PCB υψηλής συχνότητας PCB 0.9mm Rogers RT/Duroid 5880 που καλύπτεται μέσω της τρύπας

PCB υψηλής συχνότητας PCB 0.9mm Rogers RT/Duroid 5880 που καλύπτεται μέσω της τρύπας

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-022.V1.0
Υλικό βάσεων:
RT/Duroid 5880
Αρίθμηση στρώματος:
2 στρώματα
Πάχος PCB:
0.9MM
Μέγεθος PCB:
91 Χ 62mm=1PCS
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
χρυσός βύθισης
Επισημαίνω:

RT Duroid 5880 PCB υψηλής συχνότητας

,

PCB υψηλής συχνότητας 0.9mm

,

0.9mm που καλύπτονται μέσω του PCB τρυπών

Περιγραφή προϊόντος

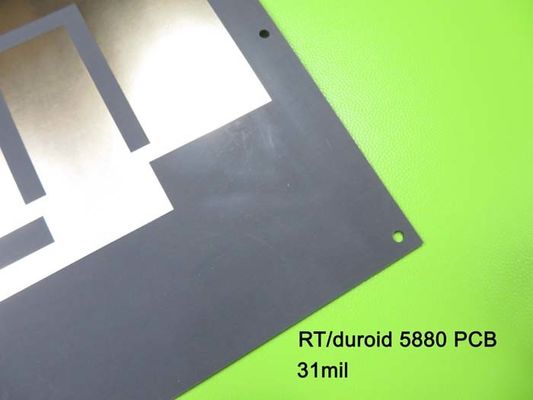

PCB υψηλής συχνότητας Rogers RT/Duroid 5880 31mil 0.787mm για το σημείο για να δείξει τις ψηφιακές ραδιο κεραίες

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Το υλικό υψηλής συχνότητας Rogers RT/duroid 5880 είναι ενισχυμένα PTFE σύνθετα γυαλιού microfiber που σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip. Η εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς προκύπτει από τα τυχαία προσανατολισμένα microfibers της. Η διηλεκτρική σταθερά RT/duroid 5880 είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα RT/duroid 5880 στην ku-ταινία και ανωτέρω. Τα RT/duroid 5880 υλικά κόβονται εύκολα, κουρεύονται και επεξεργάζονται στη μηχανή στη μορφή. Είναι ανθεκτικοί σε όλους τους διαλύτες και τα αντιδραστήρια, καυτοί ή κρύοι, που χρησιμοποιούνται κανονικά τυπωμένα στα χαρακτική κυκλώματα ή στις άκρες και τις τρύπες επένδυσης.



Χαρακτηριστικές εφαρμογές:

- εμπορικές ευρυζωνικές κεραίες αερογραμμών

- microstrip κυκλώματα



- κυκλώματα stripline

- εφαρμογές κυμάτων χιλιοστόμετρου

- στρατιωτικά συστήματα ραντάρ

- συστήματα καθοδήγησης βλημάτων και σημείο για να δείξει τις ψηφιακές ραδιο κεραίες κ.λπ.



Προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB 91 Χ 62mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων 2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
RT/duroid 0.787mm (31 mil)
χαλκός - 35um (1oz) + στρώμα πιάτων BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 4 mil/4 mil
Ελάχιστες/μέγιστες τρύπες: 0,3 χιλ./4,2 χιλ.
Αριθμός διαφορετικών τρυπών: 9
Αριθμός τρυπών τρυπανιών: 101
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RT/duroid 0.787mm (31 mil)
Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz
Τελικό φύλλο αλουμινίου εσωτερικό: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τελικό ύψος του PCB: 0,9 χιλ. ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



PCB υψηλής συχνότητας PCB 0.9mm Rogers RT/Duroid 5880 που καλύπτεται μέσω της τρύπας 0



Φύλλο στοιχείων Rogers 5880 (RT/duroid 5880)

RT/duroid 5880 χαρακτηριστική αξία
Ιδιοκτησία RT/duroid 5880 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 2.20
2.20±0.02 προδιαγραφή.
Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ C24/23/50
C24/23/50
1 MHZ ΕΠΙ-TM-650 2.5.5.3
10 Ghz ΕΠΙ-TM 2.5.5.5
Διηλεκτρική σταθερά, εDesign 2.2 Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ 8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0004
0,0009
Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ C24/23/50
C24/23/50
1 MHZ ΕΠΙ-TM-650 2.5.5.3
10 Ghz ΕΠΙ-TM 2.5.5.5
Θερμικός συντελεστής ε -125 Ζ ppm/℃ -50℃to 150 ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 2 X 107 Ζ Mohm εκατ. C/96/35/90 ASTM Δ 257
Ειδική αντίσταση επιφάνειας 3 X 107 Ζ Mohm C/96/35/90 ASTM Δ 257
Συγκεκριμένη θερμότητα 0,96 (0,23) ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ j/g/k
(cal/g/c)
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ Υπολογισμένος
Εκτατός συντελεστής Δοκιμή σε 23 Δοκιμή σε 100 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ MPA (kpsi) Α ASTM Δ 638
1070(156) 450(65) Χ
860(125) 380(55) Υ
Τελευταία πίεση 29 (4,2) 20 (2,9) Χ
27 (3,9) 18 (2,6) Υ
Τελευταία πίεση 6 7.2 Χ %
4.9 5.8 Υ
Συμπιεστικός συντελεστής 710(103) 500(73) Χ MPA (kpsi) Α ASTM Δ 695
710(103) 500(73) Υ
940(136) 670(97) Ζ
Τελευταία πίεση 27 (3,9) 22 (3,2) Χ
29 (5,3) 21 (3,1) Υ
52 (7,5) 43 (6,3) Ζ
Τελευταία πίεση 8.5 8.4 Χ %
7.7 7.8 Υ
12.5 17.6 Ζ
Απορρόφηση υγρασίας 0,02 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ % 0,62» (1.6mm) D48/50 ASTM Δ 570
Θερμική αγωγιμότητα 0,2 Ζ W/m/k 80 ASTM Γ 518
Συντελεστής της θερμικής επέκτασης 31
48
237
Χ
Υ
Ζ
ppm/℃ 0-100℃ ΕΠΙ-TM-650 2.4.41
TD 500 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ TGA ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ASTM Δ 3850
Πυκνότητα 2.2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ gm/cm3 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ASTM Δ 792
Φλούδα χαλκού 31.2 (5,5) ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ Pli (N/mm) 1oz (35mm) φύλλο αλουμινίου EDC
