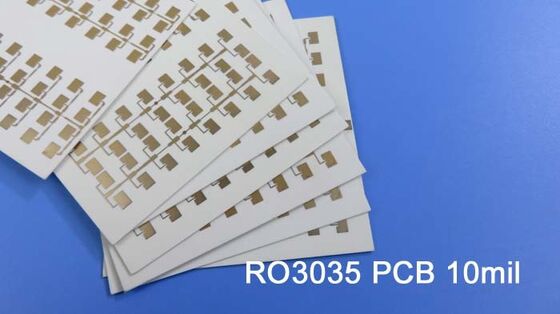

Χρυσός βύθισης πινάκων 10mil 0.254mm DK3.5 PCB RO3035 Rogers για την κεραία μπαλωμάτων

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-041.V1.0

Υλικό βάσεων:

RO3035

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

0.3mm

Μέγεθος PCB:

55 Χ 57mm=1PCS

Βάρος χαλκού:

0.5oz

Η επιφάνεια τελειώνει:

Χρυσός βύθισης

Επισημαίνω:

Πίνακας PCB RO3035 Rogers

πίνακας PCB 10mil Rogers

πίνακας PCB 0.254mm Rogers

Περιγραφή προϊόντος

PCB Rogers που γίνεται σε RO3035 10mil 0.254mm DK3.5 με το χρυσό βύθισης για την κεραία μπαλωμάτων για τις ασύρματες επικοινωνίες

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Τα υλικά κυκλωμάτων υψηλής συχνότητας Rogers RO3035 είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρήση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Είχε ως σκοπό να προσφέρει την εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές. Οι μηχανικές ιδιότητες είναι συνεπείς. Αυτό επιτρέπει στο σχεδιαστή για να αναπτύξει τα πολυστρωματικά σχέδια πινάκων χωρίς αντιμετώπιση των warpages ή των προβλημάτων αξιοπιστίας. RO3035 τα υλικά εκθέτουν έναν συντελεστή της θερμικής επέκτασης (CTE) στον άξονα Χ και Υ 17 ppm/℃. Αυτός ο συντελεστής επέκτασης αντιστοιχείται αυτόν του χαλκού, που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, με χαρακτηριστικό χαράζει τη διακένωση, μετά από χαράξτε και ψήστε, λιγότερο από 0,5 mils ανά ίντσα. Ο ζ-άξονας CTE είναι 24 ppm/℃, που παρέχει την εξαιρετική καλυμμένη αξιοπιστία μέσω-τρυπών, ακόμη και στα αυστηρά περιβάλλοντα.

Χαρακτηριστικές εφαρμογές:

1) Αυτοκίνητο ραντάρ

2) Datalink στα συστήματα καλωδίων

3) Σφαιρικές τοποθετώντας δορυφορικές κεραίες

4) Ενισχυτές και κεραίες δύναμης

Προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB	55 Χ 57mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 18um (0,5 oz) ΤΟΠ στρώμα +plate
	RO3035 0.254mm
	χαλκός - 18um (0,5 oz) + στρώμα πιάτων BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	4 mil/4 mil
Ελάχιστες/μέγιστες τρύπες:	0,4 χιλ./5,5 χιλ.
Αριθμός διαφορετικών τρυπών:	5
Αριθμός τρυπών τρυπανιών:	79
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	RO3035 0.254mm
Τελικό φύλλο αλουμινίου εξωτερικό:	1 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τελικό ύψος του PCB:	0,3 χιλ. ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

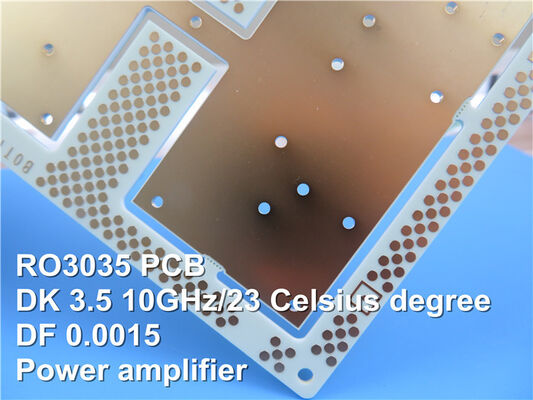

Χρυσός βύθισης πινάκων 10mil 0.254mm DK3.5 PCB RO3035 Rogers για την κεραία μπαλωμάτων 0

Φύλλο στοιχείων Rogers 3035 (RO3035)

RO3035 χαρακτηριστική αξία
Ιδιοκτησία	RO3035	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess	3.50±0.05	Ζ		10 GHz/23℃	ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign	3.6	Ζ		8GHz σε 40 Ghz	Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ	0,0015	Ζ		10 GHz/23℃	ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε	-45	Ζ	ppm/℃	10 Ghz -50℃to 150℃	ΕΠΙ-TM-650 2.5.5.5
Διαστατική σταθερότητα	0,11 0,11	Χ Υ	mm/m	COND Α	ΕΠΙ-TM-650 2.2.4
Ειδική αντίσταση όγκου	107		MΩ.cm	COND Α	ΕΠΙ 2.5.17.1
Ειδική αντίσταση επιφάνειας	107		MΩ	COND Α	ΕΠΙ 2.5.17.1
Εκτατός συντελεστής	1025 1006	Χ Υ	MPA	23℃	ASTM Δ 638
Απορρόφηση υγρασίας	0,04		%	D48/50	ΕΠΙ-TM-650 2.6.2.1
Συγκεκριμένη θερμότητα			j/g/k		Υπολογισμένος
Θερμική αγωγιμότητα	0,5		W/M/K	50℃	ASTM Δ 5470
Συντελεστής της θερμικής επέκτασης (- 55 έως 288℃)	17 17 24	Χ Υ Ζ	ppm/℃	23℃/50% RH	ΕΠΙ-TM-650 2.4.4.1
TD	500		℃ TGA		ASTM Δ 3850
Πυκνότητα	2.1		gm/cm3	23℃	ASTM Δ 792
Φλούδα Stength χαλκού	10.2		Ib/in.	1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως	ΕΠΙ-TM 2.4.8
Εύφλεκτο	Β-0				UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι
