RT/Duroid 6002 πίνακας PCB 60mil 1.524mm DK2.94 Rogers για την αποφυγή σύγκρουσης αερογραμμών

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-054.V1.0

Base material:

RT/Duroid 6002

Layer count:

2 layers

PCB thickness:

1.6mm

PCB size:

99 x 99 mm=1PCS

Copper weight:

0.5oz

Surface finish:

immersion gold

Επισημαίνω:

πίνακας PCB 60mil Rogers

Πίνακας PCB Rogers αποφυγής σύγκρουσης αερογραμμών

Χρυσός πίνακας PCB βύθισης Rogers

Περιγραφή προϊόντος

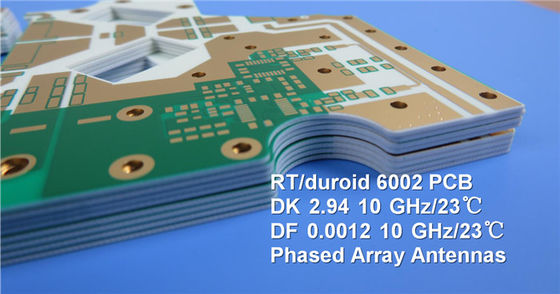

Rogers HF PCB Κατασκευασμένο σε RT/Duroid 6002 60mil 1.524mm DK2.94 με Immersion Gold για Αποφυγή Σύγκρουσης Εμπορικών Αερογραμμών

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)

Το υλικό μικροκυμάτων Rogers RT/duroid 6002 ήταν το πρώτο laminate χαμηλής απώλειας και χαμηλής διηλεκτρικής σταθεράς που προσέφερε ανώτερες ηλεκτρικές και μηχανικές ιδιότητες απαραίτητες για το σχεδιασμό πολύπλοκων δομών μικροκυμάτων που είναι μηχανικά αξιόπιστες και ηλεκτρικά σταθερές.

Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς είναι εξαιρετικά χαμηλός από -55℃ έως +150℃, γεγονός που παρέχει στους σχεδιαστές φίλτρων, ταλαντωτών και γραμμών καθυστέρησης τη ηλεκτρική σταθερότητα που απαιτείται στις σημερινές απαιτητικές εφαρμογές.

Ένας χαμηλός συντελεστής θερμικής διαστολής (CTE) στον άξονα Z εξασφαλίζει εξαιρετική αξιοπιστία των επιμεταλλωμένων οπών. Τα υλικά RT/duroid 6002 έχουν υποβληθεί με επιτυχία σε θερμικούς κύκλους (-55℃ ΕΩΣ 125℃) για πάνω από 5000 κύκλους χωρίς καμία αστοχία οπής.

Εξαιρετική σταθερότητα διαστάσεων (0,2 έως 0,5 mils/inch) επιτυγχάνεται με την αντιστοίχιση του συντελεστή διαστολής X και Y με τον χαλκό. Αυτό συχνά εξαλείφει τη διπλή χάραξη για την επίτευξη στενών ανοχών θέσης.

RT/Duroid 6002 πίνακας PCB 60mil 1.524mm DK2.94 Rogers για την αποφυγή σύγκρουσης αερογραμμών 0

Ο χαμηλός συντελεστής ελαστικότητας (X,Y) μειώνει σημαντικά την καταπόνηση που εφαρμόζεται στις αρθρώσεις συγκόλλησης και επιτρέπει τη διαστολή του laminate να περιορίζεται από ένα ελάχιστο ποσό μετάλλου χαμηλού CTE (6 ppm/℃) αυξάνοντας περαιτέρω την αξιοπιστία της επιφανειακής τοποθέτησης.

Εφαρμογές ιδιαίτερα κατάλληλες για τις μοναδικές ιδιότητες του υλικού RT/duroid 6002 περιλαμβάνουν επίπεδες και μη επίπεδες δομές όπως κεραίες, πολύπλοκα κυκλώματα πολλαπλών στρώσεων με διασυνδέσεις μεταξύ στρώσεων και κυκλώματα μικροκυμάτων για αεροδιαστημικά σχέδια σε εχθρικά περιβάλλοντα.

Τυπικές εφαρμογές:

1. Δίκτυα διαμόρφωσης δέσμης

2. Κεραίες συστημάτων παγκόσμιας τοποθέτησης

3. Κεραίες διατεταγμένης διάταξης

4. Πίσω πλάκες ισχύος

Προδιαγραφές PCB

ΜΕΓΕΘΟΣ PCB	99 x 99 mm=1PCS
ΤΥΠΟΣ ΠΛΑΚΑΣ	Διπλής όψης PCB
Αριθμός Στρώσεων	2 στρώσεις
Εξαρτήματα επιφανειακής τοποθέτησης	ΝΑΙ
Εξαρτήματα οπών	ΟΧΙ
ΣΤΟΙΒΑ ΣΤΡΩΣΕΩΝ	χαλκός ------- 18um(0.5 oz)+επένδυση TOP layer
	RT/duroid 1.524mm
	χαλκός ------- 18um(0.5 oz)+επένδυση BOT layer
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστη γραμμή και διάστημα:	4 mil / 4 mil
Ελάχιστες / Μέγιστες οπές:	0.3 mm / 2.0mm
Αριθμός διαφορετικών οπών:	1
Αριθμός οπών διάτρησης:	3
Αριθμός αυλακώσεων φρεζαρίσματος:	0
Αριθμός εσωτερικών εγκοπών:	0
Έλεγχος σύνθετης αντίστασης:	όχι
Αριθμός χρυσών δακτύλων:	0
ΥΛΙΚΟ ΠΛΑΚΑΣ
Γυαλί εποξειδικό:	RT/duroid 1.524mm
Τελικό φύλλο εξωτερικό:	1 oz
Τελικό φύλλο εσωτερικό:	1 oz
Τελικό ύψος PCB:	1.6 mm ±0.16
ΕΠΙΜΕΤΑΛΛΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα επιφάνειας	Immersion gold (51.3% ) 0.05µm over 3µm nickel
Μάσκα συγκόλλησης Εφαρμογή σε:	ΟΧΙ
Χρώμα μάσκας συγκόλλησης:	ΟΧΙ
Τύπος μάσκας συγκόλλησης:	ΟΧΙ
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ	Δρομολόγηση
ΣΗΜΑΝΣΗ
Πλευρά θρύλου εξαρτήματος	ΟΧΙ
Χρώμα θρύλου εξαρτήματος	ΟΧΙ
Όνομα ή λογότυπο κατασκευαστή:	ΟΧΙ
VIA	Επιμεταλλωμένη οπή (PTH), ελάχιστο μέγεθος 0.3mm.
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ	UL 94-V0 Έγκριση MIN.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος:	0.0059"
Επιμετάλλωση πλακέτας:	0.0029"
Ανοχή διάτρησης:	0.002"
ΔΟΚΙΜΗ	100% Ηλεκτρική Δοκιμή πριν από την αποστολή
ΤΥΠΟΣ ΕΡΓΩΝ ΤΕΧΝΗΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΑΡΕΧΟΝΤΑΙ	αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ	Παγκοσμίως, Παγκοσμίως.

Δελτίο δεδομένων Rogers 6002 (RT/duroid 6002)

Τυπική τιμή RT/duroid 6002
Ιδιότητα	RT/duroid 6002	Κατεύθυνση	Μονάδες	Κατάσταση	Μέθοδος δοκιμής
Διηλεκτρική σταθερά,εΔιαδικασία	2.94±0.04	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Διηλεκτρική σταθερά,εΣχεδιασμός	2.94			8GHz to 40 GHz	Μέθοδος Διαφορικού Μήκους Φάσης
Συντελεστής απώλειας,tanδ	0.0012	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Θερμικός συντελεστής του ε	+12	Z	ppm/℃	10 GHz 0℃-100℃	IPC-TM-650 2.5.5.5
Αντίσταση όγκου	106	Z	Mohm.cm	A	ASTM D 257
Αντίσταση επιφάνειας	107	Z	Mohm	A	ASTM D 257
Ελαστικότητα εφελκυσμού	828(120)	X,Y	MPa(kpsi)	23℃	ASTM D 638
Τελική τάση	6.9(1.0)	X,Y	MPa(kpsi)
Τελική παραμόρφωση	7.3	X,Y	%
Συντελεστής συμπίεσης	2482(360)	Z	MPa(kpsi)		ASTM D 638
Απορρόφηση υγρασίας	0.02		%	D48/50	IPC-TM-650 2.6.2.1 ASTM D 570
Θερμική αγωγιμότητα	0.6		W/m/k	80℃	ASTM C518
Συντελεστής θερμικής διαστολής (-55 to 288℃)	16 16 24	X Y Z	ppm/℃	23℃/50% RH	IPC-TM-650 2.4.41
Td	500		℃ TGA		ASTM D 3850
Πυκνότητα	2.1		gm/cm³		ASTM D 792
Ειδική θερμότητα	0.93(0.22)		j/g/k (BTU/ib/OF)		Υπολογισμένο
Ξεφλούδισμα χαλκού	8.9(1.6)		Ibs/in.(N/mm)		IPC-TM-650 2.4.8
Ευφλεκτότητα	V-0				UL 94
Συμβατό με τη διαδικασία χωρίς μόλυβδο	Ναι
