Βασικό υλικό: | RO3210 | Αριθμός στρωμάτων: | 2 στρώσεις |
---|---|---|---|
Μοντέλο: | 0.8mm | Μέγεθος PCB: | 35 x 77 mm = 2 σχέδια = 2PCS |
Μάσκα συγκόλλησης: | Πράσινο | Σιδερένιο: | Λευκό |
Βάρος χαλκού: | 0.5oz | Εκτέλεση επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | RO3210 αυτοκίνητος πίνακας κυκλωμάτων,DK10.2 αυτοκίνητος πίνακας κυκλωμάτων,RO3210 πίνακας κυκλωμάτων αυτοκινήτων |

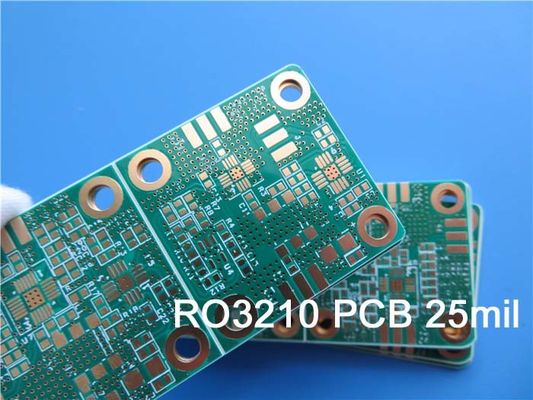

Τα υλικά κυκλώματος υψηλής συχνότητας Rogers RO3210 είναι κεραμικά laminates ενισχυμένα με υφαντική ίνα.Αυτά τα υλικά έχουν σχεδιαστεί για να προσφέρουν εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότηταΤα laminates RO3210 συνδυάζουν την ομαλότητα της επιφάνειας ενός laminate PTFE που δεν είναι υφασμένο.Αυτό έχει ως αποτέλεσμα την μαζική παραγωγή και να πάρει ανταγωνιστική τιμή στην αγορά.Η διηλεκτρική σταθερά του υποστρώματος RO3210 είναι 10,2 με συντελεστή διάσπασης 0.0027.
Τυπική εφαρμογήσ:
1Συστήματα αποφυγής συγκρούσεων αυτοκινήτων
2. Παγκόσμια θέση αυτοκινήτων δορυφορικές κεραίες
3. Datalink σε καλωδιακά συστήματα
4. LMDS και ασύρματη ευρυζωνική
5. Απομακρυσμένοι αναγνώστες μετρητών
Προδιαγραφές PCB
Μέγεθος PCB | 35 x 77 mm = 2 σχέδια = 2PCS |
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ | Διπλής όψης PCB |
Αριθμός στρωμάτων | 2 στρώματα |
Συστατικά επιφανειακής τοποθέτησης | Ναι. |
Μέσα από εξαρτήματα τρύπας | ΟΧΙ |
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ | χάλκινο ------- 18um ((0,5 oz) + στρώμα TOP πλάκας |
RO3210 0,635 mm | |
χάλκινο ------- 18um ((0,5 oz) + στρώμα BOT πλάκας | |
ΤΕΧΝΟΓΙΑ | |
Ελάχιστο ίχνος και χώρος: | 6 εκατομ. / 6 εκατομ. |
Ελάχιστες / μέγιστες τρύπες: | 00,3 mm / 5,6 mm |
Αριθμός διαφόρων οπών: | 2 |
Αριθμός τρυπών: | 182 |
Αριθμός σχισμάτων: | 0 |
Αριθμός εσωτερικών διαχωρισμάτων: | 0 |
Ελέγχος αντίστασης: | - Όχι. |
Αριθμός χρυσού δακτύλου: | 0 |
ΥΛΟΔΟΣ ΠΑΡΟΣ | |
Εποξικό γυαλί: | RO3210 0,635 mm |
Τελικό εξωτερικό φύλλο: | 1 ουγγιά |
Τελικό εσωτερικό φύλλο: | 1 ουγγιά |
Τελικό ύψος PCB: | 00,8 mm ± 0.08 |
Πλαστική και επικάλυψη | |
Τελεία επιφάνειας | Χρυσός βύθισης (23,3%) 0,05 μm επί 3 μm νικέλου |
Η μάσκα συγκόλλησης εφαρμόζεται σε: | Πάνω και κάτω, 12μm ελάχιστο |
Χρώμα μάσκας συγκόλλησης: | Πράσινο, PSR-2000GT600D, προμηθεύεται από την Taiyo. |
Τύπος μάσκας συγκόλλησης: | Επενδύσεις |
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ | Διαδρομή, V-cut |
ΣΗΜΕΙΩΣΗ | |
Πλευρά του θρύλου του συστατικού | Πάνω και κάτω. |
Χρώμα του παραρτήματος | Λευκό, IJR-4000 MW300, μάρκα Taiyo |
Ονομασία ή λογότυπο του κατασκευαστή: | Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή |
Δίπλα | Επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,3 mm. |
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ | Υπόδειγμα: |
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ | |
Διάσταση του διαγράμματος: | 0.0059" |
Επικάλυψη από χαρτόνια: | 0.0029" |
Ανεπάρκεια τρυπών: | 0.002" |
Δοκιμή | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
Τύπος έργου τέχνης που πρέπει να παρασχεθεί | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
ΧΟΡΙΟΣ Υπηρεσιών | Παγκοσμίως, παγκοσμίως. |
Πίνακας δεδομένων του Rogers3210(RΟ3210)
RO3210 Τυπική αξία | |||||
Ιδιοκτησία | RO3210 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 10.2±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 10.8 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -459 | Z | ppm/°C | 10 GHz 0°C έως 100°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.8 | Χ, Υ | χιλιοστά | ΚΟΝΤ Α | ΑΣTM D257 |
Αντίσταση όγκου | 103 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 103 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 579 517 |
MD CMD |
kpsi | 23°C | ΑΣTM D 638 |
Απορρόφηση νερού | < 0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Ειδική θερμότητα | 0.79 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.81 | W/M/K | 80°C | ΑΣTM C518 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C | TGA | ΑΣTM D3850 | |
Σφιχτότητα | 3 | gm/cm3 | |||
Δυνατότητα της φλούδας χαλκού | 11 | pi | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
