Μικρόκυμα Rogers RT/κεραμικά PTFE PCB Duroid 6010LM Rogers σύνθετα πινάκων

Μικρόκυμα Rogers RT/κεραμικά PTFE PCB Duroid 6010LM Rogers σύνθετα πινάκων

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-061.V1.0
Υλικό βάσεων:
RT/duroid 6010LM
Αρίθμηση στρώματος:
1 στρώμα, 2 στρώμα
Πάχος PCB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP.
Επισημαίνω:

Πίνακας PCB Rogers μικροκυμάτων

,

RT Duroid 6010LM Rogers πίνακας PCB

,

RT Duroid 6010LM πίνακας PCB μικροκυμάτων

Περιγραφή προϊόντος



PCB υψηλής συχνότητας Rogers που στηρίζεται σε RT/Duroid 6010 με το χρυσό βύθισης για τα συστήματα προειδοποίησης επίγειων ραντάρ

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Τα φύλλα πλαστικού μικροκυμάτων Rogers RT/duroid 6010LM είναι σύνθετα κεραμικός-PTFE που σχεδιάζονται για τις εφαρμογές ηλεκτρονικών και κυκλωμάτων μικροκυμάτων που απαιτούν μια υψηλή διηλεκτρική σταθερά. Είναι διαθέσιμο με μια αξία διηλεκτρικής σταθεράς 10,2.

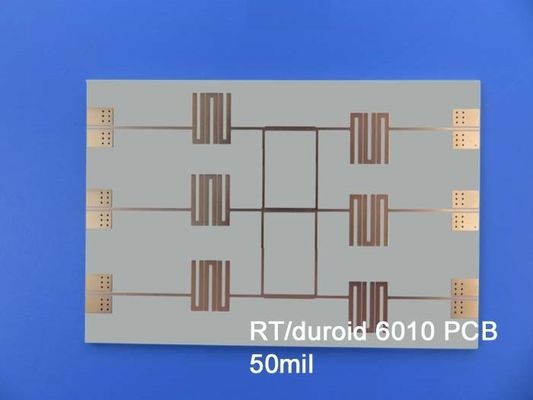

Μικρόκυμα Rogers RT/κεραμικά PTFE PCB Duroid 6010LM Rogers σύνθετα πινάκων 0



Ευκολία χαρακτηριστικών γνωρισμάτων φύλλων πλαστικού μικροκυμάτων RT/duroid 6010LM της επεξεργασίας και της σταθερότητας σε λειτουργία. Αυτή η ιδιοκτησία οδηγεί στη δυνατότητα της μαζικής παραγωγής και της μείωσης του κόστους των αγαθών. Έχει τον αυστηρό έλεγχο διηλεκτρικής σταθεράς και πάχους, την απορρόφηση χαμηλής υγρασίας, και την καλή θερμική μηχανική σταθερότητα.



Μικρόκυμα Rogers RT/κεραμικά PTFE PCB Duroid 6010LM Rogers σύνθετα πινάκων 1



RT/duroid 6010 χαρακτηριστική αξία
Ιδιοκτησία RT/duroid 6010 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 10.2±0.25 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 stripline
Διηλεκτρική σταθερά, εDesign 10.7 Ζ   8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0023 Ζ   10 GHz/A ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε -425 Ζ ppm/℃ -50℃-170℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 5 X 105   Mohm.cm Α ΕΠΙ 2.5.17.1
Ειδική αντίσταση επιφάνειας 5 X 106   Mohm Α ΕΠΙ 2.5.17.1
Εκτατές ιδιότητες ASTM D638 (ποσοστό πίεσης 0.1/min.)
Συντελεστής νεολαιών 931(135) 559(81) X-$L*Y MPA (kpsi) Α
Τελευταία πίεση 17 (2,4) 13 (1,9) X-$L*Y MPA (kpsi) Α
Τελευταία πίεση 9 έως 15 7 έως 14 X-$L*Y % Α
Συμπιεστικές ιδιότητες   ASTM D695 (ποσοστό πίεσης 0.05/min.)
Συντελεστής νεολαιών 2144 (311) Ζ MPA (kpsi) Α
Τελευταία πίεση 47 (6,9) Ζ MPA (kpsi) Α
Τελευταία πίεση 25 Ζ %
Κάμψης συντελεστής 4364 (633) 3751 (544) Χ MPA (kpsi) Α ASTM D790
Τελευταία πίεση 36 (5,2) 32 (4,4) X-$L*Y MPA (kpsi) Α
Παραμόρφωση κάτω από το φορτίο 0,26 1,3 Ζ Ζ % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Απορρόφηση υγρασίας 0,01   % D48/50℃ 0,050» (1.27mm) πυκνά ΕΠΙ-TM-650 2.6.2.1
Θερμική αγωγιμότητα 0,86   W/m/k 80℃ ASTM C518
Συντελεστής της θερμικής επέκτασης 24
24
47
Χ
Υ
Ζ
ppm/℃ 23℃/50% RH ΕΠΙ-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D3850
Πυκνότητα 3.1   g/cm3   ASTM D792
Συγκεκριμένη θερμότητα 1.00 (0,239)   j/g/k
(BTU/ib/OF)
  Υπολογισμένος
Φλούδα χαλκού 12.3 (2,1)   pli (N/mm) μετά από το επιπλέον σώμα ύλης συγκολλήσεως ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι



Χαρακτηριστικές εφαρμογές:

(1) συστήματα αποφυγής σύγκρουσης αεροσκαφών

(2) αλεσμένα συστήματα προειδοποίησης ραντάρ

(3) κεραίες μπαλωμάτων

(4) συστήματα δορυφορικών επικοινωνιών κ.λπ.



Μικρόκυμα Rogers RT/κεραμικά PTFE PCB Duroid 6010LM Rogers σύνθετα πινάκων 2
