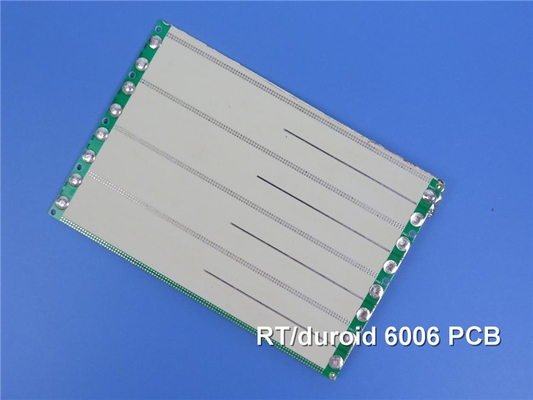

PCB υψηλής συχνότητας Rogers RT/Duroid 6006 με την πράσινη μάσκα ύλης συγκολλήσεως

PCB υψηλής συχνότητας Rogers RT/Duroid 6006 με την πράσινη μάσκα ύλης συγκολλήσεως

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
ΚΙΝΑ
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-062.V1.0
Υλικό βάσεων:
Σύνθετο κεραμικός-PTFE
Αρίθμηση στρώματος:
1 στρώμα, 2 στρώμα
Πάχος PCB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP.
Επισημαίνω:

Duroid 6006 PCB υψηλής συχνότητας

,

RT Rogers PCB υψηλής συχνότητας

,

PCB υψηλής συχνότητας μασκών ύλης συγκολλήσεως

Περιγραφή προϊόντος



PCB υψηλής συχνότητας Rogers RT/Duroid 6006



Τα φύλλα πλαστικού μικροκυμάτων Rogers RT/duroid 6006 είναι σύνθετα κεραμικός-PTFE που σχεδιάζονται για τις εφαρμογές ηλεκτρονικών και κυκλωμάτων μικροκυμάτων που απαιτούν μια υψηλή διηλεκτρική σταθερά. Το RT/duroid 6006 φύλλο πλαστικού είναι διαθέσιμο με μια αξία διηλεκτρικής σταθεράς 6,15.



PCB υψηλής συχνότητας Rogers RT/Duroid 6006 με την πράσινη μάσκα ύλης συγκολλήσεως 0



RT/duroid 6006 ευκολία χαρακτηριστικών γνωρισμάτων φύλλων πλαστικού μικροκυμάτων της επεξεργασίας και της σταθερότητας σε λειτουργία. Αυτή η ιδιοκτησία οδηγεί στη δυνατότητα της μαζικής παραγωγής και της μείωσης του κόστους των αγαθών. Έχει τον αυστηρό έλεγχο διηλεκτρικής σταθεράς και πάχους, την απορρόφηση χαμηλής υγρασίας, και την καλή θερμική μηχανική σταθερότητα.



PCB υψηλής συχνότητας Rogers RT/Duroid 6006 με την πράσινη μάσκα ύλης συγκολλήσεως 1



PCB υψηλής συχνότητας Rogers RT/Duroid 6006 με την πράσινη μάσκα ύλης συγκολλήσεως 2



Τα RT/Duroid 6006 τυπωμένοι πίνακες κυκλωμάτων χρησιμοποιούνται ευρέως στα συστήματα αποφυγής σύγκρουσης αεροσκαφών, τα συστήματα προειδοποίησης επίγειων ραντάρ, τις κεραίες μπαλωμάτων και τα συστήματα κ.λπ. δορυφορικών επικοινωνιών.



RT/duroid 6006 χαρακτηριστική αξία
Ιδιοκτησία RT/duroid 6006 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 6.15±0.15 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 stripline
Διηλεκτρική σταθερά, εDesign 6.45 Ζ   8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0027 Ζ   10 GHz/A ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε -410 Ζ ppm/℃ -50℃-170℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 7 X 107   Mohm.cm Α ΕΠΙ 2.5.17.1
Ειδική αντίσταση επιφάνειας 2 X 107   Mohm Α ΕΠΙ 2.5.17.1
Εκτατές ιδιότητες ASTM D638 (ποσοστό πίεσης 0.1/min.)
Συντελεστής νεολαιών 627(91) 517(75) X-$L*Y MPA (kpsi) Α
Τελευταία πίεση 20 (2,8) 17 (2,5) X-$L*Y MPA (kpsi) Α
Τελευταία πίεση 12 έως 13 4 έως 6 X-$L*Y % Α
Συμπιεστικές ιδιότητες   ASTM D695 (ποσοστό πίεσης 0.05/min.)
Συντελεστής νεολαιών 1069 (115) Ζ MPA (kpsi) Α
Τελευταία πίεση 54 (7,9) Ζ MPA (kpsi) Α
Τελευταία πίεση 33 Ζ %
Κάμψης συντελεστής 2634 (382) 1951 (283) Χ MPA (kpsi) Α ASTM D790
Τελευταία πίεση 38 (5,5) X-$L*Y MPA (kpsi) Α
Παραμόρφωση κάτω από το φορτίο 0,33 2,1 Ζ Ζ % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Απορρόφηση υγρασίας 0,05   % D48/50℃ 0,050» (1.27mm) πυκνά ΕΠΙ-TM-650 2.6.2.1
Θερμική αγωγιμότητα 0,49   W/m/k 80℃ ASTM C518
Συντελεστής της θερμικής επέκτασης 47
34
117
Χ
Υ
Ζ
ppm/℃ 23℃/50% RH ΕΠΙ-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D3850
Πυκνότητα 2.7   g/cm3   ASTM D792
Συγκεκριμένη θερμότητα 0,97 (0,231)   j/g/k
(BTU/ib/OF)
  Υπολογισμένος
Φλούδα χαλκού 14.3 (2,5)   pli (N/mm) μετά από το επιπλέον σώμα ύλης συγκολλήσεως ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι



PCB υψηλής συχνότητας Rogers RT/Duroid 6006 με την πράσινη μάσκα ύλης συγκολλήσεως 3
