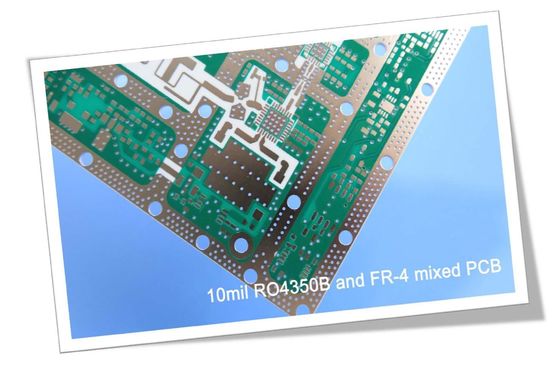

4 Layer Hybrid PCB Board Κατασκευασμένη σε Rogers 10mil RO4350B και FR-4
(Οι πλακέτες PCB είναι προϊόντα κατασκευασμένα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)
Γεια σε όλους,
Σήμερα, μιλάμε για πλακέτα PCB 4 στρώσεων υψηλής συχνότητας κατασκευασμένη σε 10mil RO4350B πιεσμένη με FR-4.
Η πλακέτα είναι σχεδιασμένη ως δομή 4 στρώσεων, επειδή η 4-στρώσεων είναι σχετικά απλή και ελέγχεται το κόστος, αυτό είναι χρήσιμο για το άνοιγμα μιας νέας αγοράς.
Ας ρίξουμε μια ματιά στην πρώτη κατασκευή,
Το πρώτο στρώμα προς το δεύτερο στρώμα είναι υλικό πυρήνα 10mil RO4350B, ο πυρήνας έχει σταθερό πάχος που είναι πολύ σημαντικό για το ηλεκτρικό μήκος των γραμμών RF στην πλακέτα κυκλώματος και τα άλλα στρώματα είναι υλικά FR-4, τα οποία συνδέονται με ημισκληρά φύλλα. Το εσωτερικό στρώμα είναι 0,5 ουγγιές και το εξωτερικό στρώμα είναι 1 ουγγιά.
Η ακόλουθη εικόνα είναι η διατομή

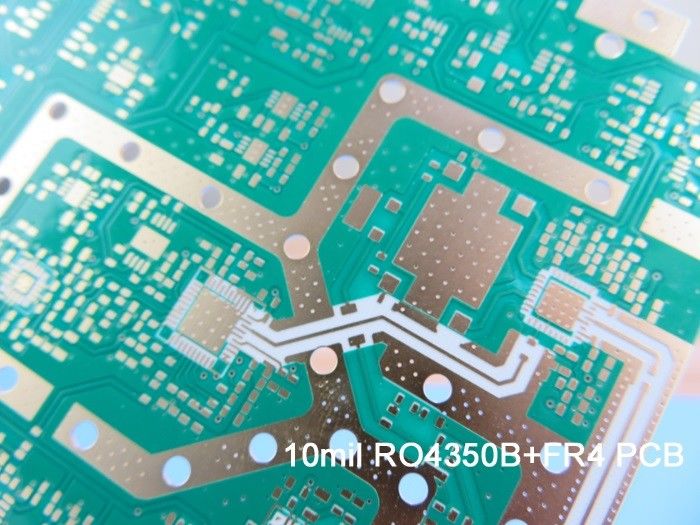

Οι επιμεταλλωμένες οπές συνδέουν κάθε στρώμα. Τα pads και τα vias είναι με χρυσό εμβάπτισης.

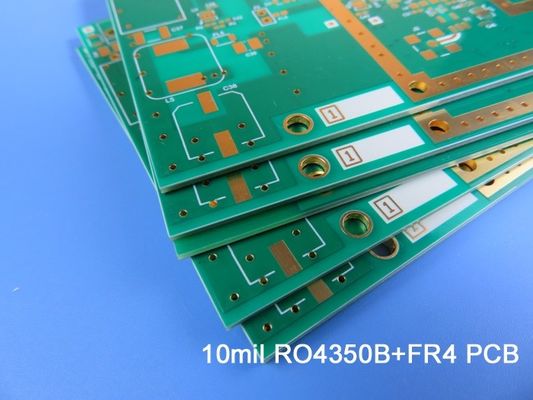

Η δεύτερη πλακέτα έχει μια ειδική «τρύπα» στην πλακέτα. Δείτε πρώτα την κατασκευή.
Το στρώμα 1 και το στρώμα 2 είναι ο πυρήνας 10mil. Η διάτρηση ελέγχου βάθους είναι εσοχή στην πλευρά FR-4. Το συνολικό ύψος αυτής της πλακέτας είναι μόνο 0,7 mm πάχος.
Οι εφαρμογές του υβριδικού PCB 10mil RO4350B είναι ευρείες, όπως προενισχυτής, αισθητήρες ραντάρ, ψηφιακός πομπός και μονάδα διαχωριστή. κεραία GPS, ρελέ επικοινωνιών, αναλογικός πομπός και κεραίες 4G. Πομπός RF, ενισχυτής WiFi, RFID και εξασθενητής κ.λπ.
Τα πλεονεκτήματα των υβριδικών PCB 10mil RO4350B αντικατοπτρίζονται στα ακόλουθα σημεία.
1) Το RO4350B παρουσιάζει σταθερή διηλεκτρική σταθερά σε ένα ευρύ φάσμα συχνοτήτων. Αυτό το καθιστά ένα ιδανικό υπόστρωμα για εφαρμογές ευρείας ζώνης;
2) Βελτιωμένη απόδοση ακεραιότητας σήματος σε σχέση με τις στοίβες με όλες τις πλακέτες FR4;
3) Μειωμένο κόστος σε σχέση με τις στοίβες με όλο το υλικό χαμηλών απωλειών;
4) Επωφεληθείτε από τις ισχυρές μας δυνατότητες: καλύπτοντας τις ανάγκες σας σε PCB από πρωτότυπο έως μαζική παραγωγή και IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015) και πιστοποιημένο εργοστάσιο UL εγγυάται την ποιότητά σας.
Σας ευχαριστούμε για την ανάγνωση. Είστε ευπρόσδεκτοι να επικοινωνήσετε μαζί μας για τα ερωτήματά μας σχετικά με το RF PCB.
Παράρτημα: Η δυνατότητα PCB μας 2021
| Παράμετρος |
Τιμή |
| Αριθμός στρώσεων |
1-32 |
| Υλικό υποστρώματος |
FR-4 (συμπεριλαμβανομένου High Tg 170, High CTI>600V); Βασισμένο σε αλουμίνιο; Βασισμένο σε χαλκό; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 κ.λπ.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 κ.λπ.; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 κ.λπ.; Arlon AD450, AD600 κ.λπ.; PTFE F4B DK2.2, DK2.65 κ.λπ.; Polyimide και PET. |
| Μέγιστο μέγεθος |
Δοκιμή πτήσης: 900*600mm, Δοκιμή στερέωσης 460*380mm, Χωρίς δοκιμή 1100*600mm |
| Ανοχή περιγράμματος πλακέτας |
±0.0059" (0.15mm) |
| Πάχος PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Ανοχή πάχους (T≥0.8mm) |
±8% |
| Ανοχή πάχους (t＜0.8mm) |
±10% |
| Πάχος μονωτικού στρώματος |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Ελάχιστη διαδρομή |
0.003" (0.075mm) |
| Ελάχιστο διάστημα |
0.003" (0.075mm) |
| Εξωτερικό πάχος χαλκού |
35µm--420µm (1oz-12oz) |
| Εσωτερικό πάχος χαλκού |
17µm--350µm (0.5oz - 10oz) |
| Τρύπα διάτρησης (Μηχανική) |
0.0059" - 0.25" (0.15mm--6.35mm) |
| Τελική τρύπα (Μηχανική) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Διάμετρος ανοχής (Μηχανική) |
0.00295" (0.075mm) |
| Εγγραφή (Μηχανική) |
0.00197" (0.05mm) |
| Αναλογία διαστάσεων |
12:1 |
| Τύπος μάσκας συγκόλλησης |
LPI |
| Ελάχιστη γέφυρα μάσκας συγκόλλησης |
0.00315" (0.08mm) |
| Ελάχιστη απόσταση μάσκας συγκόλλησης |
0.00197" (0.05mm) |
| Διάμετρος βύσματος μέσω |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Ανοχή ελέγχου σύνθετης αντίστασης |
±10% |
| Φινίρισμα επιφάνειας |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger |
