PCB υψηλής συχνότητας PTFE με 0.5mm πυκνά με το χρυσό βύθισης

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-088.V1.0

Υλικό βάσεων:

Αρίθμηση στρώματος:

2 Layer, Multilayer, Hybrid type

Πάχος PCB:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm και 5.0mm, κ.λπ.

Μέγεθος PCB:

≤400mm Χ 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, Μαύρο, Χωρίς χρώμα κ.λπ.

Silkscreen:

Λευκό, Μαύρο, ΟΧΙ μεταξοτυπία κ.λπ

Βάρος χαλκού:

0,5oz, 1oz, 2oz

Η επιφάνεια τελειώνει:

Γυμνός χαλκός, HASL, ENIG κ.λπ.

Επισημαίνω:

Τεφλόν PCB υψηλής συχνότητας PTFE

PCB υψηλής συχνότητας 0.5mm παχύ

Χρυσό PCB υψηλής συχνότητας βύθισης

Περιγραφή προϊόντος

PCB υψηλής συχνότητας που στηρίζεται σε PTFE (τεφλόν) με 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm πυκνά με το χρυσό, το ασήμι, τον κασσίτερο και OSP βύθισης

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γειά σου καθένας,

Σήμερα μιλάμε για τον πίνακα κυκλωμάτων υψηλής συχνότητας F4B (PTFE).

F4B είναι μια σειρά βασισμένων στο PTFE υλικών υψηλής συχνότητας που είναι εμπορικό σήμα της Κίνας. Έχει τα πλεονεκτήματα στην τιμή και την ποιότητα στην εφαρμογή της ναυσιπλοΐας, του ραντάρ, της δορυφορικής επικοινωνίας, των επικοινωνιών 4G, των επικοινωνιών 5G και των ομοίων.

Η κοινή διηλεκτρική σταθερά διαθέσιμη είναι 2,2, 2,55 και 2,65, άλλη αξία των διηλεκτρικών σταθερών είναι 2,17, 2,45, 2,75 και 3,0 κ.λπ. Το βάρος χαλκού διαθέσιμο είναι 0.5oz, 1oz και 2oz και 3oz το πάχος του πίνακα κυμαίνεται από 0.17mm ως 5.0mm.

Ικανότητα PCB
Υλικό PCB:	PTFE
Προσδιοριστής:	F4B σειρά
Διηλεκτρική σταθερά:	2.2, 2.55 και 2.65
	2.17, 2.45, 2.75 και 3.0
Αρίθμηση στρώματος:	2 στρώμα, πολυστρωματικός, υβριδικός τύπος
Βάρος χαλκού:	0.5oz, 1oz, 2oz
Πάχος PCB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Πάχος PCB:	1.5mm, 2.0mm, 3.0mm, 4.0mm και 5.0mm, κ.λπ.
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινος, μαύρος, κανένα χρώμα κ.λπ….
Η επιφάνεια τελειώνει:	Γυμνοί χαλκός, HASL, ENIG κ.λπ.

Μπορούμε να παρέχουμε σε σας τον ενιαίο πλαισιωμένο πίνακα, το διπλό πλαισιωμένο πίνακα, τον πολυστρωματικό πίνακα και τον υβριδικό πίνακα κυκλωμάτων με FR-4.

Το κοινό χρώμα της μάσκας ύλης συγκολλήσεως είναι πράσινο, μαύρο και κανένα χρώμα χρησιμοποιούμενο.

Η επιφάνεια τελειώνει συνήθως χρησιμοποιημένος είναι γυμνός χρυσός χαλκού (κανένα τέρμα), HASL και βύθισης.

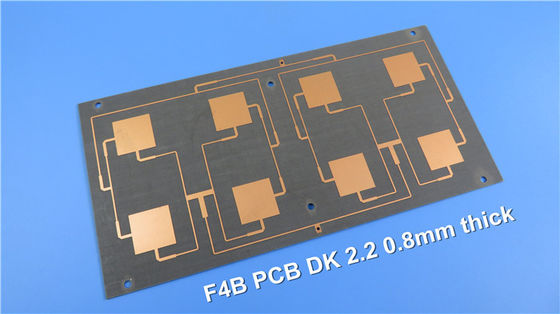

PCB υψηλής συχνότητας PTFE με 0.5mm πυκνά με το χρυσό βύθισης 0

Το βασικό χρώμα του PCB F4B είναι καφετί.

Ηλεκτρικές ιδιότητες F4B PTFE

Όνομα	Όρος δοκιμής			Μονάδα	Αξία
Πυκνότητα	Κανονικό κράτος			g/ εκατ.³	2.1~2.35
Απορρόφηση υγρασίας	Εμβύθιση στο αποσταγμένο νερό 20±2℃ για 24 ώρες			%	≤0.02
Λειτουργούσα θερμοκρασία	High-low αίθουσα θερμοκρασίας			℃	-50℃~+260℃
Θερμική αγωγιμότητα				W/m/k	0,8
CTE (χαρακτηριστικός)	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (Χ)
					34 (Υ)
					252 (ζ)
CTE (χαρακτηριστικός)	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (Χ)
					21 (Υ)
					173 (ζ)
CTE (χαρακτηριστικός)	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (Χ)
					15 (Υ)
					95 (ζ)
Παράγοντας διακένωσης	2 ώρες στο βραστό νερό			%	0,0002
Ειδική αντίσταση επιφάνειας	500V Συνεχές ρεύμα		Κανονικό κράτος	Μ·Ω	≥1×104
			Σταθερές υγρασία και θερμοκρασία		≥1×103
Ειδική αντίσταση όγκου	Κανονικό κράτος			MΩ.cm	≥1×106
	Σταθερές υγρασία και θερμοκρασία				≥1×105
Αντίσταση καρφιτσών	500V συνεχές ρεύμα	Κανονικό κράτος		MΩ	≥1×105
		Σταθερές υγρασία και θερμοκρασία			≥1×103
Διηλεκτρική δύναμη επιφάνειας	Κανονικό κράτος			d=1mm (Kv/mm)	≥1.2
	Σταθερές υγρασία και θερμοκρασία				≥1.1
Διηλεκτρική σταθερά	10GHZ			εr	2.20, 2.55, 2.65, 3.0, 3.5 (±2%)
Παράγοντας διασκεδασμού	10GHZ			tgδ	2.2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3

Εκτός από το PCB F4B, παρέχουμε επίσης τους πίνακες κυκλωμάτων υψηλής συχνότητας που εδρεύουν στο υλικές, taconic υλικό Rogers και την Αρλόν κ.λπ. Παραδείγματος χάριν ο κατάλογος κατωτέρω:

ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 Κ.ΛΠ.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010
Taconic tlx-8, tly-5, RF-35TC, tlf-35 κ.λπ.

Αρλόν AD450, AD600 κ.λπ.

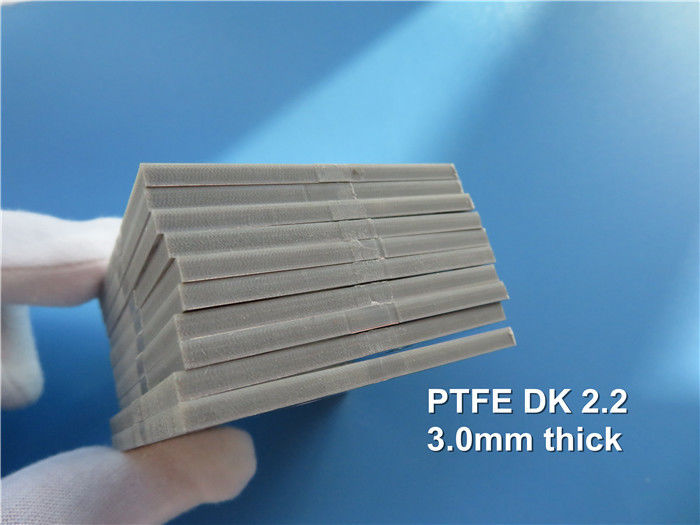

PCB υψηλής συχνότητας PTFE με 0.5mm πυκνά με το χρυσό βύθισης 1

Είστε ευπρόσδεκτοι να μας έρθετε σε επαφή με για την έρευνά σας. Σας ευχαριστώ για την ανάγνωσή σας.
