2 πίνακας PCB Rogers RT/Duroid 5880 RF στρώματος με 10mil 20mil 31mil

2 πίνακας PCB Rogers RT/Duroid 5880 RF στρώματος με 10mil 20mil 31mil

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-093.V1.0
Βασικό υλικό:
RT/Duroid 5880
Αριθμός στρωμάτων:
2 στρώμα, πολυστρώμα, υβριδικός τύπος (μικτός)
Μοντέλο:
10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm)
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα συγκόλλησης:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Τελεία επιφάνειας:
Γυμνό χαλκό, HASL, ENIG, OSP, κλπ.
Επισημαίνω:

2 πίνακας PCB στρώματος RF

,

10mil πίνακας PCB RF

,

Πίνακας PCB OSP RF

Περιγραφή προϊόντος



ΡότζερςRT διαρθρωτική πολιτικήdουροειδή 5880RFPCBΜε 10mil, 20mil, 31mil και 62mil Επιχρισμός Immersion Gold, Immersion Silver, Immersion Tin και HASL

(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)



Γεια σε όλους.

Σήμερα, εισάγουμε PCB υψηλής συχνότητας χτισμένο σε RT/duroid 5880 στρώματα.



Το RT/duroid 5880 είναι ένα από τα υαλοποιημένα σύνθετα PTFE ενισχυμένα με μικροϊνών γυαλιού Rogers, το οποίο έχει σχεδιαστεί για απαιτητικές εφαρμογές κυκλωμάτων stripline και microstrip.

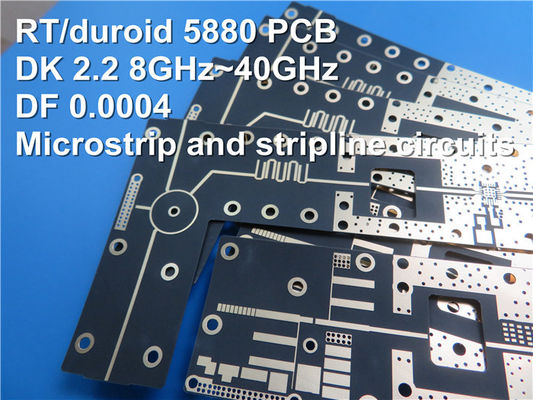

2 πίνακας PCB Rogers RT/Duroid 5880 RF στρώματος με 10mil 20mil 31mil 0



Γιατί χρησιμοποιούμε RT/duroid 5880;



Πρώτον, οι τυχαία προσανατολισμένες μικροϊνώνες έχουν ως αποτέλεσμα εξαιρετική μονόμορφη διηλεκτρική σταθερά.



Δεύτερον, η διηλεκτρική σταθερά των στρωμάτων RT/duroid 5880 είναι ομοιόμορφη από πάνελ σε πάνελ και σταθερή σε ευρύ φάσμα συχνοτήτων.



Τρίτον, ο χαμηλός συντελεστής διάσπασης επεκτείνει τη χρησιμότητα των στρωμάτων RT/duroid 5880 σε ζώνη Ku και άνω.



Τέταρτον, έχουν σχεδιαστεί για πολύ ακριβείς εφαρμογές σε κυκλώματα με ράβδους και μικρο-ράβδους.



Η δική μαςΔυνατότητα PCB(RT/duroid 5880)

Δυνατότητα PCB
Υλικό PCB: Συσκευές από μικροκύματα γυαλιού ενισχυμένες με PTFE
Ονομασία: NT1 ατμόσφαιρα NT1 ατμόσφαιρα
Διορθωτική σταθερά: 2.2 ± 0,02 (επεξεργασία)
2.2 (σχεδιασμός)
Αριθμός στρωμάτων: 2 στρώμα, πολυστρώμα, υβριδικός τύπος (μικτός)
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 10 χιλιοστά (0,254 χιλιοστά), 20 χιλιοστά (0,508 χιλιοστά)
31mil (0,787mm), 62mil (1.575mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, OSP, κλπ.



Το υλικό RT/duroid 5880 μπορεί να κατασκευαστεί σε διπλά στρώματα, πολυπλάσματα και υβριδικά είδη.



2 πίνακας PCB Rogers RT/Duroid 5880 RF στρώματος με 10mil 20mil 31mil 1



Οι τυπικές εφαρμογές είναι τα κυκλώματα μικρογραμμίδας και γραμμής, η ευρυζωνική κεραία των εμπορικών αεροπορικών εταιρειών, τα συστήματα ραντάρ, οι εφαρμογές χιλιοστών κυμάτων, η ψηφιακή ραδιοφωνική κεραία σημείο προς σημείο κλπ.



2 πίνακας PCB Rogers RT/Duroid 5880 RF στρώματος με 10mil 20mil 31mil 2



Το βασικό χρώμα του RT/duroid 5880 PCB είναι το μαύρο.



RT/duroid 5880 PCB έχει επίσης τις ιδιότητες της χαμηλής απορρόφησης νερού, εξαιρετικής χημικής αντοχής κλπ.

Αν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.

Ευχαριστώ για την ανάγνωση.



Παράρτημα: Τυπικές τιμές του Rogers 5880

NT1 ατμοσφαιρική ακτινοβολία
Ιδιοκτησία NT1 ατμόσφαιρα NT1 ατμόσφαιρα Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 2.20
2.20±0.02 ειδικότητα.
Z Α/Χ C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 2.2 Z Α/Χ 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0004
0.0009
Z Α/Χ C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Θερμικός συντελεστής ε -125 Z ppm/°C - 50°Cέως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 2 x 107 Z Μωμ cm C/96/35/90 ΑΣTM D 257
Αντίσταση επιφάνειας 3 x 107 Z Μωμ. C/96/35/90 ΑΣTM D 257
Ειδική θερμότητα 0.96 ((0.23) Α/Χ j/g/k
(cal/g/c)
Α/Χ Υπολογισμός
Μοντέλο τράβηξης Δοκιμή στα 23°C Δοκιμή στα 100°C Α/Χ MPa ((kpsi) Α ΑΣTM D 638
1070(156) 450 ((65) X
860(125) 380 ((55) Y
Τελειώδης Άγχος 29(4.2) 20(2.9) X
27 (τρία).9) 18(2.6) Y
Τελική Τάση 6 7.2 X %
4.9 5.8 Y
Συμπίεση 710(103) 500(73) X MPa ((kpsi) Α ΑΣTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Τελειώδης Άγχος 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Τελική Τάση 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Απορρόφηση υγρασίας 0.02 Α/Χ % 0.62" ((1.6mm) D48/50 ΑΣTM D 570
Θερμική αγωγιμότητα 0.2 Z W/m/k 80°C ΑΣTM C 518
Συντελεστής θερμικής διαστολής 31
48
237
X
Y
Z
ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 Α/Χ °CTGA Α/Χ ΑΣTM D 3850
Σφιχτότητα 2.2 Α/Χ gm/cm3 Α/Χ ΑΣTM D 792
Σκουπίλα χαλκού 31.2(5.5) Α/Χ Πλ ((Ν/μμ) 1oz ((35mm) φύλλο EDC
μετά την πλωτή συγκόλληση
IPC-TM-650 2.4.8
Πυροδοσία V-0 Α/Χ Α/Χ Α/Χ UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι. Α/Χ Α/Χ Α/Χ Α/Χ
