άκαμπτο ευκίνητο PCB 2.0mm PCB 6 στρωμάτων με την πράσινη μάσκα ύλης συγκολλήσεως

άκαμπτο ευκίνητο PCB 2.0mm PCB 6 στρωμάτων με την πράσινη μάσκα ύλης συγκολλήσεως

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-343.V1.0
Υλικό βάσεων:
Polyimide και εποξική ίνα - γυαλί
Αρίθμηση στρώματος:
4 στρώμα, πολυστρωματικό
Πάχος PCB:
0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm
Μέγεθος PCB:
≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
ENIG, κασσίτερος βύθισης, OSP, κ.λπ….
Επισημαίνω:

άκαμπτο ευκίνητο PCB 2.0mm

,

6 άκαμπτο ευκίνητο PCB στρώματος

,

2.0mm PCB 6 στρωμάτων

Περιγραφή προϊόντος

Λυγίστε/άκαμπτο PCB που στηρίζεται σε Polyimide και FR-4 με το ασήμι χρυσού βύθισης ή βύθισης ή τον κασσίτερο βύθισης για τα βιντεοκάμερα

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γειά σου ο καθένας.

Σήμερα, μιλάμε για το άκαμπτος-ευκίνητο PCB.

Ένα άκαμπτος-ευκίνητο PCB είναι ένας συνδυασμός άκαμπτων πινάκων και τα εύκαμπτα κυκλώματα, η τελευταία δημιουργία εύκαμπτη διασυνδέουν μεταξύ των άκαμπτων πινάκων στους οποίους είναι τοποθετημένα σε στρώματα με τη βοήθεια των πτυχών δεσμών. Όπως το ακόλουθο διάγραμμα είναι άκαμπτος-ευκίνητο σχέδιο.

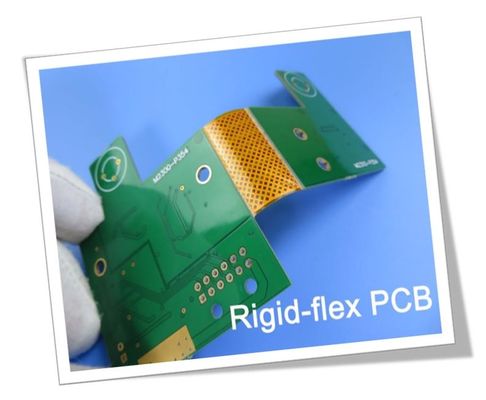

άκαμπτο ευκίνητο PCB 2.0mm PCB 6 στρωμάτων με την πράσινη μάσκα ύλης συγκολλήσεως 0

Και οι δύο άκρες είναι άκαμπτος πίνακας, το εύκαμπτο κύκλωμα είναι στη μέση.

Το εύκαμπτο κύκλωμα κατασκευάζεται χωριστά και συνδέεται με τους άκαμπτους πίνακες, είτε symmetrically, δηλ., στη μέση των άκαμπτων πινάκων, είτε ασυμμετρικά, δηλ., με την εξωτερική πλευρά των άκαμπτων πινάκων που διασυνδέονται.

άκαμπτο ευκίνητο PCB 2.0mm PCB 6 στρωμάτων με την πράσινη μάσκα ύλης συγκολλήσεως 1

Καλύπτω-μέσω των τρυπών παρέχεται στα άκαμπτα τμήματα του άκαμπτος-ευκίνητου PCB για να εγκαταστήσει την ηλεκτρική σύνδεση μεταξύ του εύκαμπτου κυκλώματος και των ηλεκτρονικών κυκλωμάτων των άκαμπτων πινάκων. Οι διαδικασίες είναι παρόμοιες με εκείνους χρησιμοποιούμενους κατά το κατασκευή των άκαμπτων πολυστρωματικών πινάκων.

άκαμπτο ευκίνητο PCB 2.0mm PCB 6 στρωμάτων με την πράσινη μάσκα ύλης συγκολλήσεως 2

Έπειτα εμφανιμένος, ρίξτε μια ματιά σε δύο δείγματα PCB.

άκαμπτο ευκίνητο PCB 2.0mm PCB 6 στρωμάτων με την πράσινη μάσκα ύλης συγκολλήσεως 3

Ο πρώτος είναι ευκίνητος-άκαμπτος πίνακας 4 στρώματος. Το εύκαμπτο κύκλωμα είναι στη μέση, και οι δύο πλευρές είναι άκαμπτο πιάτο και συμμετρική δομή. Η μάσκα ύλης συγκολλήσεως είναι πράσινη και η επιφάνεια αντιμετωπίζεται με το χρυσό.

άκαμπτο ευκίνητο PCB 2.0mm PCB 6 στρωμάτων με την πράσινη μάσκα ύλης συγκολλήσεως 4

Το δεύτερο δείγμα είναι ευκίνητος-άκαμπτος πίνακας 6 στρώματος. Το πρώτο στρώμα και το δεύτερο στρώμα είναι ο εύκαμπτος πίνακας, που βρίσκεται στην κορυφή του ευκίνητος-άκαμπτου πίνακα. Ο εύκαμπτος πίνακας και ο άκαμπτος πίνακας συνδέονται ως το 1080 prepeg, και το τρίτο στρώμα στο έκτο στρώμα είναι ο άκαμπτος πίνακας. Τι χρησιμοποιήσαμε είναι FR-4 από ITEQ Company: Αυτός-180A. Το εσωτερικό στρώμα είναι 0.5OZ, το εξωτερικό στρώμα είναι 1OZ, το τελειωμένο σύνολο πάχος πιάτων είναι 1.5mm, και η επιφάνεια τελειώνει είναι χρυσός βύθισης.

Ικανότητα PCB (άκαμπτος-ευκίνητο PCB)
Υλικό PCB: Polyimide και εποξική ίνα - γυαλί
Προσδιορισμός: PI+FR4
Αρίθμηση στρώματος: 4 στρώμα, πολυστρωματικό
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
1.8mm, 2.0mm
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: ENIG, κασσίτερος βύθισης, OSP, κ.λπ….

Οι κύριες πρώτες ύλες είναι polyimide και FR-4, σειρές 0.5oz πάχους χαλκού σε 2oz, πάχος PCB είναι μέχρι 2.0mm και μέγιστο μέγεθος μέσα σε 400X 500mm.

Το ευκίνητος-άκαμπτο PCB περιέχει και την ευέλικτη περιοχή και την άκαμπτη περιοχή, η οποία είναι μεγάλης βοήθειας για να σώσει το εσωτερικό διάστημα του προϊόντος, για να μειώσει τον όγκο του ολοκληρωμένου προϊόντος και να βελτιώσει την απόδοση του προϊόντος.

Παράρτημα: Η ικανότητα 2021 FPC μας

Αριθ. Προδιαγραφές Ικανότητες
1 Τύπος πινάκων Ενιαίο στρώμα, στρώμα Doulbe, πολυστρωματικός, άκαμπτος-ευκίνητο
2 Υλικό βάσεων PI, PET
3 Βάρος χαλκού 0.5oz, 1oz, 2oz
4 Μέγιστο μέγεθος οδηγήσεων 250 X 5000mm
5 Γενικό μέγιστο μέγεθος 250 X 2000mm
6 Πάχος πινάκων 0.03mm3.0mm
7 Ανοχή πάχους ±0.03mm
8 Τρύπα τρυπανιών Mininum 0.05mm
9 Μέγιστη τρύπα τρυπανιών 6.5mm
10 Ανοχή της τρύπας τρυπανιών ±0.025mm
11 Πάχος του τοίχου τρυπών ≧ 8 um
12 Ελάχιστη διαδρομή/Gap του ενιαίου πίνακα στρώματος 0.025/0.03mm
13 Ελάχιστη διαδρομή/Gap του διπλού στρώματος και του πολυστρωματικού πίνακα 0.03/0.040mm
14 Ανοχή χαρακτικής ±0.02mm
15 Ελάχιστο πλάτος του μύθου μεταξιού ≧ 0.125mm
16 Ελάχιστο Heigh του μύθου μεταξιού ≧0.75mm
17 Απόσταση από το μύθο στο μαξιλάρι ≧0.15mm
18 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως του τρυπανιού Coverlay στη διαδρομή ≧0.03mm
19 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως Punching Coverlay στη διαδρομή ≧0.03mm
20 Πάχος του νικελίου βύθισης 100-300u»
21 Πάχος του χρυσού βύθισης 1-3u»
22 Thicnkess του κασσίτερου βύθισης 150-400u»
23 Ελάχιστο ηλεκτρικό μαξιλάρι δοκιμής 0.2mm
24 Ελάχιστη ανοχή της περίληψης (κανονική διάτρηση φορμών χάλυβα) ±0.1mm
25 Ελάχιστη ανοχή της περίληψης (διάτρηση φορμών χάλυβα ακρίβειας) ±0.05mm
26 Ακτίνα Mininum της γωνίας λοξοτμήσεων (περίληψη) 0.2mm
27 Υλικό Stiffner Pi, FR-4, κόλλα της 3M, PET, φύλλο χάλυβα
28 RoHs Ναι
29 Χρώμα μασκών ύλης συγκολλήσεως Κίτρινος, άσπρος, μαύρος, πράσινος
