| Υλικό βάσεων: | Polyimide | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 0.15mm | Coverlay: | Κίτρινος |
| Silkscreen: | Άσπρος | Βάρος χαλκού: | 1oz |
| Η επιφάνεια τελειώνει: | Χρυσός βύθισης | ||
| Επισημαίνω: | Διπλό στρώμα ευέλικτο PCB,Κίτρινη μάσκα Ευέλικτο PCB |
||

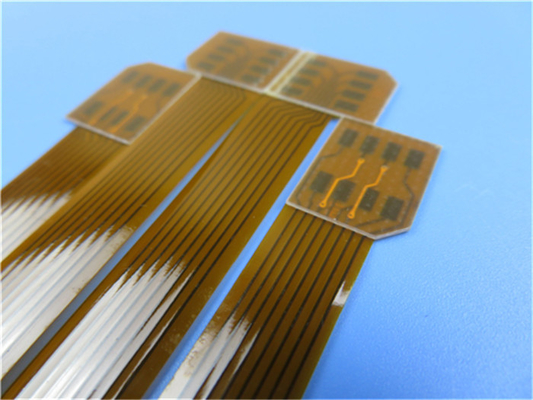

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με τη χρυσή και κίτρινη μάσκα βύθισης
(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της αναλογικής συσκευής. Είναι πίνακας 2 στρώματος κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Ο χρυσός βύθισης εφαρμόζεται στα μαξιλάρια. Το τονωτικό εφαρμόζεται στο μέρος συνδετήρων.
Φύλλο παραμέτρου και στοιχείων
| Αριθμός στρωμάτων | 2 |
| Τύπος πινάκων | Flexbile cirucit |
| Πάχος πινάκων | 0.15mm +/-10% |
| Υλικό πινάκων | Polyimide (pi) 25um |
| Υλικός προμηθευτής πινάκων | ITEQ |
| Αξία Tg του υλικού πινάκων | 60℃ |
| Πάχος $cu PTH | ≥20 um |
| Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Πάχος $cu επιφάνειας | um 35 (1oz) |
| Χρώμα Coverlay | Κίτρινος |
| Αριθμός Coverlay | 2 |
| Πάχος Coverlay | um 25 |
| Τονωτικό | um 200 |
| Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
| Προμηθευτής Silkscreen | TAIYO |
| Χρώμα Silkscreen | Άσπρος |
| Αριθμός Silkscreen | 2 |
| Ίχνος Mininum (mil) | 4 mil |
| Η ελάχιστη Gap (mil) | 4 mil |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| RoHS που απαιτείται | Ναι |
| Famability | 94-V0 |
| Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
| Θερμική πίεση | Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
| Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
| Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη ευελιξία
Μείωση του όγκου
Μείωση βάρους
Συνέπεια της συνέλευσης
Αυξανόμενη αξιοπιστία
Ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χαμηλότερο κόστος
Συνοχή της επεξεργασίας
Εστίαση στη χαμηλή έως μέση παραγωγή όγκου
Εφαρμογές
Λεπτός διακόπτης, κινητή τηλεφωνική κεραία ευκίνητος πίνακας, αυτοκινητικός ευκίνητος πίνακας ναυσιπλοΐας ΠΣΤ
Τονωτικό
Εφαρμογές όπου υπάρχουν συστατικά που συγκολλώνται σε πολλές, οι εύκαμπτοι πίνακες απαιτούν τα εξωτερικά τονωτικά (τονωτικό, επίσης γνωστό ως ενισχύοντας πίνακας) για την εξωτερική υποστήριξη. Τα υλικά τονωτικών είναι pi ή ταινία πολυεστέρα, ίνα υάλου, πολυμερή υλικά, φύλλο αλουμινίου χάλυβα, shim αργιλίου και ούτω καθεξής.
(1) pi ή πολυεστέρας
Τα pi και οι ταινίες πολυεστέρα είναι συνήθως χρησιμοποιημένα υλικά τονωτικών για τον εύκαμπτο πίνακα κυκλωμάτων. Το συνήθως χρησιμοποιημένο πάχος είναι 125μm (5mil), κάποια σκληρότητα μπορεί να ληφθεί.
(2) ίνες γυαλιού
Ίνες γυαλιού (όπως FR-4), οι οποίες είναι επίσης συνήθως χρησιμοποιημένα υλικά για τα τονωτικά. Το τονωτικό γυαλιού ινών έχει μια υψηλότερη σκληρότητα από αυτή του pi ή του πολυεστέρα, χρησιμοποιούμενη όπου οι απαιτήσεις του λουριού είναι υψηλότερες. Η σειρά πάχους είναι χαρακτηριστικά 125μm (5mil) σε 3.175mm (125mils). Εντούτοις, η επεξεργασία της είναι σχετικά δύσκολη από το pi, και μπορεί να μην είναι μια στάση υλική για μερικά εργοστάσια FPC.
(3) πολυμερές σώμα
Το πολυμερές σώμα, όπως το πλαστικό, κ.λπ. χρησιμοποιείται επίσης ως τονωτικά.
Η απορρόφηση νερού της είναι χαμηλός, με την υψηλή πίεση και την υψηλής θερμοκρασίας αντίσταση.
(4) φύλλο αλουμινίου χάλυβα, shim αργιλίου
Η σκληρότητα υποστήριξης του φύλλου αλουμινίου χάλυβα, shim αργιλίου είναι υψηλή, η θερμότητα μπορεί επίσης να διαλυθεί. Ο διασκεδασμός σκληρότητας ή θερμότητας στο σχέδιο είναι η βασική ανησυχία.
Περισσότερες επιδείξεις του τονωτικού FR-4
