Ασήμι βύθισης επιστρώματος PCB 50mil υψηλής συχνότητας Rogers RO3010

Ασήμι βύθισης επιστρώματος PCB 50mil υψηλής συχνότητας Rogers RO3010

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-097.V1.0
Υλικό βάσεων:
RO3010
Αρίθμηση στρώματος:
2 στρώμα, πολυστρωματικό, υβριδικό PCB
Πάχος PCB:
5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm)
Μέγεθος PCB:
≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….
Επισημαίνω:

PCB υψηλής συχνότητας Rogers RO3010

,

50mil PCB υψηλής συχνότητας επιστρώματος

,

Ασημένιος πίνακας PCB Rogers βύθισης

Περιγραφή προϊόντος



PCB υψηλής συχνότητας Rogers RO3010 με το ασήμι βύθισης επιστρώματος 5mil, 10mil, 25mil και 50mil, το χρυσό βύθισης και τον κασσίτερο

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γειά σου ο καθένας,

Σήμερα είμαστε συζήτηση για την υψηλή συχνότητα PCBs RO3010.



RO3010 τα φύλλα πλαστικού κυκλωμάτων υψηλής συχνότητας είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρησιμοποίηση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Το προφανές χαρακτηριστικό του είναι ότι η ηλεκτρική απόδοση είναι εξαιρετική και η μηχανική ιδιοκτησία είναι σταθερή και συνεπής. Αυτό επιτρέπει στο σχεδιαστή μας για να αναπτύξει τον πολυστρωματικό πίνακα χωρίς αντιμετώπιση των προβλημάτων warpage ή αξιοπιστίας.

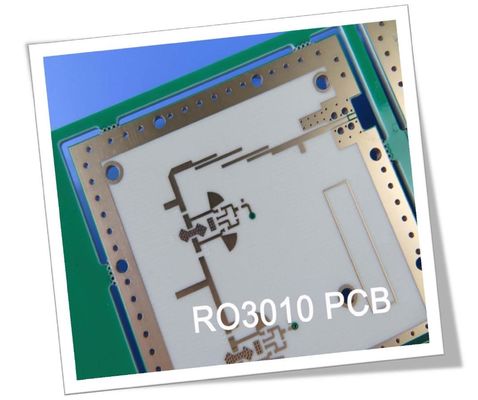

Ασήμι βύθισης επιστρώματος PCB 50mil υψηλής συχνότητας Rogers RO3010 0



Τα περισσότερες χαρακτηριστικά γνωρίσματα και εφαρμογές είναι τα ακόλουθα:



1. Οι άριστες μηχανικές ιδιότητες εναντίον της θερμοκρασίας, αυτό είναι αξιόπιστο stripline και πολυστρωματικές κατασκευές πινάκων.

2. Οι ομοιόμορφες μηχανικές ιδιότητες, αυτό είναι κατάλληλες για τη χρήση με τα εποξικά υβριδικά σχέδια πινάκων γυαλιού πολυστρωματικά.

3. Οι χαμηλές -επίπεδες αντιστοιχίες συντελεστή επέκτασης στο χαλκό, αυτό επιτρέπουν τις πιό αξιόπιστες τοποθετημένες επιφάνεια συνελεύσεις ιδανικό για τις εφαρμογές ευαίσθητες στην αλλαγή θερμοκρασίας και την άριστη διαστατική σταθερότητα εκθεμάτων.



Η ικανότητα PCB μας (RO3010)

Ικανότητα PCB
Υλικό PCB: Κεραμικός-γεμισμένο σύνθετο PTFE
Προσδιορισμός: RO3010
Διηλεκτρική σταθερά: 10. 2 ±0.3 (διαδικασία)
11.2 (σχέδιο)
Αρίθμηση στρώματος: 2 στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 5mil (0.127mm), 10mil (0.254mm),
25mil (0.635mm), 50mil (1.27mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….




RO3010 η υψηλή συχνότητα PCBs είναι διαθέσιμη με την πολυστρωματικής και υβριδικής κατασκευή διπλασίων που πλαισιώνονται, 0.5oz τελειωμένο στο 2oz χαλκό, 0,13 χιλ. στο παχύ, μέγιστο μέγεθος 1.3mm που 400 χιλ. κατά 500mm, επιφάνεια τελειώνουν με το γυμνό χαλκό, την ισοπέδωση ζεστού αέρα, τη βύθιση χρυσό κ.λπ.

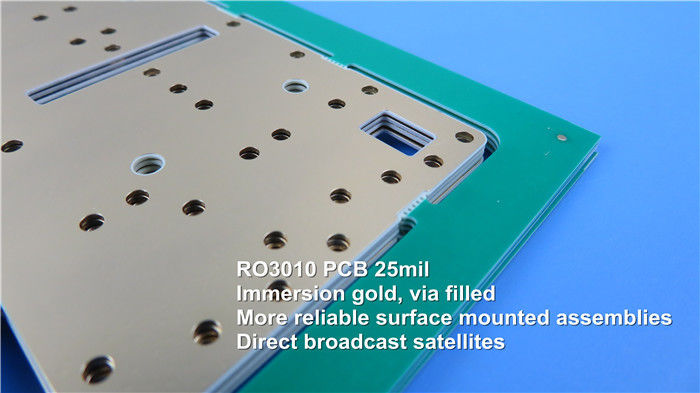

Ασήμι βύθισης επιστρώματος PCB 50mil υψηλής συχνότητας Rogers RO3010 1



Οι χαρακτηριστικές εφαρμογές είναι



1. Αυτοκίνητες εφαρμογές ραντάρ

2. Κεραίες ΠΣΤ

3. Ενισχυτές και κεραίες δύναμης

4. Κεραίες μπαλωμάτων για τις ασύρματες επικοινωνίες

5. Άμεσος δορυφόρος ραδιοφωνικής μετάδοσης



Ασήμι βύθισης επιστρώματος PCB 50mil υψηλής συχνότητας Rogers RO3010 2





Το βασικό χρώμα του PCB RO3010 είναι άσπρο.



Η διαδικασία παραγωγής του PCB υψηλής συχνότητας RO3010 είναι παρόμοια με το τυποποιημένο PCB PTFE, έτσι είναι κατάλληλο για τη διαδικασία παραγωγής όγκου κερδίζοντας τη συμφέρουσα αγορά.



Εάν έχοντας οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.



Σας ευχαριστώ για την ανάγνωσή σας.



Παράρτημα: Φύλλο στοιχείων RO3010

RO3010 χαρακτηριστική αξία
Ιδιοκτησία RO3010 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 10.2±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 11.2 Ζ   8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0022 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε -395 Ζ ppm/℃ 10 Ghz -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Διαστατική σταθερότητα 0,35
0,31
Χ
Υ
mm/m COND Α ΕΠΙ-TM-650 2.2.4
Ειδική αντίσταση όγκου 105   MΩ.cm COND Α ΕΠΙ 2.5.17.1
Ειδική αντίσταση επιφάνειας 105   COND Α ΕΠΙ 2.5.17.1
Εκτατός συντελεστής 1902
1934
Χ
Υ
MPA 23℃ ASTM Δ 638
Απορρόφηση υγρασίας 0,05   % D48/50 ΕΠΙ-TM-650 2.6.2.1
Συγκεκριμένη θερμότητα 0,8   j/g/k   Υπολογισμένος
Θερμική αγωγιμότητα 0,95   W/M/K 50℃ ASTM Δ 5470
Συντελεστής της θερμικής επέκτασης
(- 55 σε 288℃)
13
11
16
Χ
Υ
Ζ
ppm/℃ 23℃/50% RH ΕΠΙ-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM Δ 3850
Πυκνότητα 2.8   gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 9.4   Ib/in. 1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως ΕΠΙ-TM 2.4.8
Εύφλεκτο Β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι
