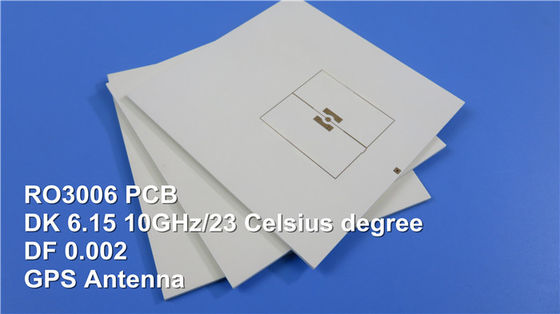

PCB υψηλής συχνότητας Rogers RO3006 με τον παχύ χρυσό βύθισης επιστρώματος 10mil, 25mil και 50mil, κασσίτερος βύθισης και ασημένιος, OSP
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Σήμερα είμαστε συζήτηση για την υψηλή συχνότητα PCBs RO3006.
RO3006 τα φύλλα πλαστικού κυκλωμάτων υψηλής συχνότητας είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρησιμοποίηση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Το προφανές χαρακτηριστικό του είναι ότι η ηλεκτρική απόδοση είναι εξαιρετική και η μηχανική ιδιοκτησία είναι σταθερή και συνεπής. Αυτό επιτρέπει στο σχεδιαστή μας για να αναπτύξει τον πολυστρωματικό πίνακα χωρίς αντιμετώπιση των προβλημάτων warpage ή αξιοπιστίας.
Τα περισσότερες χαρακτηριστικά γνωρίσματα και εφαρμογές είναι τα ακόλουθα:
Αρχικά, οι άριστες μηχανικές ιδιότητες εναντίον της θερμοκρασίας, αυτό είναι αξιόπιστες για το stripline και τις πολυστρωματικές κατασκευές πινάκων.
Αφετέρου, οι ομοιόμορφες μηχανικές ιδιότητες, αυτό είναι κατάλληλες για τη χρήση με τα εποξικά υβριδικά σχέδια πινάκων γυαλιού πολυστρωματικά.
Τρίτον, οι χαμηλές -επίπεδες αντιστοιχίες συντελεστή επέκτασης στο χαλκό, αυτό επιτρέπουν τις πιό αξιόπιστες τοποθετημένες επιφάνεια συνελεύσεις ιδανικό για τις εφαρμογές ευαίσθητες στην αλλαγή θερμοκρασίας και την άριστη διαστατική σταθερότητα εκθεμάτων.
| Ικανότητα PCB |
| Υλικό PCB: |
Κεραμικός-γεμισμένο σύνθετο PTFE |
| Προσδιορισμός: |
RO3006 |
| Διηλεκτρική σταθερά: |
6.15 ±0.3 (διαδικασία) |
| 6.5 (σχέδιο) |
| Αρίθμηση στρώματος: |
2 στρώμα, πολυστρωματικό, υβριδικό PCB |
| Βάρος χαλκού: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: |
10mil (0.254mm), 25mil (0.635mm) |
| 50mil (1.27mm) |
| Μέγεθος PCB: |
≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: |
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ…. |
| |
|
RO3006 η υψηλή συχνότητα PCBs είναι διαθέσιμη με την πολυστρωματικής και υβριδικής κατασκευή διπλασίων που πλαισιώνονται, 0.5oz τελειωμένο στο 2oz χαλκό, 0.3mm 1.3mm που το παχύ, μέγιστο μέγεθος 400mm κατά 500mm, επιφάνεια τελειώνει με το γυμνό χαλκό, την ισοπέδωση ζεστού αέρα, τη βύθιση χρυσό κ.λπ.
Οι χαρακτηριστικές εφαρμογές είναι αυτοκίνητες εφαρμογές ραντάρ, κεραίες ΠΣΤ, ενισχυτές και κεραίες δύναμης, κεραίες μπαλωμάτων για τις ασύρματες επικοινωνίες, άμεση ραδιοφωνική μετάδοση δορυφορικό κ.λπ.
Το βασικό χρώμα του PCB RO3006 είναι άσπρο.
Η διαδικασία παραγωγής του PCB υψηλής συχνότητας RO3006 είναι παρόμοια με το τυποποιημένο PCB PTFE, έτσι είναι κατάλληλο για τη διαδικασία παραγωγής όγκου κερδίζοντας τη συμφέρουσα αγορά.
Το βασικό χρώμα του PCB RO3006 είναι άσπρο.
Η διαδικασία παραγωγής του PCB υψηλής συχνότητας RO3006 είναι παρόμοια με το τυποποιημένο PCB PTFE, έτσι είναι κατάλληλο για τη διαδικασία παραγωγής όγκου κερδίζοντας τη συμφέρουσα αγορά.
Εάν έχοντας οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωσή σας.
Παράρτημα: Φύλλο στοιχείων RO3006
| RO3006 χαρακτηριστική αξία |
| Ιδιοκτησία |
RO3006 |
Κατεύθυνση |
Μονάδες |
Όρος |
Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά, εProcess |
6.15±0.05 |
Ζ |
|
10 GHz/23℃ |
ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline |
| Διηλεκτρική σταθερά, εDesign |
6.5 |
Ζ |
|
8GHz σε 40 Ghz |
Διαφορική μέθοδος μήκους φάσης |
| Παράγοντας διασκεδασμού, tanδ |
0,002 |
Ζ |
|
10 GHz/23℃ |
ΕΠΙ-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
-262 |
Ζ |
ppm/℃ |
10 Ghz -50℃to 150℃ |
ΕΠΙ-TM-650 2.5.5.5 |
| Διαστατική σταθερότητα |
0,27
0,15 |
Χ
Υ |
mm/m |
COND Α |
ΕΠΙ-TM-650 2.2.4 |
| Ειδική αντίσταση όγκου |
105 |
|
MΩ.cm |
COND Α |
ΕΠΙ 2.5.17.1 |
| Ειδική αντίσταση επιφάνειας |
105 |
|
MΩ |
COND Α |
ΕΠΙ 2.5.17.1 |
| Εκτατός συντελεστής |
1498
1293 |
Χ
Υ |
MPA |
23℃ |
ASTM Δ 638 |
| Απορρόφηση υγρασίας |
0,02 |
|
% |
D48/50 |
ΕΠΙ-TM-650 2.6.2.1 |
| Συγκεκριμένη θερμότητα |
0,86 |
|
j/g/k |
|
Υπολογισμένος |
| Θερμική αγωγιμότητα |
0,79 |
|
W/M/K |
50℃ |
ASTM Δ 5470 |
Συντελεστής της θερμικής επέκτασης
(- 55 σε 288℃) |
17
17
24 |
Χ
Υ
Ζ |
ppm/℃ |
23℃/50% RH |
ΕΠΙ-TM-650 2.4.4.1 |
| TD |
500 |
|
℃ TGA |
|
ASTM Δ 3850 |
| Πυκνότητα |
2.6 |
|
gm/cm3 |
23℃ |
ASTM Δ 792 |
| Φλούδα Stength χαλκού |
7.1 |
|
Ib/in. |
1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως |
ΕΠΙ-TM 2.4.8 |
| Εύφλεκτο |
Β-0 |
|
|
|
UL 94 |
| Αμόλυβδο συμβατό σύστημα διαδικασίας |
Ναι |
|
|
|
|
