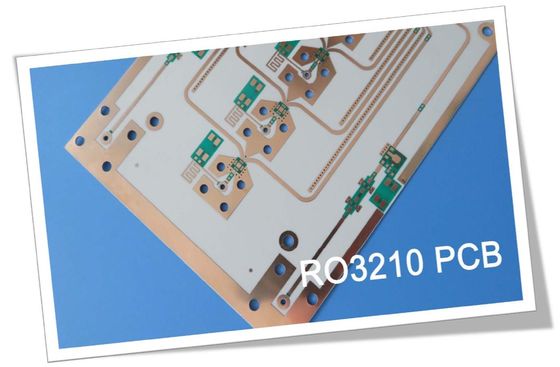

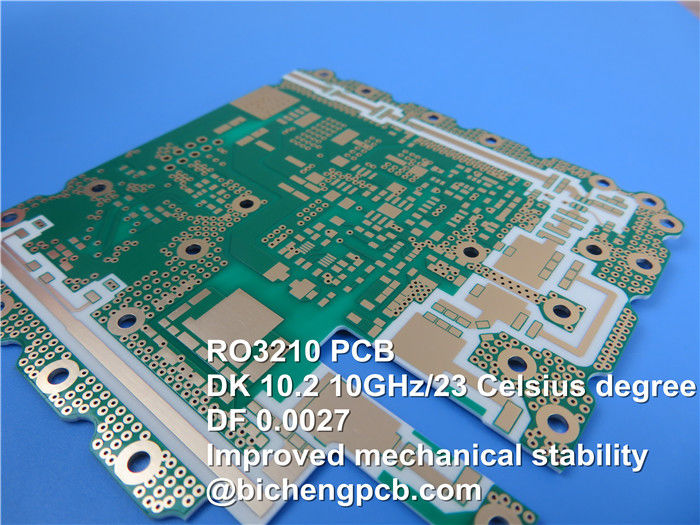

PCB υψηλής συχνότητας Rogers RO3210 με το χρυσό βύθισης επιστρώματος 25mil και 50mil, τον κασσίτερο βύθισης και το ασήμι βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Σήμερα μιλάμε για την υψηλή συχνότητα PCBs RO3210.
RO3210 τα φύλλα πλαστικού κυκλωμάτων υψηλής συχνότητας είναι κεραμικός-γεμισμένα φύλλα πλαστικού που ενισχύονται με το υφαμένο φίμπεργκλας. RO3210 το υλικό σχεδιάστηκε ως επέκταση των υλικών κυκλωμάτων υψηλής συχνότητας σειράς RO3000 με ένα ιδιαίτερο χαρακτηριστικό-- βελτιωμένη μηχανική σταθερότητα.
Τα χαρακτηριστικά γνωρίσματα και τα οφέλη είναι οι ακόλουθοι:
1. Η υφαμένη ενίσχυση γυαλιού, βελτιώνει την ακαμψία για τον ευκολότερο χειρισμό.
2, η ομοιόμορφη ηλεκτρική και μηχανική απόδοση, είναι ιδανικά για τη σύνθετη πολυστρωματική δομή υψηλής συχνότητας.
3. Ο χαμηλός -επίπεδος συντελεστής επέκτασης ταιριάζει με το χαλκό, ο οποίος είναι αξιόπιστος για τοποθετημένες τις επιφάνεια συνελεύσεις όποιος είναι κατάλληλος για τη χρήση με τα εποξικά πολυστρωματικά υβριδικά σχέδια πινάκων.
4. Άριστη διαστατική σταθερότητα, αποτελέσματα στις υψηλές παραγωγές παραγωγής.
5. Η ομαλότητα επιφάνειας, επιτρέπει τη λεπτότερη ανοχή χαρακτικής γραμμών.
Ικανότητα PCB
| Υλικό PCB: |
Κεραμικός-γεμισμένα φύλλα πλαστικού |
| Προσδιορισμός: |
RO3210 |
| Διηλεκτρική σταθερά: |
10.2 ±0.5 (διαδικασία) |
| 10.8 (σχέδιο) |
| Αρίθμηση στρώματος: |
2 στρώμα, πολυστρωματικό, υβριδικό PCB |
| Βάρος χαλκού: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: |
25mil (0.635mm), 50mil (1.27mm) |
| Μέγεθος PCB: |
≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: |
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ…. |
| |
|
Η διπλή υψηλή συχνότητα PCBs στρώματος RO3210 είναι διαθέσιμη με 0.5oz τελειωμένους στο 2oz χαλκό, 0.7mm και 1.3mm που το παχύ, μέγιστο μέγεθος 400mm κατά 500mm, επιφάνεια τελειώνει με το γυμνό χαλκό, την ισοπέδωση ζεστού αέρα, τη βύθιση χρυσό κ.λπ.
Οι χαρακτηριστικές εφαρμογές είναι:
1. Υποδομή σταθμών βάσης
2. LMDS και ασύρματη ευρεία ζώνη
3. Backplanes δύναμης
4. Μακρινοί αναγνώστες μετρητών
5. Ασύρματα συστήματα τηλεπικοινωνιών
Το βασικό χρώμα του PCB RO3210 είναι άσπρο.
Η διαδικασία παραγωγής του PCB υψηλής συχνότητας RO3210 είναι παρόμοια με το τυποποιημένο PCB PTFE, έτσι είναι κατάλληλο για τη διαδικασία παραγωγής όγκου κερδίζοντας τη συμφέρουσα αγορά.
Φύλλο στοιχείων του υλικού κυκλωμάτων υψηλής συχνότητας RO3210
| RO3210 χαρακτηριστική αξία |
| Ιδιοκτησία |
RO3210 |
Κατεύθυνση |
Μονάδες |
Όρος |
Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά, διαδικασία ε |
10.2±0.5 |
Ζ |
|
10 Ghz 23℃ |
ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline |
| Διηλεκτρική σταθερά, σχέδιο ε |
10.8 |
Ζ |
|
8GHz σε 40 Ghz |
Διαφορική μέθοδος μήκους φάσης |
| Παράγοντας διασκεδασμού, tanδ |
0,0027 |
Ζ |
|
10 Ghz 23℃ |
ΕΠΙ-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
-459 |
Ζ |
ppm/℃ |
10 Ghz 0℃to 100℃ |
ΕΠΙ-TM-650 2.5.5.5 |
| Διαστατική σταθερότητα |
0,8 |
Χ, Υ |
mm/m |
COND Α |
ASTM D257 |
| Ειδική αντίσταση όγκου |
103 |
|
MΩ.cm |
COND Α |
ΕΠΙ 2.5.17.1 |
| Ειδική αντίσταση επιφάνειας |
103 |
|
MΩ |
COND Α |
ΕΠΙ 2.5.17.1 |
| Εκτατός συντελεστής |
579
517 |
MD
CMD |
kpsi |
23℃ |
ASTM Δ 638 |
| Απορρόφηση νερού |
<0.1 |
- |
% |
D24/23 |
ΕΠΙ-TM-650 2.6.2.1 |
| Συγκεκριμένη θερμότητα |
0,79 |
|
j/g/k |
|
Υπολογισμένος |
| Θερμική αγωγιμότητα |
0,81 |
|
W/M/K |
80℃ |
ASTM C518 |
Συντελεστής της θερμικής επέκτασης
(- 55 σε 288℃) |
13
34 |
Χ, Υ
Ζ |
ppm/℃ |
23℃/50% RH |
ΕΠΙ-TM-650 2.4.4.1 |
| TD |
500 |
|
℃ |
TGA |
ASTM D3850 |
| Πυκνότητα |
3 |
|
gm/cm3 |
|
|
| Δύναμη φλούδας χαλκού |
11 |
|
pli |
1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως |
ΕΠΙ-TM 2.4.8 |
| Εύφλεκτο |
Β-0 |
|
|
|
UL 94 |
| Αμόλυβδο συμβατό σύστημα διαδικασίας |
Ναι |
|
|
|
|
