Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-252.V1.0
Υλικό βάσεων:
Polyimide
Αρίθμηση στρώματος:
2 στρώματα
Πάχος PCB:
0.15mm
Μέγεθος PCB:
21.15 X 58.93mm = 1PCS
Coverlay:
Κίτρινος
Silkscreen:
Άσπρος
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

Διπλό στρώμα ευέλικτο PCB

,

Χρυσό εύκαμπτο PCB βύθισης

,

ΠΙ Σκληροποιητικά ευέλικτα PCB

Περιγραφή προϊόντος

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi

(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

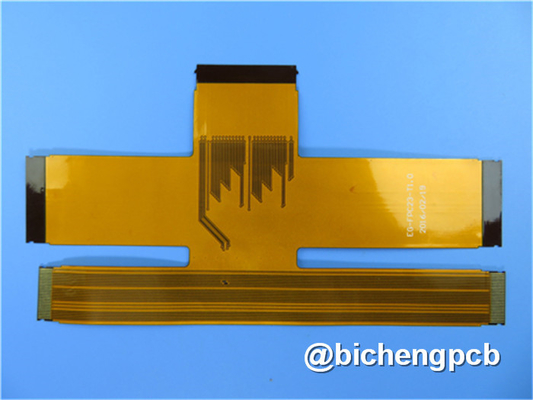

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος (FPC) για την εφαρμογή της κεραίας WI Fi. Είναι ευκίνητος πίνακας 2 στρώματος κατά 0.15mm παχιά. Περιέχει κίτρινο coverlay (μάσκα ύλης συγκολλήσεως) και χωρίς τον σε ολόκληρο πίνακα, και ο χρυσός βύθισης εφαρμόζεται στα μαξιλάρια. Το Polyimide ως τονωτικό εφαρμόζεται στο μέρος συνδετήρων. Το φύλλο πλαστικού βάσεων είναι από Shengyi και κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 200 κομμάτια συσκευάζονται για την αποστολή.

Φύλλο παραμέτρου και στοιχείων

Αριθμός στρωμάτων 2
Διάσταση περιλήψεων 21.15 X 58.93mm = 1PCS
Τύπος πινάκων Εύκαμπτο κύκλωμα
Πάχος πινάκων 0.15mm +/-10%
Υλικό πινάκων Um 50 Polyimide (pi)
Υλικός προμηθευτής πινάκων ITEQ
Αξία Tg του υλικού πινάκων 60℃
Πάχος $cu PTH ≥20 um
Εσωτερικό $cu Iayer thicknes ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας um 35 (1oz)
Χρώμα Coverlay Κίτρινος
Αριθμός Coverlay 2
Πάχος Coverlay um 25
Τονωτικό um 200
Τύπος μελανιού Silkscreen IJR-4000 MW300
Προμηθευτής Silkscreen TAIYO
Χρώμα Silkscreen Άσπρος
Αριθμός Silkscreen 1
Ίχνος Mininum (mil) 4 mil
Η ελάχιστη Gap (mil) 4 mil
Η επιφάνεια τελειώνει Χρυσός βύθισης
RoHS που απαιτείται Ναι
Famability 94-V0
Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi 0

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

8000 τύποι των PCB το μήνα

Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB

Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο

Ικανότητα παραγωγής όγκου

Έγκαιρη υπηρεσία

Περισσότερο από 18 έτη εμπειρίας

Εφαρμογές

Αριθμητικό πληκτρολόγιο FPC Λουρίδα λαμπτήρων παιχνιδιών Επίδειξη backlight Ευκίνητο πληκτρολόγιο για τα κινητά τηλεφωνικά κλειδιά POS μαλακός πίνακας κεραιών Μαλακός πίνακας TV LCD Μαλακός πίνακας ψηφιακών κάμερα.

Double-Sided εύκαμπτα κυκλώματα

Όπως το όνομα προτείνει, το κύκλωμα αποτελείται από ένα λεπτό και εύκαμπτο υλικό βάσεων με το φύλλο αλουμινίου χαλκού που τοποθετείται σε στρώματα σε κάθε πλευρά. Στις εξωτερικές πλευρές των τελειωμένων κυκλωμάτων παρέχονται συχνά τα coverlays που συνδέονται με τις εξωτερικές πλευρές (χαλκός). Καλύπτω-μέσω των τρυπών στα double-sided εύκαμπτα κυκλώματα τρυπιέται με τρυπάνι συνήθως, αντί τρυπημένος. Συνήθως τα εύκαμπτα κυκλώματα παρέχονται στα coverlays και στις δύο πλευρές

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi 1

Διαδικασία παραγωγής διπλού πλαισιωμένου FPC

Αν και η κατασκευή του double-sided εύκαμπτου PCB PTH μοιάζει με αυτήν ενιαίος-πλαισιωμένος μη-καλύπτω-μέσω των πινάκων, μερικές από τις διαδικασίες παραγωγής δεν είναι ίδιες και εμφανίζονται σε μια άλλη ακολουθία. Κάτω από το παρουσιάζει τις διαδικασίες για το πώς να κατασκευάσει τα ένα πλαισιωμένα διπλάσιο εύκαμπτα κυκλώματα.

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi 2

Περισσότερες επιδείξεις διπλού πλαισιωμένου FPC

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi 3

Διπλό εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με το χρυσό βύθισης και το τονωτικό pi 4
