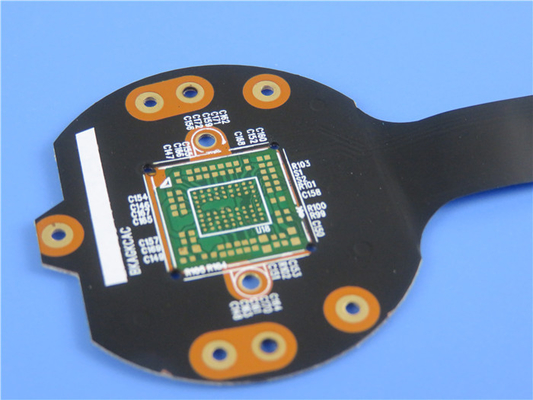

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) με τη μερική πράσινη μάσκα ύλης συγκολλήσεως
(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτός ο τύπος εύκαμπτου τυπωμένου κυκλώματος είναι στο υλικό polyimide για την εφαρμογή gigabyte του διακόπτη. Είναι ένα 2 στρώμα FPC κατά 0.25mm παχιά. Η πράσινη μάσκα ύλης συγκολλήσεως χρησιμοποιείται στο κέντρο της περιοχής τσιπ. Το φύλλο πλαστικού βάσεων είναι από Shengyi, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. FR-4 τα τονωτικά συνδέονται από την πλευρά κεφαλιών και κατώτατων σημείων παρεμβολής.
Φύλλο παραμέτρου και στοιχείων
| Μέγεθος του εύκαμπτου PCB | 75.22 X 31.17mm |
| Αριθμός στρωμάτων | 2 |
| Τύπος πινάκων | Εύκαμπτο PCB |
| Πάχος πινάκων | 0.25mm |
| Υλικό πινάκων | PET 25µm |
| Υλικός προμηθευτής πινάκων | ITEQ |
| Αξία Tg του υλικού πινάκων | 60℃ |
| Πάχος $cu PTH | ≥20 µm |
| Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Πάχος $cu επιφάνειας | 70um |
| Χρώμα Coverlay | Μαύρη/πράσινη μάσκα ύλης συγκολλήσεως |
| Αριθμός Coverlay | 2 |
| Πάχος Coverlay | 25 µm |
| Υλικό τονωτικών | FR-4/Polyimide |
| Πάχος τονωτικών | 0.4mm το /0.2mm |
| Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
| Προμηθευτής Silkscreen | TAIYO |
| Χρώμα Silkscreen | Άσπρος |
| Αριθμός Silkscreen | 1 |
| Δοκιμή αποφλοίωσης Coverlay | Κανένας peelable |
| Προσκόλληση μύθου | 3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| Πάχος του νικελίου/του χρυσού | Au: 0.03µm (λεπτό) Νι 24µm |
| RoHS που απαιτείται | Ναι |
| Famability | 94-V0 |
| Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
| Θερμική πίεση | Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
| Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
| Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη ευελιξία
Μείωση του όγκου
Μείωση βάρους
Συνέπεια της συνέλευσης
Αυξανόμενη αξιοπιστία
Υλικό optionality
Χαμηλότερο κόστος
Συνοχή της επεξεργασίας
Μεγάλη εξυπηρέτηση πελατών
Κάνετε την παράδοση εγκαίρως. Κρατάμε υψηλότερος από το ποσοστό -χρόνος-παράδοσης 98%.
Εφαρμογές
Λουρίδα λαμπτήρων παιχνιδιών, βιομηχανικός ακουστικός εξοπλισμός ελέγχου, μαλακός πίνακας ενότητας PC ταμπλετών
Μάσκα Covercoat/ύλης συγκολλήσεως
Η μάσκα ύλης συγκολλήσεως στο εύκαμπτο PCB είναι διαφορετική από τον άκαμπτο πίνακα, είναι συνήθως μια ταινία polyimide που ντύνεται σε μια πλευρά με μια ημι-θεραπευμένη και μη-κολλώδη κόλλα, την καλούμε covercoat στο εύκαμπτο κύκλωμα. Είναι τοποθετημένο σε στρώματα στο εύκαμπτο κύκλωμα κάτω από τη θερμότητα και την πίεση, έτσι ώστε το σχέδιο χαλκού είναι πλήρως τοποθετημένο εκτός από τα μαξιλάρια ύλης συγκολλήσεως που εκτίθενται μέσω των τρυπών πρόσβασης στο covercoat.
Το φύλλο παραγωγής covercoat πρέπει να είναι κομμένο ελαφρώς μικρότερο από το εύκαμπτο φύλλο παραγωγής κυκλωμάτων για να αποφύγει την πρόωρη σφράγιση ακρών, η οποία θα μπορούσε να παγιδεψει τις αεροφυσαλίδες στη συσκευασία.
Στο φύλλο παραγωγής για το covercoat παρέχεται η σχεδίαση των τρυπών στο στενό κατάλογο με τις τρύπες σχεδίασης στο φύλλο παραγωγής για το εύκαμπτο κύκλωμα. Οι τρύπες πρόσβασης τρυπιούνται με τρυπάνι συνήθως, αλλά στην περίπτωση της υψηλής παραγωγής, punching είναι οικονομικώς πιό αποδοτικό.
Κατ 'αρχήν, η διάτρυση του το covercoat ολοκληρώνεται με τον ίδιο τρόπο όπως κατά διάτρυση των άκαμπτων πινάκων, δηλ., διάφορα φύλλα covercoat συσσωρεύεται, είτε 5 επάνω είτε 10 επάνω. Οι παράμετροι διάτρυσης, εντούτοις, είναι κάπως διαφορετικές, λόγω του υλικού polyimide και της απουσίας φύλλου αλουμινίου χαλκού, τα οποία ειδάλλως θα μπορούσαν να έχουν αφαιρέσει μερικές από τη θερμότητα από τις τρύπες που τρυπιούνται με τρυπάνι.
Όταν τα μεγάλα φύλλα παραγωγής covercoat διάτρυσης/punching, αυτό είναι απαραίτητα για να αντισταθμίσουν τις διαστατικές αλλαγές του εύκαμπτου φύλλου παραγωγής κυκλωμάτων, το οποίο μπορεί να ανέλθει σε τουλάχιστον 0,2%.
Περισσότερες επιδείξεις των εύκαμπτων κυκλωμάτων με τη μερική πράσινη μάσκα ύλης συγκολλήσεως
