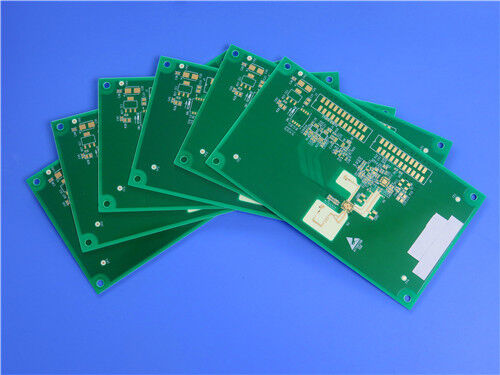

8 στρώσεις υβριδικών PCB RO4003C και S1000-2M Υλικό 1,6 mm με τυφλή διάσταση

Αυτό το 8 στρώσεων υβριδικό PCB υψηλής συχνότητας είναι ένα υψηλής αξιοπιστίας μικτόδιαλεκτρικό κύκλωμα που έχει σχεδιαστεί για σταθερή μετάδοση σήματος ραδιοσυχνοτήτων και σε σενάρια λειτουργίας υψηλής θερμοκρασίας.Αυτό το προσαρμοσμένο υβριδικό PCB υιοθετεί μια επαγγελματική στοιβαγμένη δομή με 0.203mm RO4003C υψηλής συχνότητας στρώματα για τα άνω και τα κάτω στρώματα και S1000-2M υψηλής απόδοσης υλικό FR-4 για τα εσωτερικά στρώματα πυρήνα.με διάμετρο 273 mm × 185 mm (συμπεριλαμβανομένων των ταινιών εργαλείων).

Η επιφάνεια διαθέτει ένα προσαρμοσμένο σχέδιο χαλκού Yin-Yang: 1 ουγκιά χαλκού για τα εξωτερικά στρώματα και αναμεμειγμένο 0.5oz / 1oz εσωτερικά στρώματα χαλκού για την εξισορρόπηση λεπτής γραμμής ακρίβειας δρομολόγησης και υψηλής σταθερότητας μετάδοσης ρεύματοςΤο υβριδικό αυτό PCB, που διαθέτει επιφάνεια Immersion Gold και διπλής όψης πράσινη μάσκα συγκόλλησης με λευκή επιφάνεια μεταξιού, υποστηρίζει προηγμένες διαδικασίες ακριβείας, συμπεριλαμβανομένων των τυφλών vias L1-L2 και L7-L8,συν πολυδιαμορφωμένο φουσκωτό από ρητίνη για 0Συνδυάζοντας την υψηλή θερμική σταθερότητα του S1000-2M και τις υψηλές απώλειες RF του RO4003C,Αυτό το 8 στρώσεων υβριδικό πλακέτο προσφέρει εξαιρετική σταθερότητα σήματος ευρυζωνικής και αντοχή σε θερμικά σοκ για την επικοινωνία, αυτοκινητοβιομηχανίες και συσκευές μικροκυμάτων υψηλής συχνότητας.

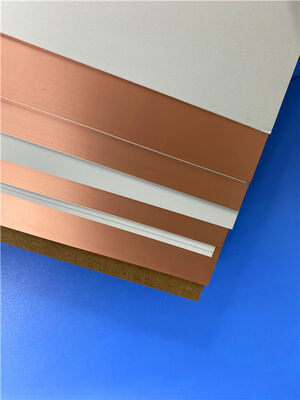

Τι είναι το RO4003C; εισαγωγή υλικών υψηλής συχνότητας

Ο RO4003C ανήκει στην σειρά κορυφαίων υδρογονανθράκων κεραμικών λαμινάντων RO4000 που έχει σχεδιαστεί για ανώτερη υψηλής συχνότητας απόδοση και οικονομική κατασκευή κυκλωμάτων.Ως κύριο υποστρώμα RF χαμηλής απώλειας, ταιριάζει στα περισσότερα εμπορικά σχέδια κυκλωμάτων μικροκυμάτων και ραδιοσυχνοτήτων όπου τα συμβατικά υλικά FR-4 δεν υποστηρίζουν λειτουργία υψηλής συχνότητας πάνω από 500MHz.Ο RO4003C διατηρεί εξαιρετικά σταθερή διηλεκτρική σταθερά σε ευρύ φάσμα συχνοτήτων και διαθέτει συντελεστή θερμοκρασίας πολύ χαμηλού Dk, αποτρέποντας αποτελεσματικά τη μετατόπιση των ηλεκτρικών παραμέτρων υπό μεταβλητές θερμικές και συχνότητες.

Διαφορετικά από τα ακριβά υποστρώματα υψηλής συχνότητας PTFE, το RO4003C υποστηρίζει πλήρως τις τυπικές ροές εργασίας επεξεργασίας FR-4 χωρίς εξειδικευμένη επεξεργασία όπως η χαρακτική νατρίου.το υλικό διατηρεί σταθερά χαρακτηριστικά διαστολής σε όλα τα εύρους θερμοκρασίας επεξεργασίας κυκλωμάτων και συγκόλλησηςΤο χάλκινο CTE του παρέχει εξαιρετική σταθερότητα διαστάσεων, ενώ η χαμηλή θερμική επέκταση στον άξονα Z εξασφαλίζει αξιόπιστη απόδοση διάτρησης με επικάλυψη ακόμη και υπό σοβαρό θερμικό σοκ.Φόλιο LoProμειώνει περαιτέρω την απώλεια εισαγωγής, καθιστώντας το RO4003C ιδανικό για εφαρμογές ευρυζωνικής υψηλής συχνότητας.

RO4003C Τυπικές εφαρμογές

• Διαδικτυακές συσκευές ραδιοφάσματος και μικροκυμάτων
• Συστήματα ασύρματης επικοινωνίας
• Εξοπλισμός υψηλής ακρίβειας υψηλής συχνότητας
• Αεροδιαστημική και αμυντική ηλεκτρονική

Τι είναι το S1000-2M; Υλικό υψηλής Tg χαμηλής CTE FR-4

Το S1000-2M είναι ένα laminate FR-4 χωρίς μόλυβδο υψηλών επιδόσεων με εξαιρετικά χαμηλή CTE στον άξονα Z και ανώτερη θερμική σταθερότητα.εξαιρετικά χαμηλή απορρόφηση νερού, και ισχυρή αντοχή στη θερμότητα και την υγρασία, εξασφαλίζοντας μακροχρόνια δομική σταθερότητα σε σκληρά περιβάλλοντα λειτουργίας.Ιδανικά για πολυεπίπεδες δομές στοιβάσεως PCB με υψηλό αριθμό στρωμάτων.

Ως αξιόπιστο υλικό εσωτερικού πυρήνα για υβριδικά PCB υψηλής συχνότητας, το S1000-2M ισορροπεί αποτελεσματικά τη συνολική ακαμψία του πίνακα, μειώνει τη συνολική απόκλιση θερμικής διαστολής,και βελτιώνει την αξιοπιστία της σύνδεσης μεταξύ των στρωμάτωνΧρησιμοποιείται ευρέως σε εξοπλισμό υπολογιστών υψηλής ποιότητας, υποδομή επικοινωνιών και ηλεκτρονικά συστήματα αυτοκινήτων που απαιτούν υψηλή σταθερότητα και υψηλή θερμική αντοχή.

S1000-2M Τυπικές εφαρμογές

• PCB με υψηλό αριθμό στρωμάτων
• Υπολογιστικά και εξοπλισμός δεδομένων
• Επικοινωνιακή υποδομή
• Ηλεκτρονικά οχήματα

Λεπτομέρειες PCB

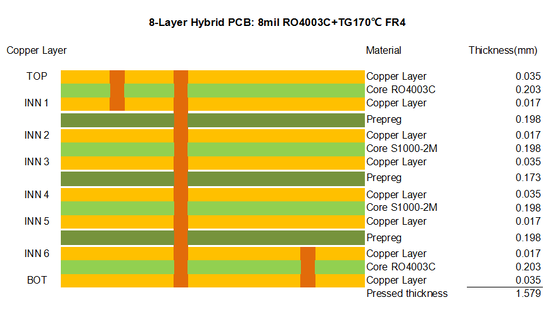

Επισκόπηση της δομής των υβριδικών PCB stack-up

Εξυπηρέτηση PCB και διασφάλιση ποιότητας

Μορφή του έργου:Υποστηρίζουμε τα τυποποιημένα αρχεία σχεδιασμού Gerber RS-274-X για προσαρμοσμένη παραγωγή υβριδικών PCB, παρέχοντας ακριβή και επαναληπτή απόδοση πίνακα.

Σκληρός έλεγχος ποιότητας:Όλα τα υβριδικά PCB υψηλής συχνότητας συμμορφώνονται με τα βιομηχανικά πρότυπα IPC-Class-2.Κάθε πλακέτο υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να αποκλείονται προβλήματα ανοικτού / βραχυκυκλώματος και να εξασφαλίζεται σταθερή απόδοση παρτίδας.

Παγκόσμια εξυπηρέτηση:Παρέχουμε ολοκληρωμένες λύσεις, συμπεριλαμβανομένης της επαγγελματικής τεχνικής διαβούλευσης, της εξατομικευμένης προσφοράς και της παγκόσμιας αποστολής για όλες τις παραγγελίες PCB υβριδικών υψηλής συχνότητας.

Συμπεράσματα

Αυτό το 8 στρώματα υβριδικό PCB είναι μια οικονομικά αποδοτική και υψηλής αξιοπιστίας μικτή διηλεκτρική πλακέτα.σταθερές διηλεκτρικές επιδόσεις και συμβατότητα διαδικασίας FR-4Εφοδιασμένο με σχεδιασμό χαλκού Yin-Yang,τεχνολογία κλεισίματος με τυφλή διάφραξη ακριβείας και τεχνολογία κλεισίματος με έλαση πολλαπλών προδιαγραφών, αυτό το χρυσαφένιο PCB βύθισης πάχους 1,6 mm παρέχει ισορροπημένη ηλεκτρική απόδοση υψηλής συχνότητας και μηχανική αντοχή.εξοπλισμός μικροκυμάτων ακριβείας, ηλεκτρονικά συστήματα υπολογιστών και αυτοκινήτων.
