Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) στο διαφανές υπόστρωμα της PET

Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate
Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate Flexible Printed Circuit (FPC) Flexible PCB On Transparent PET Substrate

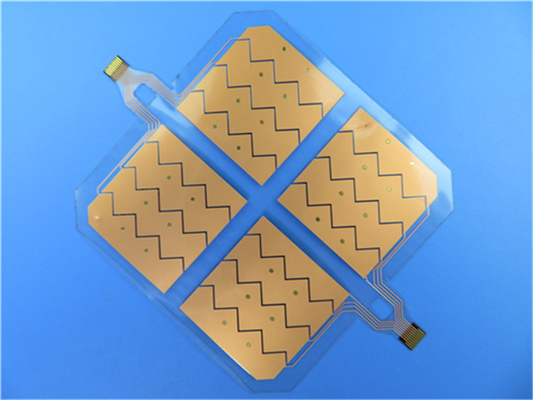

Μεγάλες Εικόνας :  Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) στο διαφανές υπόστρωμα της PET

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-260.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: PET Αρίθμηση στρώματος: Ενιαία πλευρά
Πάχος PCB: 0.15mm Μέγεθος PCB: 70.18 X 68.28mm
Coverlay: Διαφανής Silkscreen: Μαύρος
Βάρος χαλκού: 1oz Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

Επίπεδο ευκίνητο PCB RoHS

,

Κίτρινο επίπεδο ευκίνητο PCB Coverlay

,

Πολυστρωματικό ευκίνητο PCB RoHS

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) στο διαφανές υπόστρωμα της PET

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτός ο τύπος εύκαμπτου τυπωμένου κυκλώματος στηρίζεται στο υλικό της PET για την εφαρμογή του ενισχυτή μικροκυμάτων. Είναι ένα ενιαίο στρώμα FPC κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο μέρος παρεμβολής.

Φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB 70.18 X 68.28mm
Αριθμός στρωμάτων 1
Τύπος πινάκων Εύκαμπτο PCB
Πάχος πινάκων 0.15mm
Υλικό πινάκων PET 25µm
Υλικός προμηθευτής πινάκων ITEQ
Αξία Tg του υλικού πινάκων 60
Πάχος $cu PTH ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Εσωτερικό $cu Iayer thicknes ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας 35 µm
Χρώμα Coverlay Διαφανής
Αριθμός Coverlay 2
Πάχος Coverlay 25 µm
Υλικό τονωτικών Polyimide
Πάχος τονωτικών 0.2mm
Τύπος μελανιού Silkscreen IJR-4000 MW300
Προμηθευτής Silkscreen TAIYO
Χρώμα Silkscreen Μαύρος
Αριθμός Silkscreen 1
Δοκιμή αποφλοίωσης Coverlay Κανένας peelable
Προσκόλληση μύθου 3M 90 καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή
Η επιφάνεια τελειώνει Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται Ναι
Famability 94-V0
Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) στο διαφανές υπόστρωμα της PET 0

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Κανένα ελάχιστης δείγμα ποσότητας διαταγής και χαμηλότερου κόστους.

Η συνάντηση του τυπωμένου πίνακα κυκλωμάτων σας χρειάζεται από το PCB τη διαμόρφωση πρωτοτύπου στην παραγωγή μαζικού όγκου.

Εφαρμογές

Λέιζερ επικεφαλής FPC, μαλακός πίνακας καμερών PC ταμπλετών, αυτοκινητικός ευκίνητος πίνακας αισθητήρων

Διευκρινίσεις FPC

Σύμφωνα με το συνδυασμό υλικού βάσεων και φύλλου αλουμινίου χαλκού, ο εύκαμπτος πίνακας κυκλωμάτων μπορεί να διαιρεθεί σε δύο τύπους: εύκαμπτος πίνακας με το συγκολλητικό και εύκαμπτο πίνακα χωρίς κόλλα. Η τιμή του μη αυτοκόλλητου εύκαμπτου PCB είναι πολύ υψηλότερη από αυτή του συγκολλητικού εύκαμπτου PCB, αλλά η ευελιξία της, που συνδέουν τη δύναμη μεταξύ του φύλλου αλουμινίου χαλκού και του υποστρώματος και η λειότητα της ύλης συγκολλήσεως είναι επίσης καλύτερες από αυτή του συγκολλητικού εύκαμπτου PCB. Έτσι χρησιμοποιείται μόνο στις καταστάσεις υψηλής ζήτησης, όπως: COF (ΤΣΙΠ στον ΕΥΚΊΝΗΤΟ, εύκαμπτο πίνακα με το γυμνό τσιπ, η υψηλή λειότητα του μαξιλαριού) και ούτω καθεξής. Επειδή η τιμή της είναι υψηλή, το μεγαλύτερο μέρος του εύκαμπτου PCBs που χρησιμοποιείται στην αγορά είναι ακόμα συγκολλητικός εύκαμπτος πίνακας κυκλωμάτων. Επειδή ο εύκαμπτος πίνακας κυκλωμάτων χρησιμοποιείται κυρίως στην κατάσταση όπου η κάμψη απαιτείται, εάν το σχέδιο ή η διαδικασία δεν είναι λογικό, είναι εύκολο να παραχθούν micro-cracks, η συγκόλληση και άλλες ατέλειες.

Οικονομία της χρησιμοποίησης FPC

Εάν το σχέδιο κυκλωμάτων είναι σχετικά απλό, ο συνολικός όγκος είναι μικρός, και το διάστημα είναι κατάλληλο, η παραδοσιακή εσωτερική σύνδεση είναι πολύ φτηνότερη. Τα εύκαμπτα κυκλώματα είναι μια καλή επιλογή σχεδίου εάν το κύκλωμα είναι σύνθετο, επεξεργάζεται πολλά σήματα ή έχει τις ειδικές ηλεκτρικές ή μηχανικές απαιτήσεις. Όταν το μέγεθος και η απόδοση των εφαρμογών υπερβαίνουν την ικανότητα των άκαμπτων κυκλωμάτων, η εύκαμπτη συνέλευση είναι η πιό οικονομική. Ένα μαξιλάρι 12mil με ένα 5mil μέσω της τρύπας και ένα εύκαμπτο κύκλωμα με τις γραμμές και το διάστημα 3mil μπορούν να κατασκευαστούν σε μια λεπτή ταινία. Επομένως, είναι πιό αξιόπιστο για να τοποθετήσει το τσιπ άμεσα στην ταινία. Δεν υπάρχει καμία φλόγα - καθυστερών που θα μπορούσε να είναι μια ιονική πηγή. Αυτές οι ταινίες μπορούν να είναι προστατευτικές και σταθεροποιημένες στις υψηλότερες θερμοκρασίες για να λάβουν τις υψηλότερες θερμοκρασίες μετάβασης γυαλιού. Τα εύκαμπτα υλικά είναι λιγότερο δαπανηρά από τα άκαμπτα υλικά επειδή είναι χωρίς συνδετήρες.

Περισσότερες επιδείξεις της PET ευκίνητες

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) στο διαφανές υπόστρωμα της PET 1

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) στο διαφανές υπόστρωμα της PET 2

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) στο διαφανές υπόστρωμα της PET 3
