Πίνακας κυκλωμάτων 2 στρωμάτων FSD1020T PCB High-DK Low-Loss RF

MOQ:	1pcs
Τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-272.V1.0

Υλικό Βάσης:

Νανοκεραμικό σύνθετο υπόστρωμα υδρογονάνθρακα FSD1020T

Καταμέτρηση επιπέδων:

2 στρώματα

Πάχος PCB:

Πάχος διηλεκτρικού πυρήνα 0,508 mm

Μέγεθος PCB:

96mm × 47mm (1 τεμάχιο)

Μάσκα συγκόλλησης:

Μεταξοτυπία:

Βάρος χαλκού:

1 oz εξωτερικό στρώμα χαλκού

Φινίρισμα επιφάνειας:

ENIG (170% ενισχυμένη κάλυψη επιμετάλλωσης)

Επισημαίνω:

Εύκαμπτος πίνακας PCB ναυσιπλοΐας ΠΣΤ

Εύκαμπτος πίνακας PCB υποστρωμάτων pi

Ευκίνητος τυπωμένος πίνακας κυκλωμάτων υποστρωμάτων pi

Περιγραφή προϊόντος

Αυτό το προσαρμοσμένο άκαμπτο υψηλής ισχύος 2 επιπέδωνRF PCBκατασκευάζεται με νανοκεραμικό σύνθετο υπόστρωμα υδρογονάνθρακα FSD1020T χαμηλών απωλειών, σχεδιασμένο για εφαρμογές κυκλωμάτων υψηλής συχνότητας υψηλής συχνότητας, χαμηλών απωλειών και υψηλού ρεύματος. Το PCB διαθέτει πράσινη μάσκα συγκόλλησης στο επάνω στρώμα χωρίς μεταξοτυπία, ενώ το κάτω στρώμα είναι πλήρως χωρίς μάσκα και χωρίς μεταξοτυπία. Ολοκληρωμένη με βελτιωμένη επιμετάλλωση ENIG, η πλακέτα υιοθετεί επεξεργασία ρητίνης απόφραξης και κάλυψης για οπές 0,4 mm για να εξασφαλίσει ανώτερη αξιοπιστία οπών και απόδοση μόνωσης. Όλες οι έτοιμες μονάδες υποβάλλονται σε αυστηρή επαλήθευση ποιότητας για να προσφέρουν εξαιρετική θερμική σταθερότητα, υψηλή αντοχή μόνωσης και σταθερή απόδοση ραδιοσυχνοτήτων για βιομηχανικά συστήματα ελέγχου υψηλής ισχύος και ακριβείας.

Προδιαγραφές PCB

Στοιχείο παραμέτρου	Προσδιορισμός
Υλικό Βάσης	Νανοκεραμικό σύνθετο υπόστρωμα υδρογονάνθρακα FSD1020T
Διαμόρφωση επιπέδου	άκαμπτη δομή PCB 2 επιπέδων
Διάσταση πίνακα	96mm × 47mm (1 τεμάχιο)
Πάχος υποστρώματος	Πάχος διηλεκτρικού πυρήνα 0,508 mm
Εξωτερικό βάρος χαλκού	1 oz εξωτερικό στρώμα χαλκού
Ελάχιστη διάμετρος τρύπας	0,4 χλστ
Επεξεργασία οπών	Βούλωμα ρητίνης + επεξεργασία πώματος
Φινίρισμα Επιφανειών	ENIG (170% ενισχυμένη κάλυψη επιμετάλλωσης)
Top Solder Mask	Πράσινη μάσκα συγκόλλησης, χωρίς μεταξοτυπία
Μάσκα συγκόλλησης κάτω	Χωρίς μάσκα συγκόλλησης, χωρίς μεταξοτυπία

Επισκόπηση υλικού FSD1020T

Το FSD1020T είναι ένα σύνθετο διηλεκτρικό υλικό νανο-κεραμικού υδρογονάνθρακα υψηλής DK χαμηλών απωλειών, ειδικά σχεδιασμένο για εφαρμογές μικροκυμάτων ραδιοσυχνοτήτων υψηλής έντασης και υψηλής ισχύος. Παρέχει ακριβή αντιστοίχιση διηλεκτρικής σταθεράς για υποστρώματα ραδιοσυχνοτήτων και χρησιμεύει ως η βέλτιστη λύση για σχέδια υβριδικών κυκλωμάτων υδρογονανθράκων υψηλής συχνότητας και χαμηλών απωλειών. Διαθέτοντας ανώτερη μηχανική ικανότητα επεξεργασίας, εξαιρετική αντίσταση CAF, υψηλή θερμική σταθερότητα και περιβαλλοντική απόδοση χωρίς αλογόνο, αυτό το άκαμπτο υπόστρωμα εξασφαλίζει σταθερή ηλεκτρική μόνωση και σταθερά χαρακτηριστικά ραδιοσυχνοτήτων υπό συνθήκες λειτουργίας υψηλής τάσης και υψηλού ρεύματος.

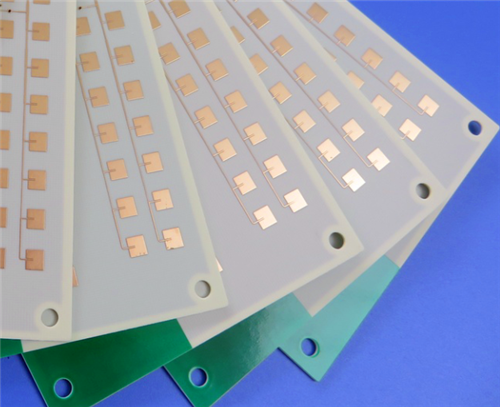

Πίνακας κυκλωμάτων 2 στρωμάτων FSD1020T PCB High-DK Low-Loss RF

Βασικά χαρακτηριστικά υλικού

Διηλεκτρική ιδιότητα High-DK: Υψηλή και σταθερή διηλεκτρική σταθερά κατάλληλη για σχεδίαση μικρών κυκλωμάτων υψηλής συχνότητας

Εξαιρετική αντίσταση CAF: Αποτρέπει αποτελεσματικά την ανάπτυξη αγώγιμου ανοδικού νήματος, βελτιώνοντας τη μακροπρόθεσμη αξιοπιστία της υπηρεσίας

Υψηλή θερμική σταθερότητα: Υψηλό Tg 280°C με εξαιρετική αντοχή σε θερμικό σοκ

Απόδοση ραδιοσυχνοτήτων χαμηλών απωλειών: Ο εξαιρετικά χαμηλός συντελεστής διάχυσης ελαχιστοποιεί την εξασθένηση του σήματος υψηλής συχνότητας

Ανώτερη χωρητικότητα μόνωσης: Αξιόπιστη απόδοση διηλεκτρικής μόνωσης υψηλής τάσης και υψηλού ρεύματος

Περιβαλλοντικά συμβατό: Χωρίς αλογόνο και πλήρως συμβατό με RoHS

Στοιχεία Ηλεκτρολογικής & Μηχανικής Απόδοσης Υλικού

Στοιχείο δοκιμής	Μέθοδος δοκιμής	Κατάσταση	Μονάδα	Τυπική τιμή
Διηλεκτρική σταθερά (Dk) @ 10 GHz	IPC-TM-650 2.5.5.5	23°C	-	10,2±0,2
Συντελεστής διάχυσης (Df) @ 10 GHz	IPC-TM-650 2.5.5.5	23°C	-	0,0038
Δύναμη απολέπισης	IPC-TM-650 2.4.8	288°C/10 δευτ	N/mm (lb/in)	0,7 (4)
Αντίσταση όγκου	IPC-TM-650 2.5.17.1	Κατάσταση Α	MΩ·cm	2×10⁸
Επιφανειακή αντίσταση	IPC-TM-650 2.5.17.1	Κατάσταση Α	MΩ	4×107
Απορρόφηση νερού	IPC-TM-650 2.6.2.1	Δ-24/23	%	0,16
CTE 3 αξόνων (30~260°C)	IPC-TM-650 2.4.24	Δοκιμή TMA	ppm/°C	X＜19, Y＜19, Z＜20
Διηλεκτρική τάση διακοπής	IPC-TM-650 2.5.6	Δ-48/50+Δ-4/23	kV	20
Αντοχή σε θερμική καταπόνηση	IPC-TM-650 2.4.13.1	288°C, 10 δευτ	-	Περάστε οπτική επιθεώρηση
Αντίσταση στη φλόγα	UL94	Γ-48/23/50	Εκτίμηση	V0

Τυπικά πεδία εφαρμογής

Με υψηλή διηλεκτρική σταθερά, χαμηλή απώλεια υψηλής συχνότητας, εξαιρετική απόδοση μόνωσης και ανώτερη θερμική και δομική σταθερότητα, τα PCB FSD1020T αναπτύσσονται ευρέως σε συστήματα βιομηχανικού ελέγχου υψηλής ισχύος και ακριβείας:

Εξοπλισμός τοπογραφίας και χαρτογράφησης
Συστήματα ελέγχου πτήσης UAV
Συσκευές παρακολούθησης βιομηχανικής ασφάλειας
Ευφυή συστήματα μεταφορών
Εξοπλισμός κατασκευής μηχανημάτων ακριβείας
Συστήματα πλοήγησης με πλοίο
Εξοπλισμός πύργων δοκιμής οδήγησης οχήματος

Πίνακας κυκλωμάτων 2 στρωμάτων FSD1020T PCB High-DK Low-Loss RF
