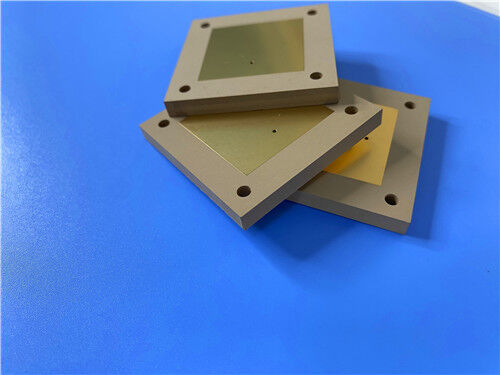

0.8mm TP2500 Υποστρώμα 2 στρώσεων RF PCB Πραγματική χρυσοπλαστική

Αυτό το προσαρμοσμένο 2-στρώμα TP2500 PCB χρησιμοποιεί το θερμοπλαστικό υπόστρωμα υψηλής συχνότητας χωρίς γυαλί της Wangling, αναμεμειγμένο από κεραμικά πληρωτικά και ρητίνη PPO για να προσφέρει αξιόπιστη απόδοση RF για συμπαγείς, ηλεκτρονικές συναρμολογήσεις υψηλής αξιοπιστίας. Με διαστάσεις 78mm x 43.05mm, η πλακέτα διατηρεί αυστηρή ανοχή διαστάσεων ±0.15mm και υιοθετεί καθαρή επιχρύσωση χωρίς νικέλιο για μεταλλουργία επιφανειών. Δεν εφαρμόζεται μάσκα συγκόλλησης ή σημάδια μεταξοτυπίας σε καμία πλευρά του ελάσματος. Η διάταξη βασίζεται αποκλειστικά σε κατασκευή μέσω οπών χωρίς τυφλές οπές, υποστηρίζοντας δρομολόγηση ελάχιστης γραμμής και χώρου 6/8 mil παράλληλα με ελάχιστο μέγεθος οπής 0.25mm. Τα εξωτερικά χάλκινα στρώματα φινίρονται σε βάρος χαλκού 1oz και η επιμετάλλωση οπών 20 μm εξασφαλίζει σταθερή ηλεκτρική διασύνδεση. Φέρει 26 αποτυπώματα εξαρτημάτων, 49 συνολικά επαφές και 36 οπές που αντιστοιχούν σε μόνο ένα ηλεκτρικό δίκτυο. Κάθε τελικό PCB περνάει από ολοκληρωμένο ηλεκτρικό έλεγχο πριν από την αποστολή και πληροί τα ποιοτικά πρότυπα IPC-Class-2. Αρχεία σχεδίασης Gerber RS-274-X γίνονται δεκτά για κατασκευή, με διαθέσιμες επιλογές αποστολής σε πελάτες παγκοσμίως.

PCB Προδιαγραφή

Θερμοπλαστικό PCB υψηλής συχνότητας απαιτούν αυστηρό έλεγχο διαστάσεων για τη διατήρηση σταθερής ακεραιότητας σήματος σε ζώνες μικροκυμάτων. Ο παρακάτω πίνακας συγκεντρώνει όλες τις φυσικές προδιαγραφές, τους περιορισμούς κατασκευής και τις λεπτομέρειες επεξεργασίας επιφανειών για αυτό το κύκλωμα TP2500 για την ανασκόπησή σας.

Στοίβα PCB-πάνω

Η στοίβα μιας πλακέτας καθορίζει άμεσα τη συμπεριφορά της αντίστασης για κυκλώματα RF. Ο παρακάτω πίνακας περιγράφει τη διαμόρφωση των στρωμάτων αυτής της άκαμπτης πλακέτας 2 στρωμάτων, παραθέτοντας το χάλκινο φύλλο και το υπόστρωμα πυρήνα από πάνω προς τα κάτω.

Στατιστικά PCB

Τα στατιστικά διάταξης απεικονίζουν την πολυπλοκότητα του κυκλώματος και την κατανομή επαφών/οπών που εξάγονται απευθείας από το υποβληθέν σχέδιο. Αυτός ο πίνακας συνοψίζει κρίσιμες μετρικές διάταξης που εξάγονται από το αρχείο σχεδίασης PCB.

Εισαγωγή Υλικού Wangling TP

Το Wangling TP2500 ανήκει σε μια διακριτή σειρά θερμοπλαστικών υποστρωμάτων υψηλής συχνότητας. Η διηλεκτρική του μήτρα συνδυάζει κεραμική σκόνη και ρητίνη πολυφαινυλενίου οξειδίου (PPO) χωρίς ενίσχυση υφασμένου γυαλιού. Οι σχεδιαστές μπορούν να προσαρμόσουν τη διηλεκτρική σταθερά προσαρμόζοντας την αναλογία κεραμικών πληρωτικών και ρητίνης PPO. Κατασκευασμένο μέσω ιδιόκτητης διαδικασίας, το υλικό προσφέρει σταθερή διηλεκτρική απόδοση και μακροπρόθεσμη αξιοπιστία. Η οικογένεια TP ακολουθεί απλούς κανόνες ονομασίας: TP αναφέρεται σε γυμνό υπόστρωμα χωρίς επικάλυψη, το TP-1 είναι ελάσμα με επικάλυψη χαλκού μονής όψης και το TP-2 διαθέτει φύλλο χαλκού ελασματοποιημένο και στις δύο πλευρές.

Χαρακτηριστικά

Η διηλεκτρική σταθερά μπορεί να προσαρμοστεί μεταξύ 3 και 25 για να ταιριάζει με τις απαιτήσεις του κυκλώματος και παραμένει σταθερή. Κοινές βαθμίδες Dk περιλαμβάνουν 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16 και 20. Διατηρεί χαμηλή διηλεκτρική απώλεια. η απώλεια αυξάνεται σταδιακά με τη συχνότητα, ωστόσο η διακύμανση παραμένει περιορισμένη κάτω από τα 10 GHz.

Υποστηρίζεται συνεχής λειτουργία από -100°C έως +150°C με εξαιρετική ανοχή σε χαμηλές θερμοκρασίες. Θερμοκρασίες άνω των 180°C μπορεί να οδηγήσουν σε παραμόρφωση του υποστρώματος, αποκόλληση του χάλκινου φύλλου και αισθητές μεταβολές στην ηλεκτρική απόδοση.

Διατίθενται πολλαπλές επιλογές πάχους, ξεκινώντας από ελάχιστο 0.5mm, και υποστηρίζονται προσαρμοσμένες προδιαγραφές πάχους.

Ανθεκτικό στην ακτινοβολία και ιδιότητες χαμηλής εκπομπής αερίων.

Ιδανική επιλογή υλικού για πλοήγηση Beidou, εξοπλισμό που φέρουν πύραυλοι, συστήματα πυροκροτητών και σχέδια μικροσκοπικών κεραιών.

Το χάλκινο φύλλο συνδέεται πολύ πιο στιβαρά στον διηλεκτρικό πυρήνα σε σύγκριση με κεραμικά υποστρώματα με μεταλλουργία κενού. Το υλικό υποστηρίζει εύκολα μηχανική επεξεργασία, συμπεριλαμβανομένης της διάτρησης, της περιστροφής, της λείανσης, της κοπής και της χάραξης, ικανότητες που τα κεραμικά υποστρώματα δυσκολεύονται να επιτύχουν.

Η κατασκευή PCB χρησιμοποιεί τυπικές ροές εργασίας θερμοπλαστικής επεξεργασίας, προσφέροντας υψηλότερη απόδοση παραγωγής και σημαντικά χαμηλότερο κόστος κατασκευής από κεραμικές εναλλακτικές. Οι κατασκευές πολλαπλών στρωμάτων γενικά δεν συνιστώνται. Εάν απαιτείται στοίβαξη πολλαπλών στρωμάτων, πρέπει να επιλεγεί προεμποτισμένο υλικό χαμηλής θερμοκρασίας και απαιτείται πλήρης έλεγχος σκοπιμότητας.

Δεν έχει βαθμολογία για δοκιμές θερμικού σοκ 260°C και είναι ασύμβατο με συγκόλληση με κυματοειδή ροή. Συνιστάται χειροκίνητη συγκόλληση με κολλητήρι σταθερής θερμοκρασίας. Η συγκόλληση αναρροής δεν προτιμάται. εάν απαιτείται επεξεργασία αναρροής, η μέγιστη θερμοκρασία δεν πρέπει να υπερβαίνει τους 200°C με πλήρη επικύρωση της σταθερότητας.

Τυπικές Εφαρμογές

• Συστήματα πλοήγησης Beidou
• Εξοπλισμός που φέρουν πύραυλοι
• Πυροκροτητές
• Μικροσκοπικές κεραίες

Πληροφορίες Ποιότητας & Παραγωγής

Αρχεία σχεδίασης Gerber RS-274-X γίνονται δεκτά για κατασκευή. Η κατασκευή ακολουθεί τα πρότυπα IPC-Class-2 και διατίθενται επιλογές παγκόσμιας παράδοσης.

Συμπέρασμα

Αυτό το 2-στρώμα PCB υψηλής συχνότητας Wangling TP2500 χρησιμοποιεί καθαρή επιχρύσωση χωρίς νικέλιο, ιδανικό για συστήματα που απαιτούν σταθερή αντίσταση επαφής χωρίς κινδύνους διάχυσης νικελίου. Κατασκευασμένο σε θερμοπλαστικό υπόστρωμα PPO-κεραμικό χωρίς γυαλί, διαθέτει προσαρμόσιμη διηλεκτρική απόδοση, αντοχή στην ακτινοβολία και χαμηλή εκπομπή αερίων, καλύπτοντας τις αυστηρές απαιτήσεις της πλοήγησης Beidou, των πλατφορμών που φέρουν πύραυλοι και του συμπαγούς υλικού κεραιών. Κάθε PCB υποβάλλεται σε υποχρεωτικό ηλεκτρικό έλεγχο πριν από την αποστολή για να εγγυηθεί αξιόπιστη ποιότητα. Σε σύγκριση με τα κεραμικά υποστρώματα, το TP2500 παρέχει ανώτερη μηχανική κατεργασιμότητα και μειωμένο κόστος παραγωγής, καθιστώντας το μια πρακτική προσαρμοσμένη λύση PCB για πρωτότυπα RF υψηλής αξιοπιστίας και παραγωγές χαμηλού όγκου παγκοσμίως.
