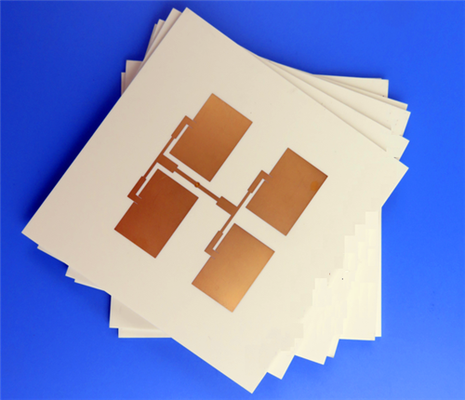

Δύο στρώματα TFA294 PCB μικροκυμάτων χαμηλής απώλειας με καταδύσεις χρυσού

Αυτό το προσαρμοσμένο άκαμπτο PCB υψηλής συχνότητας 2 στρωμάτων χρησιμοποιεί σύνθετο διηλεκτρικό υπόστρωμα αεροδιαστημικής ποιότητας TFA294 χωρίς γυαλί από κεραμικό PTFE. Σχεδιασμένη για εξαιρετικά σταθερές εφαρμογές μικροκυμάτων και κυμάτων χιλιοστών με χαμηλές απώλειες, η πλακέτα διαθέτει φινίρισμα επιφάνειας από χρυσό εμβάπτισης με δομή διπλής όψης χωρίς μάσκα και μεταξοτυπία. Κάθε μονάδα υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή, διασφαλίζοντας ανώτερη συνέπεια και μακροπρόθεσμη αξιοπιστία για ηλεκτρονικά συστήματα υψηλής τεχνολογίας ραδιοσυχνοτήτων και αεροδιαστημικής.

Προδιαγραφές PCB

Δομή στοίβαξης στρώματος PCB

Έργα τέχνης και πρότυπα ποιότητας

Μορφή έργου τέχνης: Κατασκευασμένο με τυπικά αρχεία Gerber RS-274-X για να διασφαλιστεί η ακριβής διαμόρφωση κυκλωμάτων και η πλήρης συμβατότητα κατασκευής.

Πρότυπο ποιότητας: Όλες οι διαδικασίες κατασκευής και επιθεώρησης συμμορφώνονται αυστηρά με τις προδιαγραφές αξιοπιστίας IPC-Class-2 για σταθερή απόδοση και μακροπρόθεσμη δομική αντοχή.

Κάλυψη υπηρεσιών: υποστήριξη παγκόσμιας παράδοσης και αξιόπιστη προμήθεια προϊόντων για διεθνή έργα PCB υψηλής συχνότητας.

Επισκόπηση υλικού της σειράς TFA

Η σειρά TFA αντιπροσωπεύει προηγμένο χωρίς γυαλίPTFEκεραμικά σύνθετα διηλεκτρικά υποστρώματα, υιοθετώντας καινοτόμες διαδικασίες ανάμειξης νανοκεραμικών και εξειδικευμένων διαστρώσεων αντί της παραδοσιακής κατασκευής εμποτισμού ινών γυαλιού. Εξαλείφοντας το φαινόμενο του υαλοβάμβακα κατά τη διάδοση των ηλεκτρομαγνητικών κυμάτων, αυτό το υλικό ελαχιστοποιεί την ανισοτροπία του άξονα X/Y/Z και παρέχει εξαιρετικά ομοιόμορφες ηλεκτρικές, θερμικές και μηχανικές ιδιότητες. Διαθέτει εξαιρετική σταθερότητα συχνότητας, εξαιρετικά χαμηλές διηλεκτρικές απώλειες και απόδοση θερμικής διαστολής που ταιριάζει με τον χαλκό. Διαθέσιμη με τέσσερις προσαρμόσιμες διηλεκτρικές σταθερές (2.94, 3.0, 6.15, 10.2), η σειρά TFA χρησιμεύει ως εναλλακτικές λύσεις υψηλής αξιοπιστίας, αεροδιαστημικής ποιότητας στα εισαγόμενα υποστρώματα υψηλής συχνότητας.

Βασικά χαρακτηριστικά και πλεονεκτήματα του TFA294

Σταθερή διηλεκτρική απόδοση: Παρέχει σταθερό DK 2,94 στα 10 GHz και εξαιρετικά χαμηλό DF 0,0010 (10/20 GHz) / 0,0012 (40 GHz), επιτρέποντας τη μετάδοση σήματος ευρυζωνικών και χιλιοστών κυμάτων χαμηλών απωλειών.

Ultra-Low TCDK: Διατηρεί ελάχιστο TCDK -5 ppm/°C στους -55°C έως 150°C, εξασφαλίζοντας σταθερές διηλεκτρικές ιδιότητες κάτω από ακραίες διακυμάνσεις θερμοκρασίας.

Balanced Low CTE: Διαθέτει αντιστοιχισμένες τιμές CTE (18 ppm/°CX/Y, 32 ppm/°C άξονας Z) στην περιοχή από -55°C έως 288°C, μετριάζοντας τη θερμική καταπόνηση και ενισχύοντας τη δομική αξιοπιστία της PTH.

Αποτελεσματική θερμική απαγωγή: Με θερμική αγωγιμότητα 0,59 W/mk, διαχέει γρήγορα τη λειτουργική θερμότητα και αποτρέπει την υποβάθμιση της απόδοσης υπό συνεχείς συνθήκες εργασίας υψηλής ισχύος.

Χαμηλή ευαισθησία υγρασίας: Η εξαιρετικά χαμηλή απορρόφηση υγρασίας 0,03% αποτρέπει τη μετατόπιση των ηλεκτρικών παραμέτρων σε υγρά περιβάλλοντα, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία κυκλώματος.

Τυπικά σενάρια εφαρμογής

Αξιοποιώντας τη δομή χωρίς γυαλί, τις εξαιρετικά χαμηλές απώλειες, την ακραία σταθερότητα θερμοκρασίας και την ελάχιστη ανισοτροπία, τα PCB TFA294 είναι ιδανικά για συστήματα υψηλής ακρίβειας και ευαίσθητα στη φάση σε τομείς αεροδιαστημικής, στρατιωτικής και δορυφορικής επικοινωνίας:

• Αεροδιαστημικός και αερομεταφερόμενος εξοπλισμός, ηλεκτρονικά συστήματα αεροσκαφών εντός καμπίνας
• Κυκλώματα μικροκυμάτων υψηλής ακρίβειας και συστήματα κεραιών ευαίσθητα στη φάση
• Ραντάρ έγκαιρης προειδοποίησης και αερομεταφερόμενες συσκευές ραντάρ
• Κεραίες φάσεων και δίκτυα διαμόρφωσης δέσμης
• Δορυφορικά συστήματα επικοινωνίας και πλοήγησης
• Μονάδες ενισχυτή ισχύος υψηλής συχνότητας
