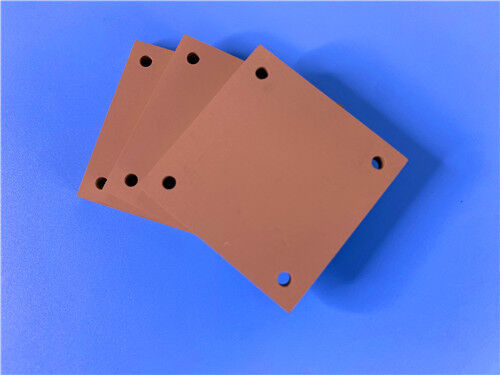

Αυτό το προσαρμοσμένο μονόστρωμα άκαμπτο υψηλής συχνότητας PCB χρησιμοποιείΡότζερς TMM10θερμοστεγή μικροκυμάτων σύνθετο λαμινίτη, παρέχοντας τα συνδυασμένα πλεονεκτήματα των κεραμικών και των υποστρώσεων PTFE με βελτιωμένη κατασκευαστικότητα.Διαθέτει κατασκευή χωρίς μάσκα συγκόλλησης και χωρίς μεταξοειδή με επιφάνεια OSP, όλες οι μονάδες υποβάλλονται σε ηλεκτρική δοκιμή 100% πριν από την παράδοση, ώστε να εξασφαλίζεται αξιόπιστη δομική ακεραιότητα και σταθερή απόδοση ραδιοσυχνοτήτων/μικροκυμάτων για εφαρμογές υψηλής ακρίβειας.
Προδιαγραφές PCB
| Παράμετρος |
Προδιαγραφές |
| Βασικό υλικό |
Ροζέρς TMM10 θερμοθεραπεία μικροκυμάτων σύνθετο λαμινίτη |
| Διαμόρφωση στρώματος |
Μονομερή άκαμπτη δομή PCB |
| Διάσταση του πίνακα |
990,05 mm × 56,9 mm (1 κομμάτι), ανοχή διαστάσεων: ±0,15 mm |
| Ελάχιστο ίχνος / χώρος |
4 ml / 5 ml |
| Ελάχιστη διάμετρος μηχανικής τρύπας |
0.35mm |
| Μέσω τύπου |
Καθαρή διάτρηση μέσω σχεδιασμού, χωρίς τυφλούς διαδρόμους |
| Δάχος τελικής σανίδας |
1.6mm |
| Εξωτερικό βάρος χαλκού |
1 ουγκιά (1.4 ml) εξωτερικό στρώμα χαλκού |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Τελεία επιφάνειας |
OSP (οργανικό συντηρητικό συγκόλλησης) |
| Διάφραξη μεταξοειδούς |
Χωρίς μεταξοπλέκτης |
| Σκάφος μάσκας συγκόλλησης |
Χωρίς μάσκα συγκόλλησης |
| Επιθεώρηση ποιότητας |
100% πλήρης ηλεκτρική δοκιμή πριν από την παράδοση |
Δομή συσσώρευσης στρωμάτων PCB
| Ορισμός στρώματος |
Τεχνικές προδιαγραφές |
| Επάνω στρώμα χαλκού |
35μm πάχος τελικού χαλκού |
| Υπόστρωμα διηλεκτρικού πυρήνα |
Rogers TMM10 πυρήνας, 1,524 mm (60mil) πάχος |
Τέχνη και συμμόρφωση ποιότητας
Τύπος σχεδίου: Κατασκευάζεται με τα πρότυπα Gerber RS-274-X για ακριβή μοτίβα και καθολική συμβατότητα διαδικασίας.
Συμμόρφωση ποιότητας: πλήρης συμμόρφωση με τα κριτήρια IPC-Class-2 για τη διασφάλιση σταθερής ηλεκτρικής απόδοσης και δομικής αξιοπιστίας.
Παγκόσμια ικανότητα εφοδιασμού: Υποστηρίζει την παγκόσμια παράδοση για την εξυπηρέτηση παγκόσμιων εφαρμογών PCB υψηλής συχνότητας.
Προφίλ υλικού Rogers TMM10
Το Rogers TMM10 είναι ένα υψηλής απόδοσης θερμοστεγμένο μικροκυκλικό σύνθετο διηλεκτρικό στρώμα. It integrates the superior characteristics of traditional PTFE and ceramic substrates while eliminating the inherent mechanical limitations and complicated processing workflows of conventional high-frequency materialsΤο υλικό αυτό παρέχει εξαιρετική ηλεκτρική σταθερότητα, αξιόπιστη μηχανική ανθεκτικότητα και απλοποιημένη κατασκευή, καθιστώντας το ιδανικό για διάφορα σχέδια κυκλωμάτων μικροκυμάτων υψηλής ακρίβειας.
Υλικά Πλεονεκτήματα
Υψηλότερη μηχανική σταθερότητα: Αντιστέκεται στην ροή και την ψυχρή ροή υπό συνεχές στρες λειτουργίας, διατηρώντας ακριβή γεωμετρία κύκλου και σταθερή υψηλής συχνότητας απόδοση μακροπρόθεσμα.
Εξαιρετική χημική συμβατότητα: Αντέχει στα τυποποιημένα χημικά επεξεργασίας PCB, ελαχιστοποιώντας τη βλάβη του υποστρώματος και βελτιστοποιώντας την απόδοση κατασκευής και τη σταθερότητα της ποιότητας.
Απλουστευμένη διαδικασία επικάλυψης: Εξάλειψη της προεπεξεργασίας ναφθανικού νατρίου για την ηλεκτρολόγητη επικάλυψη, εξορθολογισμός της κατασκευής και μείωση του κόστους παραγωγής.
Υψηλή αξιοπιστία σύνδεσης σύρματος: Η σταθερή δομή θερμοστεγούς ρητίνης επιτρέπει αξιόπιστη ικανότητα σύνδεσης σύρματος για εφαρμογές συσκευασίας υψηλής ακρίβειας.
Τυπικά πεδία εφαρμογής
Συνδυάζοντας υψηλή διηλεκτρική σταθερή, εξαιρετικά χαμηλή απώλεια υψηλής συχνότητας, θερμική επέκταση που ταιριάζει με το χαλκό και ανώτερη προσαρμοστικότητα της διαδικασίας,Τα PCB που βασίζονται στο Rogers TMM10 εφαρμόζονται ευρέως σε συστήματα επικοινωνίας μικροκυμάτων και δορυφόρων υψηλής ακρίβειας:
- Εξοπλισμός δοκιμής τσιπ ημιαγωγών υψηλής ακρίβειας
- Συσκευές διηλεκτρικών πολωτών μικροκυμάτων
- Μονάδες δορυφορικών συστημάτων επικοινωνίας
- Άλλες συσκευές για την κατασκευή ηλεκτρικών συσκευών για την παραγωγή ηλεκτρικών συσκευών
