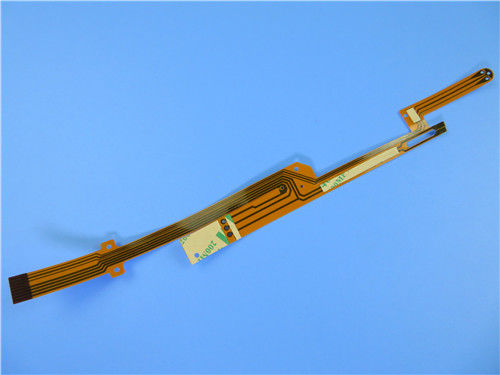

94-V0 τα διπλά πλαισιωμένα εύκαμπτα PCB επιβιβάζονται σε 0.15mm πυκνά για τις κεραίες

94-V0 τα διπλά πλαισιωμένα εύκαμπτα PCB επιβιβάζονται σε 0.15mm πυκνά για τις κεραίες

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-280.V1.0
Υλικό βάσεων:
PET
Αρίθμηση στρώματος:
2 στρώματα
Πάχος PCB:
0.15mm
Μέγεθος PCB:
90.81 X 20.33mm
Coverlay:
Κίτρινο τοπ/άσπρο κατώτατο σημείο
Silkscreen:
Μαύρος
Βάρος χαλκού:
1OZ
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

94-V0 εύκαμπτος πίνακας PCB

,

Το διπλάσιο πλαισίωσε τον εύκαμπτο πίνακα PCB

,

94-V0 διπλό πλαισιωμένο εύκαμπτο PCB

Περιγραφή προϊόντος

Το διπλάσιο πλαισίωσε το εύκαμπτο PCB σε Polyimide με το χρυσό βύθισης και 0.15mm πυκνά για τις κεραίες

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της κεραίας. Είναι ένα 2 στρώμα FPC κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi, άσπρος coverlay και κίτρινος coverlay εφαρμόζεται χωριστά από τη τοπ πλευρά και την κατώτατη πλευρά. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber.

Φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB 90.81 X 20.33mm
Αριθμός στρωμάτων 2
Τύπος πινάκων Εύκαμπτο PCB
Πάχος πινάκων 0.15mm
Υλικό πινάκων PET 25µm
Υλικός προμηθευτής πινάκων Shengyi
Αξία Tg του υλικού πινάκων 60
Πάχος $cu PTH 20µm
Εσωτερικό $cu Iayer thicknes ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας 35 µm
Χρώμα Coverlay Κίτρινο τοπ/άσπρο κατώτατο σημείο
Αριθμός Coverlay 2
Πάχος Coverlay 25 µm
Υλικό τονωτικών Polyimide
Πάχος τονωτικών 0.2mm
Τύπος μελανιού Silkscreen IJR-4000 MW300
Προμηθευτής Silkscreen TAIYO
Χρώμα Silkscreen Μαύρος
Αριθμός Silkscreen 1
Δοκιμή αποφλοίωσης Coverlay Κανένας peelable
Προσκόλληση μύθου 3M 90 καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή
Η επιφάνεια τελειώνει Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται Ναι
Famability 94-V0
Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

94-V0 τα διπλά πλαισιωμένα εύκαμπτα PCB επιβιβάζονται σε 0.15mm πυκνά για τις κεραίες 0

94-V0 τα διπλά πλαισιωμένα εύκαμπτα PCB επιβιβάζονται σε 0.15mm πυκνά για τις κεραίες 1

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Υλικό optionality

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Ανταγωνιστική τιμή

Υψηλή τεχνολογία

Εφαρμογές

Κινητή τηλεφωνική ενσωματωμένη κεραία FPC βιομηχανικός έλεγχος ακουστικός εξοπλισμός, ιατρικός μαλακός πίνακας αριθμητικών πληκτρολογίων

Συστατικά ενός εύκαμπτου κυκλώματος

Ένα εύκαμπτο κύκλωμα αποτελείται από το φύλλο αλουμινίου χαλκού, διηλεκτρικό substrate+ coverlay και συγκολλητικό.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού (των ΕΔ) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.

Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 μm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:

1. Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων

2. Πολύ καλές ηλεκτρικές ιδιότητες

3. Καλή χημική αντίσταση

Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 μm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.

94-V0 τα διπλά πλαισιωμένα εύκαμπτα PCB επιβιβάζονται σε 0.15mm πυκνά για τις κεραίες 2
94-V0 τα διπλά πλαισιωμένα εύκαμπτα PCB επιβιβάζονται σε 0.15mm πυκνά για τις κεραίες 3
