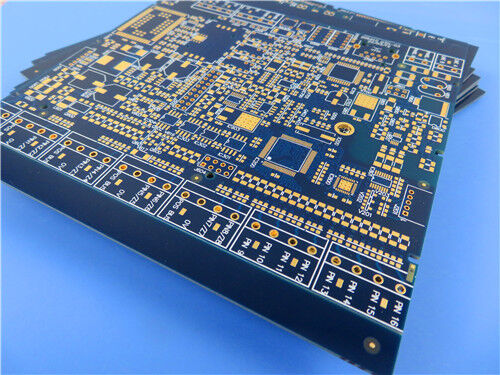

Αυτό το 4-στρωτό άκαμπτο υβριδικό ραδιοσυχνοποιημένο PCB είναι κατασκευασμένο από υλικό υψηλής συχνότητας F4BM265 και διαλεκτρικά υλικά FR-4 της σειράς S1000-2M,κατασκευασμένα με κυκλώματα ελεγχόμενης αντίστασης και τυφλά μέσω δομών. Κατασκευάζεται σύμφωνα με τα κριτήρια αξιοπιστίας IPC-Class-3, το PCB υιοθετεί επιφανειακό φινίρισμα ENIG, μπλε μάσκα συγκόλλησης δύο πλευρών με λευκή υπογραφή, επικάλυψη χαλκού 25μm,και 35μm τελικό χαλκό σε κάθε αγωγό στρώμαΔιαθέτει συνολικό πάχος πλάκας 4,14 mm και διάμετρο πλακέτας 245 mm × 245 mm (1pcs), παρέχοντας σταθερά χαρακτηριστικά αντίστασης,ανώτατη διηλεκτρική σταθερότητα και αξιόπιστες διαμετρικές επιδόσεις για εφαρμογές επικοινωνίας υψηλής ραδιοσυχνότητας και μικροκυμάτων.
Προδιαγραφές PCB
| Παράμετρος |
Προδιαγραφές |
| Διαμόρφωση στρώματος |
4 στρώσεις άκαμπτο πολυστρωτό PCB |
| Διάσταση του πίνακα |
245 mm × 245 mm (1 κομμάτι) |
| Τελειωμένο πάχος στρώσης |
4.14mm |
| Σύνθεση της συσσώρευσης PCB |
3mm F4BM265 πυρήνας + S1000-2MB προεπιλογή + 0,5mm S1000-2M πυρήνας |
| Τελειωμένο πάχος χαλκού |
35 μm τελικό χαλκό για κάθε στρώμα |
| Μέσω της δομής |
Συμπεριλαμβανομένων των τυφλών διαδρόμων |
| Μέσα από πάχος επικάλυψης |
Δυνατότητα εκτόξευσης |
| Απαιτούμενη αντίσταση |
Προσαρμοσμένο σχεδιασμό ελεγχόμενης αντίστασης |
| Τελεία επιφάνειας |
ΕΝΙΓ |
| Μασκα και Σιδεροπετσέτα |
Γαλάζια μάσκα συγκόλλησης + λευκή επιγραφή στις πάνω και κάτω πλευρές |
| Πρότυπο ποιότητας |
Διάταξη IPC-3 |
F4BM265 Σύνοψη υλικού
F4BM, F4BME και F4BM265 είναι υαλοπλαστικές ύλες ενισχυμένες με υαλοπλαστικό υλικό PTFE, με επένδυση χαλκού, κατασκευασμένες με τυποποιημένη διαδικασία επένδυσης με σύνθετο υαλοπλαστικό υλικό, ρητίνη PTFE και φιλμ PTFE.Με βελτιωμένες ηλεκτρικές ιδιότητες σε σχέση με τα τυποποιημένα υποστρώματα F4B, διαθέτουν ευρύτερο εύρος ρυθμιζόμενης Dk, χαμηλότερη διηλεκτρική απώλεια, υψηλότερη αντίσταση μόνωσης και βελτιωμένη λειτουργική σταθερότητα,που χρησιμεύουν ως κατάλληλες εναλλακτικές λύσεις για τα εισαγόμενα υφάσματα υψηλής συχνότητας.
Το F4BM και το F4BME μοιράζονται τον ίδιο διηλεκτρικό πυρήνα, αλλά διαφέρουν στη διαμόρφωση χαλκού.Το F4BME υιοθετεί αντίστροφο χαλκό RTF για να επιτύχει ανώτερη απόδοση PIMΗ διηλεκτρική σταθερά του μπορεί να ρυθμιστεί με ακρίβεια ρυθμίζοντας την αναλογία της ρητίνης PTFE και του υαλοπλαστικού.Η υψηλότερη περιεκτικότητα σε γυάλινες ίνες συμβάλλει στην υψηλότερη Dk, καλύτερη διαμετρική σταθερότητα, χαμηλότερη CTE, βελτιστοποιημένη ιδιότητα μετατόπισης θερμοκρασίας, με μικρή αύξηση της διηλεκτρικής απώλειας.
Βασικά χαρακτηριστικά υλικού
Εναρμόσιμη διηλεκτρική σταθερά: τυπική Dk που κυμαίνεται από 2,17 έως 3.0, προσαρμοσμένη Dk διαθέσιμη κατόπιν αιτήματος
Χαμηλή Δηλεκτρική Απώλεια Ραδιοσυχνοτήτων: Ο βελτιστοποιημένος συνδυασμός ελαχιστοποιεί την εξασθένιση του σήματος υψηλής συχνότητας
Ανώτερη απόδοση PIM: Η παραλλαγή F4BME με αντιστροφή χαλκού RTF προσφέρει εξαιρετικές επιδόσεις PIM
Βελτιωμένη αποδοτικότητα κόστους: Πολλαπλά διαθέσιμα μεγέθη πλακών για τη μείωση του συνολικού κόστους κατασκευής
Ειδική περιβαλλοντική αντοχή: Εξαιρετική ικανότητα κατά της ακτινοβολίας και χαμηλή ιδιοκτησία εκπομπής αερίων
Διαθεσιμότητα μαζικής παραγωγής: Προμήθεια σε εμπορική κλίμακα με σταθερή αναλογία κόστους-αποτελέσματος
Τυπικά σενάρια εφαρμογής
- Συστήματα μικροκυμάτων και ραδιοσυχνοτήτων, στρατιωτικά συστήματα ραντάρ
- Μετατροπές φάσης και παθητικά εξαρτήματα μικροκυμάτων
- Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών
- Δίκτυα τροφοδοσίας κερατοειδών και συστήματα κερατοειδών φάσης
- Τερματικά δορυφορικών επικοινωνιών και κεραίες σταθμών βάσης
