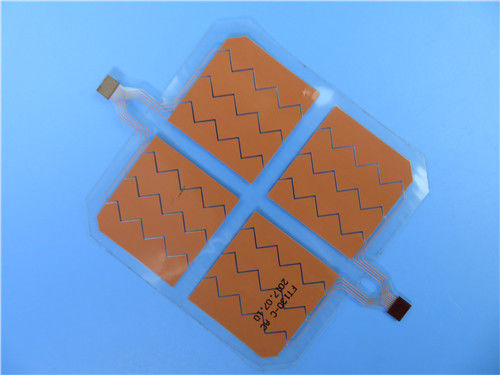

Το ενιαίο στρώμα 0.15mm εύκαμπτος πίνακας PCB στηρίχτηκε στη διαφανή PET

Ενιαίο εύκαμπτο PCB στρώματος που στηρίζεται στη διαφανή PET με το χρυσό βύθισης και το τονωτικό pi για τον αυτοκινητικό αισθητήρα

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή του ενισχυτή μικροκυμάτων. Είναι ένα ενιαίο στρώμα FPC κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο μέρος παρεμβολής.

Φύλλο παραμέτρου και στοιχείων

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Κανένα ελάχιστης δείγμα ποσότητας διαταγής και χαμηλότερου κόστους.

Η συνάντηση του τυπωμένου πίνακα κυκλωμάτων σας χρειάζεται από το PCB τη διαμόρφωση πρωτοτύπου στην παραγωγή μαζικού όγκου.

Εφαρμογές

Λέιζερ επικεφαλής FPC, μαλακός πίνακας καμερών PC ταμπλετών, αυτοκινητικός ευκίνητος πίνακας αισθητήρων

Διευκρινίσεις FPC

Σύμφωνα με το συνδυασμό υλικού βάσεων και φύλλου αλουμινίου χαλκού, ο εύκαμπτος πίνακας κυκλωμάτων μπορεί να διαιρεθεί σε δύο τύπους: εύκαμπτος πίνακας με το συγκολλητικό και εύκαμπτο πίνακα χωρίς κόλλα. Η τιμή του μη αυτοκόλλητου εύκαμπτου PCB είναι πολύ υψηλότερη από αυτή του συγκολλητικού εύκαμπτου PCB, αλλά η ευελιξία της, που συνδέουν τη δύναμη μεταξύ του φύλλου αλουμινίου χαλκού και του υποστρώματος και η λειότητα της ύλης συγκολλήσεως είναι επίσης καλύτερες από αυτή του συγκολλητικού εύκαμπτου PCB. Έτσι χρησιμοποιείται μόνο στις καταστάσεις υψηλής ζήτησης, όπως: COF (ΤΣΙΠ στον ΕΥΚΊΝΗΤΟ, εύκαμπτο πίνακα με το γυμνό τσιπ, η υψηλή λειότητα του μαξιλαριού) και ούτω καθεξής. Επειδή η τιμή της είναι υψηλή, το μεγαλύτερο μέρος του εύκαμπτου PCBs που χρησιμοποιείται στην αγορά είναι ακόμα συγκολλητικός εύκαμπτος πίνακας κυκλωμάτων. Επειδή ο εύκαμπτος πίνακας κυκλωμάτων χρησιμοποιείται κυρίως στην κατάσταση όπου η κάμψη απαιτείται, εάν το σχέδιο ή η διαδικασία δεν είναι λογικό, είναι εύκολο να παραχθούν micro-cracks, η συγκόλληση και άλλες ατέλειες.

Οικονομία της χρησιμοποίησης FPC

Εάν το σχέδιο κυκλωμάτων είναι σχετικά απλό, ο συνολικός όγκος είναι μικρός, και το διάστημα είναι κατάλληλο, η παραδοσιακή εσωτερική σύνδεση είναι πολύ φτηνότερη. Τα εύκαμπτα κυκλώματα είναι μια καλή επιλογή σχεδίου εάν το κύκλωμα είναι σύνθετο, επεξεργάζεται πολλά σήματα ή έχει τις ειδικές ηλεκτρικές ή μηχανικές απαιτήσεις. Όταν το μέγεθος και η απόδοση των εφαρμογών υπερβαίνουν την ικανότητα των άκαμπτων κυκλωμάτων, η εύκαμπτη συνέλευση είναι η πιό οικονομική. Ένα μαξιλάρι 12mil με ένα 5mil μέσω της τρύπας και ένα εύκαμπτο κύκλωμα με τις γραμμές και το διάστημα 3mil μπορούν να κατασκευαστούν σε μια λεπτή ταινία. Επομένως, είναι πιό αξιόπιστο για να τοποθετήσει το τσιπ άμεσα στην ταινία. Δεν υπάρχει καμία φλόγα - καθυστερών που θα μπορούσε να είναι μια ιονική πηγή. Αυτές οι ταινίες μπορούν να είναι προστατευτικές και σταθεροποιημένες στις υψηλότερες θερμοκρασίες για να λάβουν τις υψηλότερες θερμοκρασίες μετάβασης γυαλιού. Τα εύκαμπτα υλικά είναι λιγότερο δαπανηρά από τα άκαμπτα υλικά επειδή είναι χωρίς συνδετήρες.
