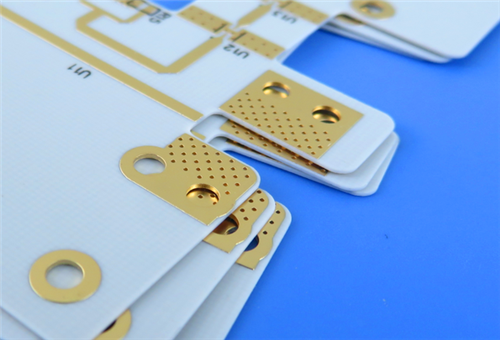

Αυτό το PCB είναι ένα προσαρμοσμένο 2 στρώματα άκαμπτο υψηλής συχνότητας πλάνο κατασκευασμένο χρησιμοποιώντας Rogers RO4835 υδρογονανθράκων διηλεκτρικό στρώμα, σχεδιασμένο για οικονομικά αποδοτική,Εφαρμογές υψηλής σταθερότητας για κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτωνΔιαθέτει επιφάνεια χρυσού βύθισης, μαύρη μεταξοειδή σελίδα μόνο στην επάνω πλευρά (χωρίς μεταξοειδή σελίδα στο κάτω μέρος) και διπλή δομή χωρίς μάσκα συγκόλλησης.Όλες οι συσκευές συγκόλλησης διατηρούνται απαλλαγμένες από μεταξοειδή για να εξασφαλίζεται η σταθερή ποιότητα συγκόλλησης.
Προδιαγραφές PCB
| Παράμετρος |
Προδιαγραφές |
| Βασικό υλικό |
Υψηλής συχνότητας υδρογονανθράκων |
| Αριθμός στρωμάτων |
2 στρώματα άκαμπτο PCB |
| Διάμετροι του πίνακα |
45 mm × 83,69 mm (1 κομμάτι), ανοχή διαστάσεων: ±0,15 mm |
| Ελάχιστο ίχνος / χώρος |
5 ml / 6 ml |
| Ελάχιστο μέγεθος μηχανικής τρύπας |
0.2mm |
| Μέσω τύπου |
Χρησιμοποιούνται μόνο διατρυπές σωλήνες, χωρίς τυφλές ή θαμμένες σωλήνες |
| Δάχος τελικής σανίδας |
0.6mm |
| Εξωτερικό στρώμα Τελειωμένο βάρος χαλκού |
1 ουγκιά (1,4 ml) για όλα τα στρώματα χαλκού |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Τελεία επιφάνειας |
Χρυσός βύθισης |
| Διάφραξη μεταξοειδούς |
Μαύρη μεταξοειδής επιφάνεια στην επάνω πλευρά, χωρίς μεταξοειδές επιφάνεια στο κάτω μέρος και χωρίς κάλυψη με μεταξοειδές επιφάνεια στα πακέτα συγκόλλησης |
| Σκάφος μάσκας συγκόλλησης |
Σχεδιασμός χωρίς διπλή μάσκα συγκόλλησης |
| Έλεγχος ποιότητας |
100% πλήρης ηλεκτρική δοκιμή πριν από την παράδοση |
Δομή συσσώρευσης στρωμάτων PCB
| Όνομα στρώματος |
Προδιαγραφές |
| Τάξη χαλκού 1 (άνω στρώση) |
35μm πάχος τελικού χαλκού |
| Διηλεκτρικός πυρήνας |
Υπόστρωμα υδρογονανθράκων υψηλής συχνότητας Rogers RO4835, πάχος 0,508 mm (20 mil) |
| Διάταξη χαλκού 2 (κάτω στρώμα) |
35μm πάχος τελικού χαλκού |
Τέχνη & Πρότυπα Ποιότητας
Μορφή έργου ζωγραφικής: Κατασκευάζεται με τυποποιημένα αρχεία Gerber RS-274-X για να εξασφαλιστεί ακριβής διαμόρφωση κυκλωμάτων και πλήρης συμβατότητα παραγωγής.
Πρότυπο ποιότητας: Κατασκευάζεται και ελέγχεται αυστηρά σύμφωνα με τα πρότυπα IPC-Class-2 για να εξασφαλίζεται σταθερή απόδοση και μακροχρόνια αντοχή για βιομηχανική και εμπορική χρήση.
Υπηρεσιακή κάλυψη: Διατίθενται παγκόσμιες υπηρεσίες αποστολής για την παροχή σταθερού και αξιόπιστου εφοδιασμού προϊόντων για έργα PCB υψηλής συχνότητας σε όλο τον κόσμο.

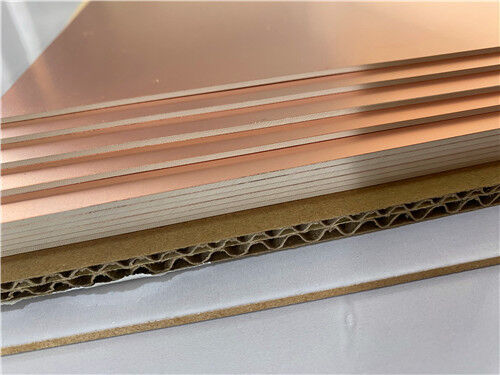

RO4835 Σύνοψη υλικού
Το Rogers RO4835 είναι ένα υδρογονανθράκιο υψηλής συχνότητας με ανώτερη σταθερότητα σε υψηλές θερμοκρασίες και αντοχή στην οξείδωση σε σύγκριση με τα συμβατικά θερμοθερμικά υποστρώματα μικροκυμάτων.Δείχνει πολύ σταθερές ηλεκτρικές και μηχανικές ιδιότητες με τις κλασικέςRO4350Bπλήρως συμβατό με τις τυποποιημένες διαδικασίες κατασκευής FR-4,το υλικό απλοποιεί τις ροές παραγωγής και βελτιώνει την αποτελεσματικότητα της παραγωγήςΕξοπλισμένο με ιδιοκτησιακό LoPro αντίστροφα επεξεργασμένο χαλκό φύλλο, το RO4835 επιτυγχάνει εξαιρετικά χαμηλή απώλεια εισαγωγής, καθιστώντας το μια ιδανική λύση για υψηλής ακρίβειας, απώλεια ευαίσθητο σχεδιασμό κυκλώματος RF.
Βασικά χαρακτηριστικά απόδοσης υλικού
Συμμόρφωση με τα πρότυπα: Συμμόρφωση με τα πρότυπα RoHS UL 94 V-0 και IPC-4103, το υλικό παρέχει ασφαλείς, τυποποιημένες και αξιόπιστες επιδόσεις για εμπορικές,Ηλεκτρονικές εφαρμογές βιομηχανικής και αυτοκινητοβιομηχανίας.
Χαμηλή και σταθερή απώλεια υψηλής συχνότητας: Διατηρεί σταθερό DK 3,48±0,05 και εξαιρετικά χαμηλό DF 0,0037 στα 10GHz, ελαχιστοποιώντας την εξασθένιση και στρέβλωση του σήματος για να εξασφαλιστεί ακριβής,σταθερή μετάδοση σήματος υψηλής συχνότητας.
Υψηλότερη θερμική αντοχή: με Tg άνω των 280°C, το υλικό διαθέτει εξαιρετική θερμική σταθερότητα,ανθεκτικό στη διαρθρωτική υποβάθμιση και στην υποβάθμιση των επιδόσεων υπό επεξεργασία υψηλών θερμοκρασιών και λειτουργία για παρατεταμένη διάρκεια ζωής.
Ελεγχόμενη απόδοση θερμικής επέκτασης: Οι βελτιστοποιημένες παραμέτρους CTE μειώνουν τη θερμική επέκταση και παραμόρφωση κατά τη διάρκεια του κύκλου θερμοκρασίας,διατήρηση της δομικής ακεραιότητας και βελτίωση της συνολικής αξιοπιστίας των PCB σε μεταβλητά θερμικά περιβάλλοντα.
Εξαιρετική αντοχή στην οξείδωση και συμβατότητα με τις διαδικασίες: προσφέρει μεγάλη αντοχή στην οξείδωση και πλήρη συμβατότητα με τις διαδικασίες χωρίς μόλυβδο, αποτρέποντας την εμφάνιση φουσκώσεων και αποστρωματισμό για να επιτρέψει σταθερή,μαζική παραγωγή υψηλής απόδοσης.
Ακριβής διηλεκτρική ανοχή και δομική σταθερότητα: Η στενή ανοχή DK υποστηρίζει ακριβή έλεγχο αντίστασης και αντιστοίχιση σήματος για σχέδια υψηλής συχνότητας,ενώ η χαμηλή επέκταση του άξονα Z σταθεροποιεί τα επιχρισμένα σωλήνες για σταθερή ποιότητα κατασκευής.
Οικονομικά αποδοτικές συνολικές επιδόσεις: ενσωματώνοντας αξιόπιστες υψηλής συχνότητας επιδόσεις, σταθερές μηχανικές ιδιότητες και καλή κατασκευαστικότητα,Το RO4835 είναι ένα υψηλού κόστους υποστρώμα ιδανικό για οχηματικά ραντάρ μαζικής παραγωγής, συσκευές μικροκυμάτων και RF.
Τυπικά σενάρια εφαρμογής
Εκμεταλλεύεται τη χαμηλή διηλεκτρική απώλεια υψηλής συχνότητας, την εξαιρετική θερμική σταθερότητα, την ανώτερη αντοχή στην οξείδωση και την οικονομικά αποδοτική επεξεργασία,Τα PCB που κατασκευάζονται με το laminate Rogers RO4835 εφαρμόζονται ευρέως σε συστήματα υψηλής απόδοσης RF και μικροκυμάτων για διάφορα βιομηχανικά και εμπορικά σενάρια:
- Συστήματα ραντάρ για οχήματα και συσκευές ανίχνευσης υψηλής ακρίβειας
- Εξοπλισμός επικοινωνίας μικροκυμάτων σημείο προς σημείο
- Μονούλες ενισχυτών ισχύος υψηλής συχνότητας
- Συστήματα ραντάρ φάσης
- Λειτουργικά συστατικά ραδιοσυχνοτήτων υψηλών επιδόσεων
