2 στρώματα PCB Rogers RO3006 5mil υψηλής σταθερότητας κεραμικά γεμάτα RF PCB

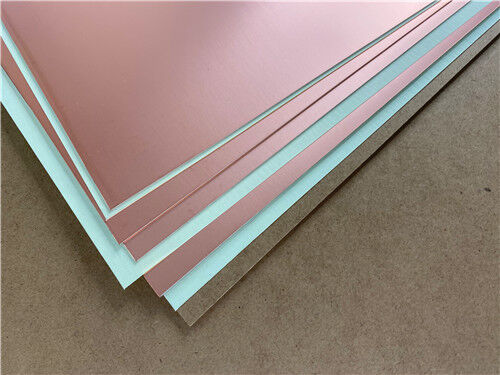

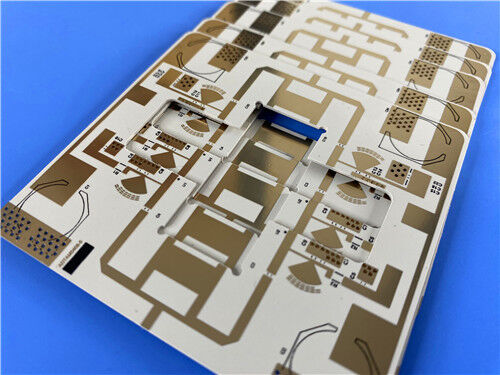

Το άκαμπτο PCB RF 2 επιπέδων Rogers RO3006 είναι μια πλακέτα κυκλώματος PTFE με πλήρωση κεραμικών υψηλής απόδοσης προσαρμοσμένης για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων υψηλής συχνότητας. Κατασκευασμένο με αυθεντικό διηλεκτρικό υπόστρωμα Rogers RO3006 και εξωτερικά στρώματα χαλκού 1 oz, αυτό το εξαιρετικά λεπτό PCB 0,25 mm υιοθετεί αξιόπιστο φινίρισμα επιφάνειας OSP και συμμορφώνεται αυστηρά με τα πρότυπα ποιότητας IPC-Class-2. Κάθε PCB Rogers RO3006 υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή, παρέχοντας σταθερή διηλεκτρική απόδοση, χαμηλή θερμική διαστολή και σταθερή μηχανική αξιοπιστία. Χρησιμοποιείται ευρέως σε συστήματα ραντάρ αυτοκινήτων, δορυφορικού εντοπισμού θέσης και κυψελοειδών επικοινωνιών, δεχόμαστε παγκόσμια αρχεία Gerber RS-274-X για προσαρμοσμένη κατασκευή PCB και προσφέρουμε παγκόσμια επαγγελματική τεχνική υποστήριξη και υπηρεσίες αποστολής.

Τι είναι το Rogers RO3006; Προηγμένη Εισαγωγή Υποστρώματος

Το Rogers RO3006 είναι ένα premium σύνθετο πολυστρωματικό υλικό PTFE με πλήρωση με κεραμικά σχεδιασμένο για εμπορική παραγωγή PCB μικροκυμάτων και RF. Αυτό το υπόστρωμα υψηλής συχνότητας προσφέρει εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε περιβάλλοντα μεταβλητής θερμοκρασίας, εξαλείφοντας την αλλαγή σταδίου Dk που είναι κοινή στα παραδοσιακά υλικά από γυαλί PTFE σε θερμοκρασία δωματίου. Εξασφαλίζει σταθερή, προβλέψιμη απόδοση σήματος υψηλής συχνότητας για διάφορα σχέδια κυκλωμάτων ραδιοσυχνοτήτων και μικροκυμάτων.

Διαθέτοντας χαμηλές διηλεκτρικές απώλειες, εξαιρετική θερμική αντίσταση και εξαιρετικά χαμηλή απορρόφηση υγρασίας, το Rogers RO3006 επιτρέπει τη μακροχρόνια σταθερή λειτουργία των PCB υψηλής συχνότητας. Οι ομοιόμορφες μηχανικές του ιδιότητες και η χαμηλή θερμική διαστολή στο επίπεδο υποστηρίζουν τη συναρμολόγηση SMT υψηλής ακρίβειας και τα σχέδια υβριδικών PCB πολλαπλών στρώσεων, λειτουργώντας ως μια οικονομικά αποδοτική, υψηλής αξιοπιστίας λύση για μαζική εμπορική κατασκευή συσκευών ραδιοσυχνοτήτων.

Βασικά χαρακτηριστικά απόδοσης του Rogers RO3006

Το υπόστρωμα Rogers RO3006 διαθέτει σταθερές διηλεκτρικές παραμέτρους, αξιόπιστη θερμική σταθερότητα και ανώτερη συνοχή διαστάσεων, ικανοποιώντας πλήρως τις απαιτήσεις απόδοσης ακριβείας των εμπορικών συστημάτων RF και μικροκυμάτων PCB υψηλής συχνότητας:

Σταθερή διηλεκτρική σταθερά (Dk): 6,15±0,15 στα 10 GHz/23°C, διατηρώντας εξαιρετικά σταθερό έλεγχο σύνθετης αντίστασης και ακρίβεια μετάδοσης σήματος για κυκλώματα υψηλής συχνότητας

Συντελεστής χαμηλής διάχυσης (Df): Εφαπτομένη εξαιρετικά χαμηλής απώλειας 0,002 στα 10 GHz/23°C, ελαχιστοποιώντας την εξασθένηση του σήματος υψηλής συχνότητας και βελτιώνοντας την απόδοση μετάδοσης μικροκυμάτων

Εξαιρετική θερμική αντίσταση: Υψηλή θερμοκρασία αποσύνθεσης Td＞500°C, που εξασφαλίζει εξαιρετική θερμική σταθερότητα και δομική ασφάλεια υπό μακροχρόνια λειτουργία σε υψηλή θερμοκρασία

Αποτελεσματική θερμική αγωγιμότητα: Θερμική αγωγιμότητα 0,79 W/mK, διαχέει αποτελεσματικά τη θερμότητα του κυκλώματος και αποφεύγει την υποβάθμιση της απόδοσης που προκαλείται από τη συσσώρευση θερμότητας

Εξαιρετικά χαμηλή απορρόφηση υγρασίας: Εξαιρετικά χαμηλό ποσοστό απορρόφησης υγρασίας 0,02%, αποτρέποντας τη μετατόπιση των ηλεκτρικών παραμέτρων σε υγρά περιβάλλοντα

Χαμηλός συντελεστής θερμικής διαστολής: CTE άξονα Χ και Υ 17 ppm/°C, άξονας Z CTE 24 ppm/°C (-55°C έως 288°C), με απόδοση εκτόνωσης ταιριαστή με χαλκό για ανώτερη σταθερότητα διαστάσεων

Οφέλη απόδοσης του Rogers RO3006 PCB

Ομοιόμορφες και ευέλικτες μηχανικές ιδιότητες: Διαθέτει σταθερά μηχανικά χαρακτηριστικά με διαμορφώσιμες διηλεκτρικές σταθερές, απόλυτα κατάλληλο για σχέδια πολυστρωματικών PCB και εποξειδικό γυαλί πολλαπλών στρώσεωνυβριδική πλακέταδομές, βελτιώνοντας σημαντικά την ευελιξία σχεδιασμού

Θερμική διαστολή με αντιστοίχιση χαλκού: Ο χαμηλός συντελεστής διαστολής εντός του επιπέδου ταιριάζει αποτελεσματικά με τις ιδιότητες του φύλλου χαλκού, βελτιώνοντας την αξιοπιστία της διάταξης τοποθέτησης στην επιφάνεια και αποφεύγοντας την αστοχία της άρθρωσης συγκόλλησης που προκαλείται από τον κύκλο θερμοκρασίας

Ανώτερη προσαρμοστικότητα θερμοκρασίας: Σταθερή ηλεκτρική και διαστατική απόδοση κάτω από διακυμάνσεις θερμοκρασίας, ιδανική για ευαίσθητη στη θερμοκρασία επικοινωνία υψηλής συχνότητας και εξοπλισμό ραντάρ

Οικονομική Μαζική Παραγωγή: Υποστηρίζει διαδικασίες παραγωγής όγκου με σταθερή τιμολόγηση υλικών, εξισορροπώντας την απόδοση υψηλής συχνότητας και το κόστος παραγωγής για εμπορική παραγωγή προϊόντων RF

Βασικές προδιαγραφές κατασκευής PCB

Δομή στοίβαξης PCB Rogers RO3006 2 επιπέδων

Αυτή η εξαιρετικά λεπτή άκαμπτη στοίβα PCB 2 στρώσεων διαθέτει γνήσιο πυρήνα PTFE με κεραμικό υλικό Rogers RO3006 και στρώματα χαλκού υψηλής αγωγιμότητας. Η συμπαγής δομή χαμηλών απωλειών εξασφαλίζει εξαιρετική ηλεκτρική σταθερότητα και ομοιομορφία διαστάσεων, ταιριάζοντας απόλυτα με τις σχεδιαστικές απαιτήσεις των μικροσκοπικών εμπορικών PCB υψηλής συχνότητας RF.

Στατιστικά κυκλωμάτων και εξαρτημάτων PCB

Αποδεκτή μορφή έργου τέχνης:Υποστηρίζουμε τυπικά αρχεία Gerber RS-274-X για προσαρμοσμένη κατασκευή PCB Rogers RO3006, διασφαλίζοντας ακριβή παραγωγή και αποτελεσματική τεχνική συνεργασία με παγκόσμιους πελάτες.

Πρότυπο ποιότητας:Όλα τα προσαρμοσμένα PCB υψηλής συχνότητας Rogers RO3006 κατασκευάζονται και ελέγχονται σύμφωνα με τα βιομηχανικά πρότυπα IPC-Class-2, διασφαλίζοντας σταθερή ποιότητα παρτίδας, υψηλή ακρίβεια και μακροπρόθεσμη λειτουργική αξιοπιστία.

Παγκόσμια υπηρεσία:Παρέχουμε παγκόσμια προσφορά, επαγγελματική τεχνική υποστήριξη και παγκόσμια αποστολή για όλες τις παραγγελίες προσαρμογής PCB υψηλής συχνότητας Rogers RO3006.

Τυπικά σενάρια εφαρμογής

• Εφαρμογές ραντάρ αυτοκινήτων
• Παγκόσμια δορυφορική κεραία εντοπισμού θέσης
• Συστήματα κινητής τηλεφωνίας - ενισχυτές ισχύος και κεραίες
• Patch κεραία για ασύρματες επικοινωνίες
• Δορυφόροι απευθείας μετάδοσης
• Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
• Απομακρυσμένες συσκευές ανάγνωσης μετρητών
• Ηλεκτρικά backplanes

Συνοπτικά, το άκαμπτο PCB Rogers RO3006 2 επιπέδων με υπόστρωμα PTFE γεμάτο κεραμικά προσφέρει εξαιρετική απόδοση χαμηλών απωλειών, υψηλή σταθερότητα διαστάσεων και οικονομική δυνατότητα κατασκευής. Είναι η ιδανική λύση RF PCB υψηλής συχνότητας για ραντάρ αυτοκινήτων, δορυφορικές επικοινωνίες και ασύρματες συσκευές μικροκυμάτων.
