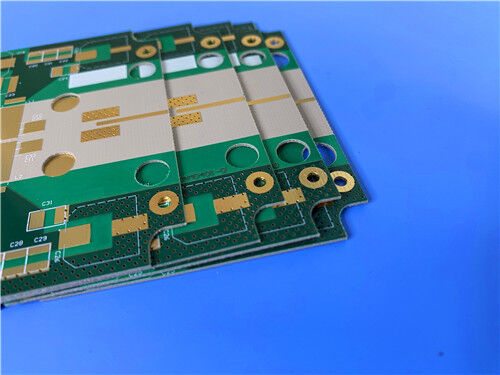

Διπλής όψης Rogers RT/duroid 6202 PCB πάχους 0.6mm με φινίρισμα ENIG

Αυτό το προσαρμοσμένο 2 στρώματα άκαμπτο RT/duroid 6202 PCB είναι ένα υψηλής απόδοσης πλακέτο κυκλωμάτων μικροκυμάτων για εφαρμογές ακρίβειας RF και ραντάρ.6 mm τελικό πάχοςΗ συμπαγή αυτή πλακέτα 42,36 mm × 21,9 mm έχει πράσινη μάσκα συγκόλλησης και λευκή επιφάνεια μεταξιόν,κατασκευασμένο σύμφωνα με την IPC-Class-2 και 100% ηλεκτρικά δοκιμασμένο πριν από την αποστολήΔιαθέτοντας κατασκευή τρύπας και 4/7 mil trace/space, παρέχει σταθερή ηλεκτρική απόδοση, χαμηλή απώλεια σήματος και υψηλή διαμετρική ακρίβεια για παγκόσμιες αναπτύξεις μικροκυμάτων.

Προδιαγραφές PCB

Αυτό το 2 στρώματα RT/duroid 6202 άκαμπτο PCB υιοθετεί μια απλοποιημένη και αξιόπιστη διάτρητη δομή χωρίς τυφλούς ή θαμμένους διαδρόμους, εξασφαλίζοντας καθαρή μετάδοση σήματος, χαμηλή παρεμβολή,και σταθερή επαναληψιμότητα κατασκευής για σχέδια κυκλωμάτων μικροκυμάτων.

Δύο στρώσεις PCB Stack-Πάνω Δομή

Η συμμετρική διεπίστωση ισορροπεί την εσωτερική μηχανική πίεση και εξασφαλίζει εξαιρετικά σταθερή μετάδοση σήματος υψηλής συχνότητας.εξάλειψη της διαρθρωτικής παραμόρφωσης και της μετατόπισης συχνότητας κατά τη διάρκεια της λειτουργίας.

Στατιστικές PCB

Αυτό το PCB υψηλής συχνότητας διαθέτει μια συμπαγή και βελτιστοποιημένη διάταξη διάταξης προσαρμοσμένη για τη μικροκυκλική μικρογραφία κυκλωμάτων, παρέχοντας σταθερή ηλεκτρική απόδοση με απλοποιημένη κατανομή κυκλωμάτων.

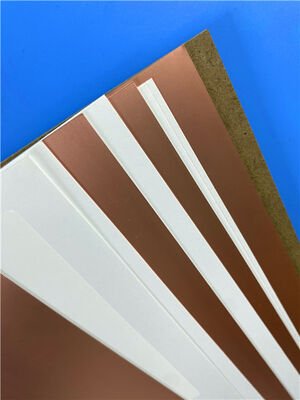

NT1 υλικό

Το Rogers RT/duroid 6202 είναι ένα υψηλής απόδοσης μικροκυμάτων με χαμηλή απώλεια, ενισχυμένο με περιορισμένη υφαντική ίνα, ειδικά σχεδιασμένο για πολύπλοκες δομές μικροκυμάτων και κυκλωμάτων ραδιοσυχνοτήτων.Συνδυάζει εξαιρετική ηλεκτρική σταθερότητα και αξιόπιστη μηχανική ακαμψία, με εξαιρετικά σφιχτή σταθερότητα διαστάσεων 0,05 έως 0,07 mils/inch.υποστήριξη της κατασκευής PCB υψηλής ακρίβειας με αυστηρές ανοχές θέσης για προηγμένες εφαρμογές υψηλής συχνότητας.

ΚέντροΥλικόΟφέλη

Αυτό το RT/duroid 6202 2-layer PCB προσφέρει αποκλειστικά πλεονεκτήματα για σχεδιασμό κυκλωμάτων υψηλής συχνότητας και μικροκυμάτων σε σύγκριση με τα τυποποιημένα υλικά PCB:

Υπερ-χαμηλή απώλεια υψηλής συχνότητας: Ο εξαιρετικά χαμηλός συντελεστής διάσπασης εξασφαλίζει ελάχιστη εξασθένιση του σήματος, διατηρώντας την καθαρή και σταθερή μετάδοση του σήματος μικροκυμάτων.

Διεύρυνση που ταιριάζει με χαλκό: Το CTE στο επίπεδο ταιριάζει τέλεια με το χαλκό, αποτρέποντας την αποστρωματοποίηση στρώματος και την ρήξη ίχνη υπό διακυμάνσεις θερμοκρασίας.

Ανώτερη διαμετρική σταθερότητα: Η εξαιρετικά χαμηλή συρρίκνωση της χαρακτικής εξαλείφει τη δευτερογενή χαρακτική, βελτιώνοντας σημαντικά την ακρίβεια κατασκευής και την απόδοση παραγωγής.

Ολική περιβαλλοντική σταθερότητα: χαμηλή απορρόφηση υγρασίας, υψηλή θερμική αντοχή και σταθερός συντελεστής DK εγγυώνται σταθερή απόδοση σε ακραίες συνθήκες θερμοκρασίας και υγρασίας.

Διπλή ηλεκτρική και μηχανική αξιοπιστία: Η ισορροπημένη ενίσχυση από γυαλί ίνες παρέχει άκαμπτη μηχανική δομή και άψογα ηλεκτρικά χαρακτηριστικά υψηλής συχνότητας.

Τυπικές εφαρμογές

Χάρη στα χαρακτηριστικά χαμηλής απώλειας, υψηλής σταθερότητας και υψηλής ακρίβειας, αυτό το Rogers 6202 PCB υιοθετείται ευρέως σε προηγμένα συστήματα μικροκυμάτων, ραντάρ και κεραίες:

• Αντενές φάσης
• Συστήματα ραντάρ εδάφους και αεροπορικού τύπου
• Αντενές παγκόσμιας θέσης GPS
• Υψηλής Συχνότητας Ηλεκτρικά Επιστημονικά Επιστήμια
• Συστήματα αποφυγής συγκρούσεων εμπορικών αεροπορικών εταιρειών
• Δίκτυα σχηματισμού ακτίνων μικροκυμάτων

Συμπεράσματα

Αυτό το προσαρμοσμένο Rogers RT/duroid 6202 άκαμπτο PCB παρέχει επαγγελματικές, υψηλής αξιοπιστίας λύσεις κυκλωμάτων μικροκυμάτων για εξοπλισμό ραδιοσυχνοτήτων ακριβείας και ραντάρ.Κατασκευάζεται σύμφωνα με αυστηρά πρότυπα IPC-Class-2 και δοκιμάζεται πλήρως ηλεκτρικά πριν από την παράδοση, αυτό το PCB χαμηλής απώλειας διαθέτει σταθερή διηλεκτρική απόδοση, εξαιρετικά χαμηλή απώλεια σήματος και εξαιρετική ακρίβεια διαστάσεων.είναι ιδανικό για την επικύρωση πρωτότυπων και την μαζική παραγωγή κερατοειδών φάσης, συστήματα ραντάρ, συσκευές GPS και δίκτυα σχηματισμού δέσμης υψηλής συχνότητας σε όλο τον κόσμο.
