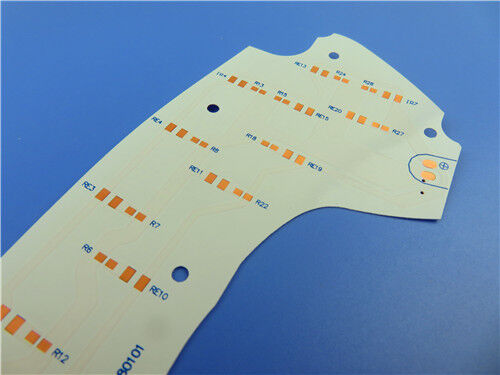

Αυτή η άκαμπτη πλακέτα PCB υψηλής συχνότητας TFA1020 2 στρωμάτων είναι μια κορυφαία λύση κυκλώματος αεροδιαστημικής ποιότητας, σχεδιασμένη για απαιτητικά σενάρια εφαρμογών μικροκυμάτων και ραδιοσυχνοτήτων. Υιοθετώντας καινοτόμο σύνθετο διηλεκτρικό υπόστρωμα νανο-κεραμικού PTFE χωρίς γυαλί, αυτή η πλακέτα κυκλώματος εγκαταλείπει τις παραδοσιακές δομές ενισχυμένες με υαλοΐνες, εξαλείφοντας πλήρως τις παρεμβολές διάδοσης ηλεκτρομαγνητικών κυμάτων που προκαλούνται από τις υαλοΐνες. Παρέχει εξαιρετική σταθερότητα συχνότητας και εξαιρετικά χαμηλή απώλεια σήματος, προσφέροντας ανώτερη συνολική απόδοση σε σύγκριση με τα συμβατικά υποστρώματα PCB υψηλής συχνότητας. Με εξαιρετικά λεπτό τελικό πάχος 0,25 mm και επένδυση χαλκού 1oz, η πλακέτα υιοθετεί επιφανειακή επεξεργασία επιχρύσωσης για να προσφέρει εξαιρετική ηλεκτρική αγωγιμότητα, ανθεκτική αντίσταση στην οξείδωση και μακροχρόνια λειτουργική σταθερότητα για αεροδιαστημικές συσκευές, ραντάρ και δορυφόρους υψηλής ακρίβειας. Υποστηρίζει δρομολόγηση λεπτών γραμμών και χώρου 4/6 mil, μαζί με κατασκευή οπών ελάχιστου 0,35 mm, με σχεδιασμό χωρίς τυφλές οπές. Η πλακέτα επεξεργάζεται ως πλήρως γυμνός χαλκός χωρίς καμία μάσκα συγκόλλησης ή εκτύπωση μεταξοτυπίας στην επάνω/κάτω πλευρά.
Προδιαγραφή PCB
| Στοιχείο Προδιαγραφής |
Λεπτομέρειες |
| Βασικό Υλικό |
Σύνθετο διηλεκτρικό υπόστρωμα νανο-κεραμικού PTFE χωρίς γυαλί TFA1020 υψηλής συχνότητας |
| Διαμόρφωση Στρώματος |
Άκαμπτη δομή PCB 2 στρωμάτων |
| Τελικό Πάχος Πλακέτας |
0,25mm |
| Διάσταση Πλακέτας |
67,4mm × 89mm (1PCS), ανοχή διαστάσεων: ±0,15mm |
| Πάχος Εξωτερικού Χαλκού |
1 oz (1,4 mils) τελικό βάρος χαλκού για τα εξωτερικά στρώματα |
| Βάθος Επιμετάλλωσης Οπών |
20 μm πάχος επιμετάλλωσης |
| Ελάχιστο Ίχνος/Χώρος |
4/6 mils |
| Ελάχιστο Μέγεθος Οπής Διάτρησης |
0,35mm |
| Σχεδιασμός Τυφλών Οπών |
Δεν υιοθετείται |
| Επιφανειακή Επεξεργασία |
Επιχρύσωση |
| Εκτύπωση Μεταξοτυπίας |
Χωρίς εκτύπωση στις επάνω και κάτω πλευρές |
| Επίστρωση Μάσκας Συγκόλλησης |
Χωρίς επίστρωση στις επάνω και κάτω πλευρές |
| Δοκιμή πριν την αποστολή |
100% πλήρης ηλεκτρικός έλεγχος |
Δομή Στοίβαξης PCB
Αυτή η συμμετρική άκαμπτη στοίβαξη διπλής στρώσης υιοθετεί έναν εξαιρετικά λεπτό πυρήνα διηλεκτρικού PTFE νανο-κεραμικού TFA1020. Ο μοναδικός σχεδιασμός χωρίς γυαλί μειώνει σημαντικά την τρισδιάστατη ανισοτροπία X/Y/Z, παρέχοντας ιδιότητες θερμικής διαστολής που ταιριάζουν απόλυτα με το φύλλο χαλκού. Εξαλείφει αποτελεσματικά την παραμόρφωση του ηλεκτρομαγνητικού σήματος που προκαλείται από την παραδοσιακή ύφανση υαλοΐνας, διατηρώντας ομοιόμορφη ηλεκτρική απόδοση και εξαιρετική σταθερότητα διαστάσεων για εφαρμογές κυκλωμάτων υψηλής συχνότητας υψηλής ακρίβειας στην αεροδιαστημική.
| Στρώμα Στοίβαξης |
Λεπτομέρειες Παραμέτρων |
| Επάνω Στρώμα Χαλκού |
Φύλλο χαλκού πάχους 35 μm |
| Πυρήνας Διηλεκτρικού TFA1020 |
0,127mm (5mil) σύνθετο υπόστρωμα υψηλής απόδοσης χωρίς γυαλί |
| Κάτω Στρώμα Χαλκού |
Φύλλο χαλκού πάχους 35 μm |
Στατιστικά PCB
Αυτό το PCB υψηλής συχνότητας αεροδιαστημικής ποιότητας TFA1020 διαθέτει βελτιστοποιημένη διάταξη εξαρτημάτων και λογική κατανομή οπών. Η βελτιστοποιημένη δομική διάταξη προσαρμόζεται στις απαιτήσεις μικροσκοπικής συναρμολόγησης ακριβείας, διατηρώντας σταθερή και ακριβή μετάδοση σήματος για εξελιγμένες λειτουργικές μονάδες RF.
| Στατιστικό Στοιχείο |
Ποσότητα |
| Τοποθετημένα Εξαρτήματα |
24 |
| Συνολικός Αριθμός Pads |
30 |
| Pads Διαμπερών Οπών |
18 |
| Pads SMT Επάνω |
12 |
| Pads SMT Κάτω |
0 |
| Ποσότητα Οπών |
11 |
| Ποσότητα Δικτύου Κυκλώματος |
2 |
Επισκόπηση Υποστρώματος Υψηλής Συχνότητας Σειράς TFA
Τα υποστρώματα της σειράς TFA είναι προηγμένα σύνθετα διηλεκτρικά υλικά PTFE-κεραμικού, προσαρμοσμένα για σενάρια υψηλής αξιοπιστίας στην αεροδιαστημική. Σε αντίθεση με τα συμβατικά υλικά υψηλής συχνότητας που υιοθετούν τεχνολογία εμποτισμού ρητίνης υαλοΰφασμα, η σειρά TFA χρησιμοποιεί καινοτόμο ενσωματωμένη διαμόρφωση νανο-κεραμικού και ρητίνης PTFE, σε συνδυασμό με αποκλειστικές προσαρμοσμένες διαδικασίες ελασματοποίησης. Εντελώς απαλλαγμένο από εξαρτήματα υαλοΐνας, το υλικό εξαλείφει το φαινόμενο της υαλοΐνας κατά τη μετάδοση ηλεκτρομαγνητικών κυμάτων, επιτυγχάνοντας ανώτερη σταθερότητα συχνότητας και κορυφαία χαμηλή διηλεκτρική απώλεια στον κλάδο. Διαθέτει ελαχιστοποιημένη πολυκατευθυντική ανισοτροπία, χαμηλό συντελεστή θερμικής διαστολής που ταιριάζει με τον χαλκό και σταθερά χαρακτηριστικά διηλεκτρικής θερμοκρασίας, ικανό να αντικαταστήσει εισαγόμενα ισοδύναμα υψηλής ποιότητας υποστρώματα. Η σειρά υποστηρίζει τέσσερις προαιρετικές διηλεκτρικές σταθερές, συμπεριλαμβανομένων των 2,94, 3,0, 6,15 και 10,2, που αντιστοιχούν στα μοντέλα TFA294, TFA300, TFA615 και TFA1020 για να καλύψουν ποικίλες απαιτήσεις σχεδιασμού κυκλωμάτων υψηλής συχνότητας.Πλεονεκτήματα Πυρήνα Υλικού TFA1020Το TFA1020 ενσωματώνει εξαιρετικά χαμηλή εξασθένηση σήματος, εξαιρετική προσαρμοστικότητα στη θερμοκρασία και αποδοτική απόδοση απαγωγής θερμότητας. Οι σταθερές ηλεκτρικές και μηχανικές του ιδιότητες διασφαλίζουν σταθερή και αξιόπιστη λειτουργία κυκλωμάτων υψηλής συχνότητας σε ακραία και σκληρά περιβάλλοντα εργασίας:
Παράμετρος Απόδοσης
Πλεονέκτημα Απόδοσης
| Διηλεκτρική Σταθερά (Dk) |
10,2 στα 10GHz, επιτρέποντας ακριβή αντιστοίχιση σύνθετης αντίστασης και σταθερή έξοδο παραμέτρων για συμπαγείς σχεδιασμούς κυκλωμάτων υψηλής συχνότητας στην αεροδιαστημική |
| Συντελεστής Διάχυσης (Df) |
0,0015 στα 10GHz και 0,0017 στα 20GHz, μειώνοντας αποτελεσματικά την απώλεια σήματος ευρείας ζώνης και διατηρώντας την πλήρη ακεραιότητα του σήματος |
| Συντελεστής Θερμοκρασίας Διηλεκτρικής Σταθεράς (TCDK) |
-340 ppm/°C εντός -55°C έως 150°C, διατηρώντας σταθερή διηλεκτρική απόδοση εν μέσω δραστικών διακυμάνσεων της θερμοκρασίας |
| Παράμετρος CTE |
X=16 ppm/°C, Y=16 ppm/°C, Z=30 ppm/°C (-55°C έως 288°C), παρέχοντας σταθερότητα διαστάσεων συγχρονισμένη με τον χαλκό κατά τη συναρμολόγηση και τον θερμικό κύκλο |
| Θερμική Αγωγιμότητα |
0,88 W/mk, επιταχύνοντας την απαγωγή θερμότητας και βελτιώνοντας τη μακροχρόνια λειτουργική σταθερότητα συσκευών RF υψηλής ισχύος |
| Ρυθμός Απορρόφησης Υγρασίας |
0,015% εξαιρετικά χαμηλή απορρόφηση νερού, αποτρέποντας την απόκλιση παραμέτρων λόγω υγρών περιβαλλόντων και βελτιώνοντας την περιβαλλοντική προσαρμοστικότητα |
| Βαθμός Επιβραδυντικότητας Φλόγας |
UL 94-V0, συμμορφούμενο με αυστηρές προδιαγραφές ασφαλείας ηλεκτρονικών αεροδιαστημικής και βιομηχανίας |
| Τυπικά Σενάρια Εφαρμογής |
Επωφελούμενες από την εξαιρετικά σταθερή διηλεκτρική απόδοση χωρίς γυαλί, την ελάχιστη απώλεια υψηλής συχνότητας, την εξαιρετική αντοχή στη θερμοκρασία και την αξιοπιστία αεροδιαστημικής ποιότητας, οι πλακέτες PCB TFA1020 εφαρμόζονται ευρέως σε πεδία υψηλής τεχνολογίας αεροπορίας, αεροδιαστημικής, ραντάρ ακριβείας και δορυφορικών επικοινωνιών: |
Αεροσκάφη, εξοπλισμός εξερεύνησης του διαστήματος και ηλεκτρονικά συστήματα καμπίνας αεροσκαφών
Συσκευές επεξεργασίας σημάτων μικροκυμάτων και εξοπλισμός κεραιών ευαίσθητων στη φάση υψηλής ακρίβειας
- Συστήματα ραντάρ έγκαιρης προειδοποίησης και εγκαταστάσεις ραντάρ αεροσκαφών
- Συστήματα κεραιών φασικής διάταξης και μονάδες δικτύου διαμόρφωσης δέσμης RF
- Εξοπλισμός δορυφορικών επικοινωνιών και πλοήγησης
- Μονάδες ενισχυτών ισχύος RF υψηλής απόδοσης
- Διασφάλιση Ποιότητας & Παγκόσμιες Υπηρεσίες
- Όλες οι πλακέτες PCB υψηλής συχνότητας αεροδιαστημικής ποιότητας TFA1020 κατασκευάζονται σε αυστηρή συμμόρφωση με τα βιομηχανικά πρότυπα ποιότητας IPC-Class-2. Υιοθετώντας τυπικά αρχεία σχεδιασμού Gerber RS-274-X, κάθε πλακέτα κυκλώματος διαθέτει ακριβή ακρίβεια διαστάσεων και εξαιρετική ηλεκτρική επαναληψιμότητα, υποστηρίζοντας παραγωγή παρτίδων υψηλών προδιαγραφών. Κάθε τελικό προϊόν υποβάλλεται σε πλήρη έλεγχο ηλεκτρικής απόδοσης πριν από την αποστολή για την εξάλειψη λειτουργικών ελαττωμάτων και τη διασφάλιση ομοιόμορφης ποιότητας παρτίδας. Υποστηριζόμενες από παγκόσμια δίκτυα logistics και επαγγελματικές τεχνικές υπηρεσίες μετά την πώληση, αυτές οι λύσεις PCB χωρίς γυαλί χαμηλής απώλειας υψηλής αξιοπιστίας παρέχουν σταθερή και αξιόπιστη υποστήριξη για έργα αεροδιαστημικής, άμυνας, δορυφορικών επικοινωνιών και ραντάρ ακριβείας παγκοσμίως.
