Δύο στρώματα Wangling TP440 PCB 1,6 mm Υλικό χαμηλής απώλειας βύθισης χρυσού

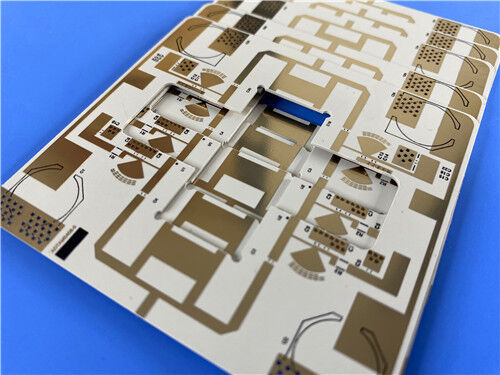

Αυτό το 2 στρώματα άκαμπτο PCB υψηλής συχνότητας Wangling TP440 είναι μια υψηλής ποιότητας θερμοπλαστική λύση κυκλώματος που έχει κατασκευαστεί για τη μετάδοση σήματος μικροκυμάτων με χαμηλή απώλεια και συστήματα κεραίας υψηλής σταθερότητας.Υιοθέτηση αποκλειστικού για τη βιομηχανία κεραμικού διηλεκτρικού υλικού σύνθεσης PPO χωρίς γυαλί ίνες, αυτή η πλακέτα προσφέρει εξαιρετικά σταθερή διηλεκτρική απόδοση, ελάχιστη εξασθένιση του σήματος και εξαιρετική προσαρμοστικότητα στο περιβάλλον,υπερέχουν των συμβατικών υποστρώσεων υψηλής συχνότητας ενισχυμένων με γυαλί σε αντοχή σε χαμηλές θερμοκρασίες και δομική μηχανικήΜε πάχος 1.6 mm και εξωτερική επένδυση από χαλκό, το PCB εφαρμόζει επιφάνεια από χρυσό για να εξασφαλίσει αξιόπιστη συγκόλληση.ανώτερη αντοχή στην οξείδωση και σταθερή ηλεκτρική ισχύς κατά τη διάρκεια μακροχρόνιας λειτουργίας υψηλής συχνότηταςΥποστηρίζει 5/8 mil λεπτή γραμμή ίχνη και κατασκευή χώρου παράλληλα με 0,3 mm ακρίβεια μικροτρύπα τρύπα, με μια μη τυφλή μέσω της δομής.Η επιφάνεια υιοθετεί μαύρη μεταξοειδής στο επάνω στρώμα και πλήρη γυμνή έκθεση χαλκού και στις δύο πλευρές χωρίς κάλυψη μάσκα συγκόλλησης.

Προδιαγραφές PCB

Δομή συσσωρευτών PCB

Αυτό το άκαμπτο PCB 2 στρωμάτων υιοθετεί έναν διηλεκτρικό πυρήνα Wangling TP440 χωρίς γυαλί ίνες 1,5 mm, κατασκευασμένο από κεραμικό και συνθετικό υλικό ρητίνης PPO.Εξαλείφει τις παρεμβολές σήματος από γυάλινες ίνες για εξαιρετικά σταθερή διηλεκτρική απόδοση και σταθερή ηλεκτρομαγνητική μετάδοσηΤο διπλό πλευρικό χαλκό 35μm εξασφαλίζει αποτελεσματική και σταθερή αγωγιμότητα σήματος.Ενώ η ολοκληρωμένη λαμινάρισή ενισχύει τη δομική σταθερότητα και την ακρίβεια της μηχανικής για αξιόπιστη λειτουργία κεραίας και συστήματος μικροκυμάτων.

Στατιστικές PCB

Αυτό το TP440 υψηλής συχνότητας PCB υιοθετεί εξορθολογισμένη διάταξη συστατικών και ορθολογική μέσω της διανομής.ταιριάζει με τα δομικά χαρακτηριστικά μικροσκοπικής κεραίας και εξοπλισμού μικροκυμάτων ακριβείας, εξασφαλίζοντας σταθερή μετάδοση σήματος με χαμηλή απώλεια, διατηρώντας παράλληλα υψηλή πρακτικότητα συναρμολόγησης για συμπαγές μονάδες ραδιοσυχνοτήτων.

Επισκόπηση υποστρώματος σειράς Wangling TP

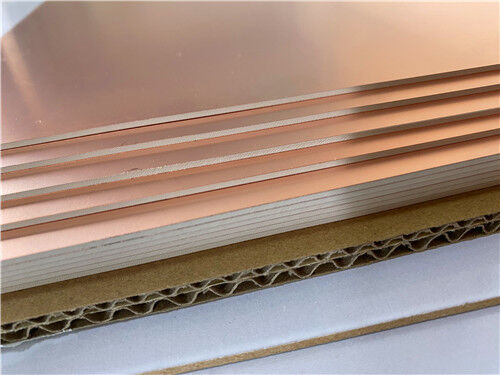

ΚουβένταΗ σειρά TPαντιπροσωπεύει μια μοναδική σειρά θερμοπλαστικών υποστρώσεων υψηλής συχνότητας στον κλάδο,για την υιοθέτηση ειδικής σύνθετης φόρμουλας από ρητίνη οξειδίου του πολυφαινυλενίου και νανοκεραμικά συμπληρώματα χωρίς ενίσχυση από ίνες γυαλιούΣε αντίθεση με τα παραδοσιακά υαλοειδώς ενισχυμένα υαλοειδώς laminates υψηλής συχνότητας, η διηλεκτρική σταθερά του μπορεί να βαθμολογηθεί με ακρίβεια ρυθμίζοντας την αναλογία ανάμειξης των κεραμικών σωματιδίων και της ρητίνης PPO,επίτευξη προσαρμόσιμων διηλεκτρικών παραμέτρων για διάφορα σενάρια υψηλής συχνότηταςΗ σειρά διαθέτει βαθμιαία διαρθρωτική ταξινόμηση: τα καθαρά διηλεκτρικά υπόστρωμα ορίζονται ως TP, οι μονομερείς παραλλαγές με επικάλυψη χαλκού ως TP-1 και οι διμερείς εκδόσεις με επικάλυψη χαλκού ως TP-2.Με αποκλειστικές τεχνικές χύτευσης και στρώσης, τα υποστρώματα της σειράς TP προσφέρουν εξαιρετική ηλεκτρική σταθερότητα, ακραία περιβαλλοντική αντοχή και ανώτερη μηχανική δομή,που χρησιμεύει ως εναλλακτική λύση υψηλής αξιοπιστίας για εξοπλισμό μικροκυμάτων και κεραίων ακριβείας.

Βασικά πλεονεκτήματα απόδοσης του υλικού TP440

Το υπόστρωμα TP440 ενσωματώνει προσαρμόσιμες διηλεκτρικές επιδόσεις, προσαρμοστικότητα σε ακραίες θερμοκρασίες και αξιόπιστη μηχανική επεξεργασιμότητα.διατήρηση σταθερής έκδοσης σήματος με χαμηλή απώλεια σε περίπλοκα και σκληρά περιβάλλοντα εργασίαςΤα ολοκληρωμένα πλεονεκτήματα του το καθιστούν εξαιρετικά αποκλειστικό για μικροσκοπικές κεραίες υψηλής συχνότητας και ακριβές στρατιωτικό ηλεκτρονικό εξοπλισμό:

Προσαρμόσιμες και σταθερές διηλεκτρικές ιδιότητες: Προσφέρει ευρεία διηλεκτρική σταθερή προσαρμογή από 3,0 έως 25 με πολλαπλές διαθέσιμες σταθερές διακρίσεις.Παρέχει εξαιρετικά χαμηλή διαλεκτρική απώλεια και σταθερή ηλεκτρική απόδοση με ελάχιστη διακύμανση παραμέτρων κάτω από 10GHz.

Εξαιρετική αντοχή σε μεγάλες θερμοκρασίες: εξασφαλίζει αξιόπιστη μακροχρόνια λειτουργία σε θερμοκρασία -100 °C έως +150 °C με εξαιρετική αντοχή σε χαμηλές θερμοκρασίες.Η αστάθεια των επιδόσεων και η καταστροφή της δομής μπορεί να προκύψουν σε θερμοκρασίες άνω των 180°C.

Ευέλικτη προσαρμογή πάχους: Υποστηρίζει ελάχιστο πάχος 0,5 mm, με ποικίλες προδιαγραφές πάχους για να ταιριάζει σε διάφορες απαιτήσεις συναρμολόγησης.

Αντοχή σε ακτινοβολία και χαμηλή εκπομπή αερίων: Διαθέτει εξαιρετική αντοχή σε ακτινοβολία και εξαιρετικά χαμηλή ικανότητα εκπομπής αερίων, ιδανική για αεροδιαστημικά και ακραία περιβάλλοντα διαστήματος.

Ανώτερη μηχανική ικανότητα και προσκόλληση: παρέχει ισχυρότερη σύνδεση χαλκού από τα κεραμικά υποστρώματα που επικαλύπτονται με κενό.Υποστηρίζει την πλήρη μηχανική και χημική επεξεργασία που δεν μπορούν να επιτύχουν τα άκαμπτα κεραμικά υπόστρωμα.

Επαγγελματική προσαρμοστικότητα μικροσκοπικής κεραίας: βελτιστοποιημένη για συμπαγές υλικό υψηλής συχνότητας, ιδανική για πλοήγηση Beidou, συστήματα πυραύλων,συσκευές ασφάλειας και μικροσκοπικές ενότητες κεραίας.

Τυπικά σενάρια εφαρμογής

Επωφελούνται από προσαρμόσιμη υψηλή σταθερότητα Dk, εξαιρετικά χαμηλή απώλεια υψηλής συχνότητας, εξαιρετική αντοχή σε χαμηλές θερμοκρασίες και εξαιρετική μηχανική επεξεργασιμότητα,Τα PCB υψηλής συχνότητας Wangling TP440 χρησιμοποιούνται ευρέως στην πλοήγηση ακριβείας και σε εξειδικευμένο στρατιωτικό εξοπλισμό υψηλής συχνότητας:

• Συστήματα κεραίας πλοήγησης GPS υψηλής ακρίβειας
• Μονάδες ανίχνευσης μικροκυμάτων και μετάδοσης σήματος με πυραύλους
• Μηχανές ηλεκτρονικού ελέγχου και επαγωγής υψηλής συχνότητας
• Μικροσκοπικές μικροσκοπικές ενότητες κεραίας για αεροδιαστημικά συστήματα και συστήματα ραδιοσυχνοτήτων ακριβείας

Διασφάλιση ποιότητας και παγκόσμια εξυπηρέτηση

Τα υψηλής συχνότητας θερμοπλαστικά PCB Wangling TP440 ακολουθούν αυστηρά βιομηχανικά πρότυπα ποιότητας IPC-Class-2 καθ' όλη τη διάρκεια της παραγωγής.κάθε πλακέτα κυκλώματος παρέχει ακριβή διαμετρική ανοχή και σταθερή ηλεκτρική σταθερότητα για αξιόπιστη μαζική παραγωγήΚάθε μονάδα λαμβάνει πλήρη ηλεκτρική δοκιμή πριν από την αποστολή για να εγγυηθεί την άψογη λειτουργικότητα και την ομοιόμορφη ποιότητα των παρτίδων.Παρέχουμε αξιόπιστες προσαρμοσμένες λύσεις PCB υψηλής συχνότητας για παγκόσμια πλοήγηση, αεροδιαστημικές και στρατιωτικές ηλεκτρονικές εφαρμογές υψηλής συχνότητας.
