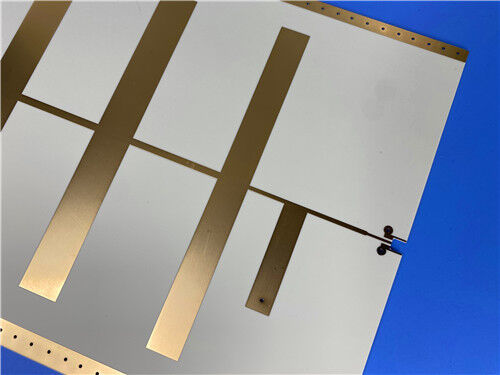

Αυτό το 2 στρώματα άκαμπτο υψηλής συχνότητας PCB WL-CT615 παρέχει υψηλή σταθερότητα, οικονομικά αποδοτική απόδοση RF για σύγχρονη υποδομή επικοινωνιών, μονάδες ραντάρ αυτοκινήτων και συστήματα δορυφορικής κεραίας.Κατασκευάστηκε με προηγμένο υαλοπίνακα WL-CT615 οργανικού πολυμερούς κεραμικής ινών γυαλιού, αυτό το θερμοανθεκτικό υπόστρωμα διαθέτει ελαχιστοποιημένη εξασθένιση σήματος υψηλής συχνότητας και ανώτερη θερμική σταθερότητα.Προσφέρει απλούστερες διαδικασίες κατασκευής και υψηλότερη συνέπεια κυκλώματος από την παραδοσιακήΥλικά PTFEΕργαζόταν με ένα εξαιρετικά λεπτό πάχος 0,3 χιλιοστών και βάρος 1 ουγκιάς χαλκού.το PCB υιοθετεί επιφανειακό φινίρισμα υψηλής ποιότητας ENEPIG για να εξασφαλίσει ισχυρή συγκολλητικότηταΥποστηρίζει 4/5 mil λεπτή γραμμή ίχνη και απόσταση παράλληλα με 0,4 mm ελάχιστη μηχανική γεώτρηση,με μη τυφλή δομή μέσω για σταθερή διαδρομή σήματοςΗ διπλής όψης πράσινη μάσκα συγκόλλησης παρέχει πλήρη προστασία κυκλώματος, ενώ η διπλής όψης λευκή μεταξοειδής οθόνη επιτρέπει σαφή σήμανση εξαρτημάτων και ευκολία συναρμολόγησης.
Προδιαγραφές PCB
| Τμήμα προδιαγραφής |
Λεπτομέρειες |
| Βασικό υλικό |
Λαμινέτα υψηλής συχνότητας υαλοπλαστικής από οργανικό πολυμερές κεραμικό υαλοειδή Wangling WL-CT615 |
| Διαμόρφωση στρώματος |
Δύο στρώσεις άκαμπτης δομής PCB |
| Δάχος τελικής σανίδας |
0.3mm |
| Διάσταση του πίνακα |
990,03 mm × 45,6 mm (1 PCS), ανοχή διαστάσεων: ±0,15 mm |
| Εξωτερικό πάχος χαλκού |
1 ουγκιά (1,4 ml) τελικό βάρος χαλκού για τα εξωτερικά στρώματα |
| Μέσα από πάχος επικάλυψης |
Δάχος επικάλυψης 20 μm |
| Ελάχιστο ίχνος/χώρος |
4/5 ml |
| Ελάχιστο μέγεθος τρύπας γεώτρησης |
00,4 mm |
| Δομή τυφλών οδών |
Δεν είναι εξοπλισμένο |
| Τελεία επιφάνειας |
ΕΝΕΠΙΓ |
| Εκτύπωση με μεταξένια οθόνη |
Λευκή μεταξοειδής οθόνη στην άνω και κάτω πλευρά |
| Επιχρισμός μάσκας συγκόλλησης |
Πράσινη μάσκα συγκόλλησης στην άνω και κάτω πλευρά |
| Πρότυπο ποιότητας |
Βιομηχανική προδιαγραφή IPC-Class-2 |
| Δοκιμή πριν από την αποστολή |
100% πλήρης ηλεκτρική επιθεώρηση της απόδοσης |
Δομή συσσωρευτών PCB
Η διεπίστωση αυτή υιοθετεί έναν σύνθετο πυρήνα WL-CT615 μήκους 0,203 mm (8mil) που έχει αναμιχθεί με ρητίνη υδρογονανθράκων, κεραμικά υλικά πλήρωσης και υαλοπλαστικό ύφασμα.χαμηλή θερμική διαστολή και εξαιρετική αντοχή στη θερμότηταΕξοπλισμένη με διπλά στρώματα χαλκού υψηλής καθαρότητας 35μm για ομοιόμορφη αγωγιμότητα σήματος, η δομή αυτή υποστηρίζει την κατασκευή τυποποιημένου FR4,παρέχοντας ανώτερη σταθερότητα παραγωγής και συνέπεια παρτίδας σε σχέση με τα παραδοσιακά PCB υψηλής συχνότητας PTFE.
| Τμήμα στοίβασης |
Λεπτομέρειες παραμέτρων |
| Επάνω στρώμα χαλκού |
Φόρμα χαλκού υψηλής καθαρότητας πάχους 35 μm |
| WL-CT615 Διηλεκτρικός πυρήνας |
0.203mm (8mil) οργανικό πολυμερές κεραμικό σύνθετο υπόστρωμα από ίνες γυαλιού |
| Κάτω στρώμα χαλκού |
Φόρμα χαλκού υψηλής καθαρότητας πάχους 35 μm |
Στατιστικές PCB
Αυτό το PCB υψηλής συχνότητας WL-CT615 διαθέτει βελτιστοποιημένη διάταξη συστατικών και ομοιόμορφα κατανεμημένους διαδρόμους.Η καλά προσαρμοσμένη διαμόρφωση του pad και η εξορθολογισμένη δικτύωση κυκλωμάτων προσαρμόζονται τέλεια στην συμπαγή συναρμολόγηση συσκευών RF, διατηρώντας χαμηλή απώλεια, χωρίς παρεμβολές μετάδοση σήματος για διάφορες επικοινωνίες και μονάδες ραντάρ.
| Στατιστικό στοιχείο |
Ποσότητα |
| Εγκατασταμένα εξαρτήματα |
31 |
| Συνολικός αριθμός πλακιδίων |
69 |
| Μέσα από τρύπες |
41 |
| Πάνω SMT Pads |
28 |
| Πιο κάτω SMT Pads |
0 |
| Μέσα από την ποσότητα |
56 |
| Αριθμός καθαρών κυκλωμάτων |
2 |
WL-CT615 Σύνοψη υλικού

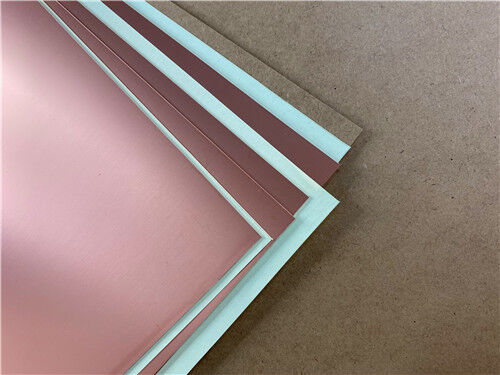

Το WL-CT615 είναι ένα θερμοανθεκτικό επικάλυμμα χαλκού υψηλών επιδόσεων που αναπτύχθηκε ανεξάρτητα από την Wangling, με υδρογονανθράκη ρητίνη, σύνθετη κεραμική και ενίσχυση από ίνες γυαλιού.Σε αντίθεση με τα υποστρώματα PTFE που απαιτούν περίπλοκες διαδικασίες κατασκευής, το υλικό αυτό υποστηρίζει ώριμες τεχνικές επεξεργασίας FR4, βελτιώνοντας σημαντικά την αποτελεσματικότητα της παραγωγής και την επαναληψιμότητα του κυκλώματος.Η μοναδική του δομή από συνθετική ρητίνη-κεραμική επιτυγχάνει πολύ χαμηλή απώλεια υψηλής συχνότητας.Με υψηλή τιμή TG άνω των 280°C, χαμηλή θερμική επέκταση και εξαιρετικά χαμηλή απορρόφηση υγρασίας, το WL-CT615 λειτουργεί ως αξιόπιστο,οικονομικά αποδοτική εναλλακτική λύση σε σχέση με τα εισαγόμενα στρώματα υψηλής συχνότητας για τις συνήθεις εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.
Βασικά χαρακτηριστικά απόδοσης
Το WL-CT615 ενσωματώνει εξαιρετική ηλεκτρική σταθερότητα, θερμικές επιδόσεις και δομική αντοχή.διατήρηση σταθερής έκδοσης σήματος με χαμηλή απώλεια σε περιβάλλον υψηλής συχνότητας και μεταβλητής θερμοκρασίας:
| Παράμετρος απόδοσης |
Τεχνική αξία και περιγραφή των επιδόσεων |
| Σταθερή διηλεκτρική σταθερά |
Dk 6,15 @ 10GHz / 23°C, επιτρέποντας ακριβή έλεγχο της αντίστασης για σταθερή μετάδοση μικροκυμάτων υψηλής συχνότητας |
| Ελάχιστη απώλεια υψηλής συχνότητας |
Υπερ-χαμηλός συντελεστής διάσπασης 0,004 @ 10GHz, ελαχιστοποιεί την εξασθένιση του σήματος και διατηρεί την πλήρη ακεραιότητα του σήματος |
| Καταστολή της απόκλισης θερμοκρασίας |
TCDK -122 ppm/°C, σταθεροποιεί τις διηλεκτρικές ιδιότητες εν μέσω συχνών διακυμάνσεων της θερμοκρασίας |
| Ανώτερη θερμική αγωγιμότητα |
0.72 W/MK θερμική αγωγιμότητα, επιταχύνει την απώλεια θερμότητας και βελτιώνει τη μακροπρόθεσμη σταθερότητα για τις μονάδες ραδιοσυχνοτήτων υψηλής ισχύος |
| Υπερ-χαμηλή απορρόφηση υγρασίας |
Μόνο 0,04% ποσοστό απορρόφησης υγρασίας, αποτρέπει την εκτόπιση των ηλεκτρικών παραμέτρων σε υγρά περιβάλλοντα |
| Θερμική επέκταση που συνδυάζεται με χαλκό |
Άξονας X: 15 ppm/°C, άξονας Y: 17 ppm/°C, άξονας Z: 33 ppm/°C, αποτρέπει αποτελεσματικά την αποστρωματοποίηση των στρωμάτων και τη θερμική παραμόρφωση |
| Εξαιρετική αντοχή στη θερμότητα |
Αξία TG άνω των 280°C, παρέχει αξιόπιστη θερμική σταθερότητα σε συνθήκες λειτουργίας υψηλής θερμοκρασίας και υψηλής ισχύος |
Τυπικά σενάρια εφαρμογής
Χάρη στην εξαιρετικά χαμηλή απώλεια υψηλής συχνότητας, την εξαιρετική θερμική σταθερότητα και τα πλεονεκτήματα της επεξεργασίας που είναι συμβατά με το FR4,Τα PCB υψηλής συχνότητας WL-CT615 χρησιμοποιούνται ευρέως σε εμπορικά συστήματα επικοινωνίας, ηλεκτρονικές συσκευές αυτοκινήτων και δορυφορικές εγκαταστάσεις μικροκυμάτων:
- Άντενες κυτταρικών σταθμών βάσης, δορυφορικές κεραίες, συστήματα WiMAX και δίκτυα κατανεμημένων κεραίων
- Ράδαρα υψηλής συχνότητας για οχήματα, μονάδες ακριβούς ανίχνευσης και συστήματα πλοήγησης οχημάτων
- Μονούλες ενισχυτών ισχύος ραδιοσυχνοτήτων υψηλής αξιοπιστίας
- Μονούλες επικεφαλής δορυφορικών υψηλής συχνότητας δέκτη-αποδέκτη
- Συσκευές επεξεργασίας ραδιοσυχνοτήτων, φίλτρα υψηλής συχνότητας και λειτουργικές μονάδες μικροκυμάτων
Διασφάλιση ποιότητας και παγκόσμια εξυπηρέτηση
Όλες οι πλακέτες κυκλωμάτων υψηλής συχνότητας WL-CT615 κατασκευάζονται σε πλήρη συμμόρφωση με τα βιομηχανικά πρότυπα ποιότητας IPC-Class-2.κάθε PCB διατηρεί ακριβή διαμετρική ακρίβεια και συνεπή ηλεκτρική επαναληπτικότητα για σταθερή μαζική παραγωγήΚάθε ολοκληρωμένη μονάδα υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή πριν από την παράδοση για την εξάλειψη λειτουργικών ελαττωμάτων και τη διασφάλιση ομοιόμορφης ποιότητας των παρτίδων.Υποστηρίζεται από παγκόσμια δίκτυα logistics και επαγγελματικές τεχνικές ομάδες, παρέχουμε αξιόπιστες λύσεις PCB υψηλής συχνότητας για παγκόσμια έργα επικοινωνιών, αυτοκινήτων και δορυφορικών μικροκυμάτων.
