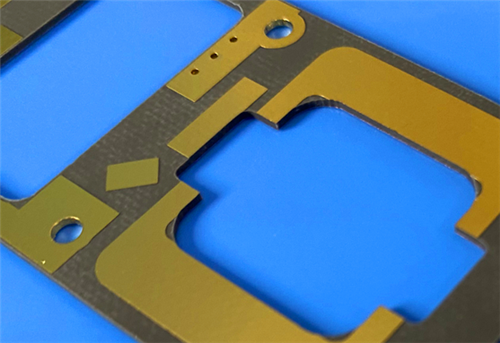

Αυτό το προσαρμοσμένο άκαμπτο PCB 2 επιπέδων υψηλής συχνότητας χρησιμοποιεί το RogersRT/duroid 5880Σύνθετο PTFE ενισχυμένο με μικροΐνες γυαλιού, σχεδιασμένο για εφαρμογές κυμάτων χιλιοστών εξαιρετικά χαμηλών απωλειών και κυκλωμάτων RF/μικροκυμάτων υψηλής ακρίβειας. Διαθέτει εμβαπτιζόμενο χρυσό φινίρισμα επιφάνειας χωρίς μεταξοτυπία ή μάσκα συγκόλλησης και στις δύο πλευρές. Κάθε ολοκληρωμένη μονάδα ελέγχεται 100% ηλεκτρικά πριν από την αποστολή για να παρέχει σταθερή, αξιόπιστη και συνεπή ηλεκτρική απόδοση.
Προδιαγραφές PCB
| Στοιχείο παραμέτρου |
Προσδιορισμός |
| Υλικό Βάσης |
Rogers RT/duroid 5880 ενισχυμένο με μικροΐνες από PTFE σύνθετο πολυστρωματικό υλικό |
| Καταμέτρηση επιπέδων |
άκαμπτο PCB 2 επιπέδων |
| Διαστάσεις πίνακα |
102mm × 65mm (1 τεμάχιο), ανοχή: ±0,15mm |
| Ελάχιστο ίχνος / χώρος |
4 μιλίων / 6 μιλίων |
| Ελάχιστο Μηχανικό Μέγεθος Τρύπας |
0,35 χλστ |
| Μέσω Τύπου |
Αποκλειστική σχεδίαση διαμπερών οπών χωρίς τυφλές οπές |
| Τελειωμένο πάχος σανίδας |
0,85 χλστ |
| Βάρος τελικού χαλκού |
1 oz (1,4 mils) για όλα τα στρώματα |
| Μέσω πάχους επιμετάλλωσης |
20μm |
| Φινίρισμα επιφάνειας |
Χρυσός εμβάπτισης |
| Στρώμα μεταξοτυπίας |
Χωρίς μεταξοτυπία τόσο στην επάνω όσο και στην κάτω επιφάνεια |
| Στρώμα μάσκας συγκόλλησης |
Πλήρως συγκόλληση χωρίς μάσκα και στις δύο πλευρές |
| Δοκιμή Ποιότητας |
100% πλήρης ηλεκτρικός έλεγχος πριν από την παράδοση |
Δομή στοίβαξης στρώματος PCB
| Όνομα επιπέδου |
Προσδιορισμός |
| Χάλκινο στρώμα 1 (επάνω στρώμα) |
Πάχος τελειωμένου χαλκού 35μm |
| Διηλεκτρικός Πυρήνας |
Υπόστρωμα Rogers RT/duroid 5880, πάχος 0,787mm (31mil) |
| Χάλκινο στρώμα 2 (κάτω στρώμα) |
Πάχος τελειωμένου χαλκού 35μm |
Έργα τέχνης και πρότυπα ποιότητας
Μορφή έργου τέχνης: Κατασκευάζεται με τυπικά αρχεία Gerber RS-274-X για να εγγυάται ακριβή μοτίβο κυκλωμάτων και πλήρη συμβατότητα παραγωγής.
Πρότυπο ποιότητας: Όλες οι διαδικασίες κατασκευής και επιθεώρησης ακολουθούν αυστηρά τα πρότυπα IPC-Class-2, παρέχοντας σταθερή ηλεκτρική απόδοση και εξαιρετική μακροπρόθεσμη αντοχή για εμπορική και βιομηχανική ανάπτυξη.
Κάλυψη υπηρεσιών: Η παγκόσμια υπηρεσία αποστολής είναι διαθέσιμη για να προσφέρει σταθερή και αξιόπιστη προμήθεια προϊόντων για παγκόσμια έργα PCB υψηλής συχνότητας.

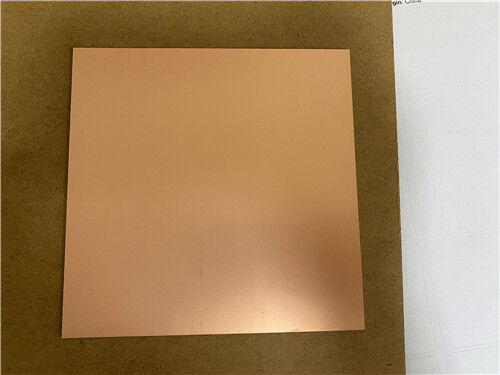

Επισκόπηση υλικού RT/duroid 5880
Το RT/duroid 5880 είναι ένα υψηλής απόδοσης σύνθετο PTFE ενισχυμένο με μικροΐνες γυαλιού, σχεδιασμένο για εφαρμογές κυκλωμάτων μικροταινιών και stripline υψηλής ακρίβειας. Η τυχαία δομή μικροϊνών του προσφέρει εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς σε όλο το υπόστρωμα. Το υλικό διατηρεί σταθερή διηλεκτρική απόδοση σε ένα ευρύ φάσμα συχνοτήτων με εξαιρετικά χαμηλό συντελεστή διάχυσης, επιτρέποντας τη συνεπή μετάδοση σήματος χαμηλών απωλειών για εφαρμογές συχνότητας Ku-band και υψηλότερων χιλιοστών κυμάτων.
Βασικά Χαρακτηριστικά Υλικού & Λειτουργικά Οφέλη
Εξαιρετικά χαμηλή ηλεκτρική απώλεια: Παρέχει ελάχιστη εξασθένηση του σήματος μεταξύ ενισχυμένων υποστρωμάτων PTFE, επιτρέποντας μετάδοση σήματος υψηλής πιστότητας για κυκλώματα ραδιοσυχνοτήτων χιλιοστών και υψηλής συχνότητας.
Εξαιρετική σταθερότητα συχνότητας: Διατηρεί σταθερό DK 2,2 ± 0,02 και εξαιρετικά χαμηλό DF 0,0004–0,0009 στα 10 GHz, διασφαλίζοντας σταθερή ηλεκτρική απόδοση για σχέδια ευρυζωνικότητας σε ευρείες ζώνες συχνοτήτων.
Χαμηλή απορρόφηση υγρασίας: Με χαμηλό ποσοστό απορρόφησης υγρασίας 0,02%, αντιστέκεται στις παρεμβολές υγρασίας και διατηρεί σταθερές διηλεκτρικές ιδιότητες σε διαφορετικά περιβάλλοντα εργασίας.
Ισοτροπική & Ομοιόμορφη Δομή: Η ομοιόμορφη δομή όλων των κατευθύνσεων υποστηρίζει ακριβή έλεγχο σύνθετης αντίστασης, εξασφαλίζοντας σταθερή απόδοση και υψηλή επαναληψιμότητα για μαζική παραγωγή.
Ανώτερη χημική αντοχή: Ανέχεται διάφορα βιομηχανικά χημικά και διαλύματα καθαρισμού κατά την επεξεργασία, προστατεύοντας την ακεραιότητα του κυκλώματος και ενισχύοντας την απόδοση παραγωγής και τη μακροπρόθεσμη αξιοπιστία.
Ασφαλές και φιλικό προς τις διεργασίες: Διαθέτει επιβραδυντικότητα φλόγας UL 94V-0 και πλήρη συμβατότητα διαδικασίας χωρίς μόλυβδο, σύμφωνα με τις σύγχρονες προδιαγραφές βιομηχανικής ασφάλειας και κατασκευής.
Τυπικά σενάρια εφαρμογής
Επωφελούμενοι από εξαιρετικά χαμηλές απώλειες υψηλής συχνότητας, εξαιρετική σταθερότητα συχνότητας και σταθερή ηλεκτρική απόδοση, τα PCB που βασίζονται στο RT/duroid 5880 εφαρμόζονται ευρέως σε υψηλής ποιότητας εμπορικά, στρατιωτικά και αεροδιαστημικά συστήματα υψηλής συχνότητας ως εξής:
- Ευρυζωνικές κεραίες εμπορικών αεροπορικών εταιρειών
- Κυκλώματα microstrip και stripline υψηλής ακρίβειας
- Συσκευές επικοινωνίας κυμάτων χιλιοστού
- Στρατιωτικά συστήματα ραντάρ
- Συστήματα καθοδήγησης πυραύλων
- Ψηφιακές ραδιοφωνικές κεραίες από σημείο σε σημείο
