Ενιαίο στρώματος 1oz αργίλιο 5052 PCB ενισχυτών χαλκού ακουστικό

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB πυρήνων μετάλλων

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

Ενιαίο στρώματος 1oz αργίλιο 5052 PCB ενισχυτών χαλκού ακουστικό

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-754.V1.0

Υλικό βάσεων:

Αργίλιο 5052

Αρίθμηση στρώματος:

1 στρώμα

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

65 Χ 65mm=1PCS

Μάσκα ύλης συγκολλήσεως:

άσπρος

Silkscreen:

ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

Επισημαίνω:

Αργίλιο 5052 ακουστικά PCB ενισχυτών

1oz ακουστικό PCB ενισχυτών χαλκού

Αργίλιο 5052 πίνακας κυκλωμάτων ενισχυτών

Περιγραφή προϊόντος

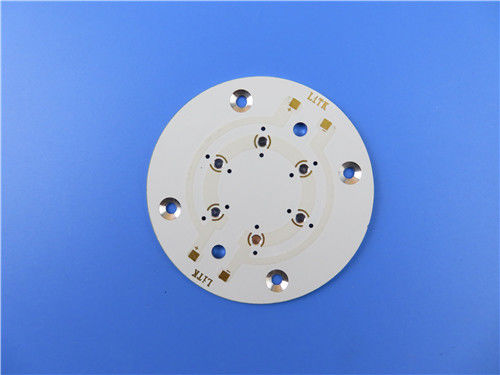

Φρεζαρισμένο Countersink MCPCB PCB αργιλίου που γίνεται στο χαλκό 1oz με το χρυσό βύθισης

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του ακουστικού ενισχυτή. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 25 πίνακες συσκευάζονται χωριστά.

1.2 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	65 Χ 65mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz)
	1W/MK διηλεκτρικό υλικό
	Αργίλιο 5052
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	14mil/15mil
Ελάχιστες/μέγιστες τρύπες:	2.5/8.5mm
Αριθμός διαφορετικών τρυπών:	4
Αριθμός τρυπών τρυπανιών:	18
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	1W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ»)
Η μάσκα ύλης συγκολλήσεως ισχύει:	Κορυφή. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως:	Λευκό, PSR400 WT02
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	κανένας απαιτημένος
Χρώμα του συστατικού μύθου	κανένας απαιτημένος
Όνομα ή λογότυπο κατασκευαστών:	κανένας απαιτημένος
ΜΕΣΩ	αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

1.3 χαρακτηριστικά γνωρίσματα και οφέλη

Ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και παρατείνει τη ζωή υπηρεσιών.

Η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.

Μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένων των θερμικών υλικών διεπαφών),

Ολόκληρες οι διαδικασίες επεξεργασίας ελέγχονται συνολικά.

UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό

1.4 εφαρμογές

Εξοπλισμός παροχής ηλεκτρικού ρεύματος

Ελεγκτής μηχανών

Ενότητα δύναμης

PCB αργιλίου ανώτατων λαμπτήρων

1.5 γιατί μας επιλέξτε;

1) Εστίαση στις ικανότητες πυρήνων σας: Ξέρουμε βαθειά ότι είναι πλήρες του άγριου ανταγωνισμού για τους πελάτες μας στην αγορά. Μπορείτε να εστιάσετε σε τέτοιες σημαντικές ικανότητες όπως την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ βασισμένες στην επαγγελματική απόδοση και τις ειδικευμένες υπηρεσίες μας εκείνη η υπέρβαση η προσδοκία σας.

2) Τεχνολογία εξεχουσών θέσεων: είναι λογικό για έναν μικρού και μεσαίου μεγέθους πελάτη στο hanker μετά από την πιό πρόσφατη πείρα εξοπλισμού και κατασκευής για το PCBs του. Από τις συνεργασίες με το PCB Bicheng, αποκτάτε πρόσβαση για να φθάσετε στην προσδοκία σας με 3 βάσεις εργοστασίων μας με πάνω από 26.000 τετραγωνικά μέτρα.

3) Εκτός από το κόστος παραγωγής: Το κόστος παραγωγής είναι ένα από τα σημεία κλειδί της ανταγωνιστικότητας προϊόντων των πελατών μας. Τα PCB Bicheng έχουν προσπαθήσει να μειώσουν το κόστος παραγωγής του από τον εξοπλισμό εισάγουν, κατάρτιση εργαζομένων και βελτίωση τεχνολογίας για να αυξήσουν την αποδοτικότητά τους. Οι πελάτες ικανοποιούν με τη εξοικονόμηση κόστους μας αλλά χωρίς ποιοτική απώλεια.

4) Αποφύγετε την παρενόχληση: Είναι ένα θέμα όταν ποιοτικό πρόβλημα παρενοχλώντας σας. Το σχέδιο εφαρμοσμένης μηχανικής Bicheng αποτρέπει το πρόβλημα από την εμφάνιση στην προπαραγωγή. Δεν θα πάρετε τον πονοκέφαλο με τα πρωτότυπα Bicheng, τις μικρές διαταγές και την παραγωγή όγκου. Το ποσοστό μας καταγγελίας πελατών είναι λιγότερο από 1% και θα είναι λυμένο ικανοποιητικό.

5) Εκτός από το χρόνο: Η αγορά απαιτεί τα προϊόντα που ενημερώνουν γρήγορα. Το PCB Bicheng λειτουργεί πάντα γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή, το γρήγορο χρόνο περιστροφής ή τις σχεδιασμένες παραδόσεις.

6) Μια άριστη ομάδα: Το Bicheng είναι αξιόπιστος συνεργάτης με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα. Έχουμε μια ομάδα των πεπειραμένων προσώπων πωλήσεων και των ειδικευμένων εξυπηρετήσεων πελατών. Μην αλλάξτε τον προμηθευτή σας. Εάν η αλλαγή είναι πρέπει, Bicheng είναι το σωστό για σας.
