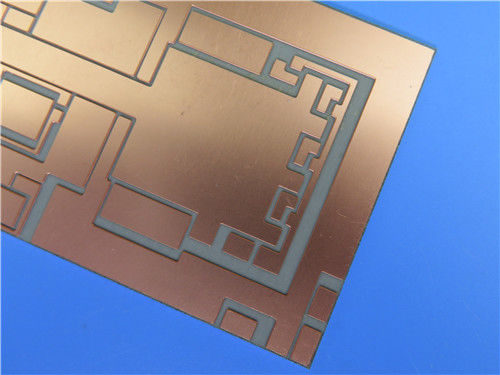

Βασισμένη η στο αργίλιο επιφάνεια PCB OSP χαλκού 8oz βαριά τελειώνει

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-755.V1.0

Υλικό βάσεων:

Αργίλιο 5052

Αρίθμηση στρώματος:

1 στρώμα

Πάχος PCB:

1.2mm ±0.12

Μέγεθος PCB:

75 Χ 64mm=1PCS

Μάσκα ύλης συγκολλήσεως:

ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Silkscreen:

ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

Επισημαίνω:

Το αργίλιο βάσισε το βαρύ PCB χαλκού

8oz βαρύ PCB χαλκού

Περιγραφή προϊόντος

8oz αργιλίου βασισμένο στο αργίλιο PCB χαλκού PCB βαρύ για την ηλεκτρονική υψηλής δύναμης

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του βαριού PCB χαλκού που στηρίζεται στο υπόστρωμα αργιλίου με την τάση 4000 VDC διακοπής για την εφαρμογή της μεγάλος-τρέχουσας εφαρμογής. Είναι 1,2 χιλ. παχύ χωρίς και συγκολλά τη μάσκα και ένα επίστρωμα OSP στα μαξιλάρια. Το υλικό βάσεων είναι από Totking παρέχοντας το ενιαίο επάνω PCB. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	75 Χ 64mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB αργιλίου, PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - um 280 (8 oz)
	1W/MK διηλεκτρικό υλικό
	Αργίλιο 5052 0.8mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	70 mil/70 mil
Ελάχιστες/μέγιστες τρύπες:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός διαφορετικών τρυπών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός τρυπών τρυπανιών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	1W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	8 OZ
Τελικό φύλλο αλουμινίου εσωτερικό:	0 oz
Τελικό ύψος του PCB:	1.2mm ±0.12
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	OSP
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ	αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

1.3 χαρακτηριστικά γνωρίσματα και οφέλη

Συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου

Καλύτερος διασκεδασμός θερμότητας της υψηλής θερμότητας που παράγεται από το μεγάλο ρεύμα

Η κατασκευή PCB είναι στις απαραίτητες προδιαγραφές.

Δωρεάν panelization PCB

1.4 εφαρμογές

Συνεχής παροχή ηλεκτρικού ρεύματος

Ανεφοδιασμός ισχύος της μπαταρίας

Τμήματα παροχής ηλεκτρικού ρεύματος

Ηλεκτρική χρέωση οχημάτων (εμπορικός και βιομηχανικός)

2000W αναστροφέας

1.5 οι πελάτες μας βρίσκονται παγκοσμίως.

Αυστραλία: Περθ, Μελβούρνη, Νότια Νέα Ουαλία, Νότια Αυστραλία, δυτική Αυστραλία

Αυστρία: Bei Wien, Γκραζ Breitenfurt

Μπανγκλαντές: Purana Paltan

Βέλγιο: Deinze, Χάσσελτ

Βουλγαρία: Plovdiv

Βραζιλία: Caxias do Sul

Καναδάς: Κεμπέκ, Οντάριο, Βανκούβερ

Τσέχικα: Παρντουμπίτσε, Horní Pocernice

Γαλλία: Λα Garenne Cedex, Montchenu Villeneuve

Γερμανία: Στουτγάρδη, Garbsen, Αμβούργο, Άλτενμπουργκ, Velbert Kleinmachnow, Πότσνταμ

Ουγγαρία: Βουδαπέστη

Ινδία: Tamilnadu

Ιρλανδία: Φελλός

Ισραήλ: Πόλη Nettanya, Ben-Gurion αερολιμένας, Τελ Αβίβ, Yahud, στρέμμα,

Ιταλία: Peschiera Borromeo, Βερόνα, Mezzocorona, Pietrasanta Lucca, Τουρίνο

Κουβέιτ: Safat

Μάλτα: Mosta

Μαλαισία: Selangor

Μεξικό: Leon Guanajuato

Πορτογαλία: Guimaraes

Νότια Κορέα: Gyeonggi-

Σερβία: Kragujevac

Σουηδία: Goteborg, Siljansns,

Ταϊλάνδη: Μπανγκόκ, Chonburi

Τουρκία: Άγκυρα, Ιστανμπούλ, Kocaeli

Οι Κάτω Χώρες: Diemen

UK: Μπρίστολ, Surrey

Ουκρανία: Κίεβο

ΗΠΑ: Πόλη του Κοννέκτικατ, Αλάσκα, Νέα Υόρκη, Μαϊάμι, Νιου Τζέρσεϋ, Τέξας, Κολοράντο, βραδύτατο, Καλιφόρνια, Candler

Βιετνάμ: Πόλη HoChiMinh

Ζάμπια: Kitwe
