1-4 χαλκός IMS PCB πυρήνων μετάλλων στρωμάτων ISO9001 που βασίζεται

1-4 χαλκός IMS PCB πυρήνων μετάλλων στρωμάτων ISO9001 που βασίζεται

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-757.V1.0
Υλικό βάσεων:
Αργίλιο, χαλκός, σίδηρος
Αρίθμηση στρώματος:
1-4 στρώματα
Πάχος PCB:
0,0157» Χ 0,2362» (0.46.0mm)
Βάρος χαλκού:
0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) σε 10oz (350µm)
Η επιφάνεια τελειώνει:
HASL, χρυσός βύθισης, ασήμι βύθισης, OSP
Επισημαίνω:

Βασισμένο στο χαλκό PCB πυρήνων μετάλλων

,

ISO9001 PCB πυρήνων μετάλλων

,

ISO9001 βασισμένο στο χαλκό PCB

Περιγραφή προϊόντος

Βασισμένο στο χαλκό PCB που κατασκευάζουν τον τυπωμένο πίνακα κυκλωμάτων μονωμένο υπόστρωμα μετάλλων χαλκού στο πυρήνας (PCB IMS) και PCB πυρήνων μετάλλων (MCPCB)

1. Βασισμένο στο χαλκό PCB
Το PCB πυρήνων χαλκού είναι ένα από τα ακριβότερα υποστρώματα μετάλλων, και η θερμική αγωγιμότητά της είναι πολλοί χρόνοι καλύτερα από αυτό των υποστρωμάτων αργιλίου και σιδήρου. Είναι κατάλληλο για τα κυκλώματα υψηλής συχνότητας, τις μεταβαλλόμενες περιοχές υψηλής και χαμηλής θερμοκρασίας και το διασκεδασμό θερμότητας.

2. Στρώμα επάνω
Το στρώμα κυκλωμάτων του υποστρώματος χαλκού απαιτείται για να έχει μια μεγάλη ικανότητα τρέχων-μεταφοράς, έτσι ένα παχύ φύλλο αλουμινίου χαλκού πρέπει να χρησιμοποιηθεί, το πάχος του οποίου είναι γενικά 35 μ μ ~ 280 μ μ

Το στρώμα θερμικής μόνωσης είναι η βασική τεχνολογία του υποστρώματος χαλκού επίσης. Η θερμική αγωγιμότητα πυρήνων αποτελείται από το τριοξείδιο αργιλίου και τη σκόνη και το πολυμερές σώμα πυριτίου που γεμίζουν με την εποξική ρητίνη, η θερμική αντίσταση είναι χαμηλή (0,15), viscoelasticity είναι άριστο, και έχει τη δυνατότητα να αντισταθεί στη θερμική γήρανση. Είναι σε θέση να αντισταθεί τη μηχανική και θερμική πίεση.

Η βάση μετάλλων είναι το μέλος υποστήριξης του PCB χαλκού. Πρέπει να υπάρξει η υψηλή θερμική αγωγιμότητα, γενικά το φύλλο χαλκού χρησιμοποιείται επειδή ο χαλκός μπορεί να παρέχει την καλύτερη θερμική αγωγιμότητα, κατάλληλη για τη διάτρυση, punching, την κουρά και την κοπή και άλλη συμβατική κατεργασία.

1.3 ικανότητα 2021 PCB πυρήνων μετάλλων

Ικανότητα PCB πυρήνων μετάλλων
Αριθ. Παράμετρος Αξία
1 Τύπος πυρήνα μετάλλων Αργίλιο, χαλκός, σίδηρος
2 Πρότυπο του πυρήνα μετάλλων A1100, A5052, A6061, A6063, C1100
3 Η επιφάνεια τελειώνει HASL, χρυσός βύθισης, ασήμι βύθισης, OSP
4 Πάχος της επένδυσης επιφάνειας HASL: Sn>2.54µm, ENIG: Au 0.0250.1µm, Νι 2.55µm
5 Αρίθμηση στρώματος 1-4 στρώματα
6 Μέγιστο του μεγέθους πινάκων 23» Χ 46» (584mm×1168mm)
7 Mininum του μεγέθους πινάκων 0,1969» Χ 0,1969» (5mm×5mm)
8 Πάχος πινάκων 0,0157» Χ 0,2362» (0.46.0mm)
9 Πάχος χαλκού 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) σε 10oz (350µm)
10 Ελάχιστο πλάτος διαδρομής 5mil (0.127mm)
11 Ελάχιστο διάστημα 5mil (0.127mm)
12 Ελάχιστο μέγεθος τρυπών 0,0197» (0.5mm)
13 Μέγιστο μέγεθος τρυπών Κανένα όριο
14 Τρύπες που τρυπιούνται με διατρητική μηχανή ελάχιστες Πάχος PCB <1>
Thikness 1.23.0mm PCB: 0,0591» (1.5mm)
15 Πάχος τοίχων PTH >20µm
16 Ανοχή PTH ±0.00295» (0.075mm)
17 Ανοχή NPTH ±0.00197» (0.05mm)
18 Απόκλιση της θέσης τρυπών ±0.00394» (0.10mm)
19 Ανοχή περιλήψεων Δρομολόγηση: ±0.00394» (0.1mm)
Punching: ±0.00591» (0.15mm)
20 Γωνία της β-περικοπής 30°, 45°, 60°
21 Μέγεθος β-περικοπών 0,1969» Χ 47,24» (5mm×1200mm)
22 Πάχος του πίνακα β-περικοπών 0,0236» Χ 0,1181» (0.63mm)
23 Ανοχή της γωνίας β-περικοπών ±5º
24 Β-ΠΕΡΙΚΟΠΗ κατακόρυφο ≤0.0059» (0.15mm)
25 Ελάχιστες τετραγωνικές αυλακώσεις που τρυπιούνται με διατρητική μηχανή Πάχος PCB < 1="">
Πάχος 1.23.0mm PCB: 0,0394» Χ 0,0394» (1,0 X 1.0mm)
26 Ελάχιστο BGA PAD 0,01378» (0.35mm)
27 Ελάχιστο πλάτος της γέφυρας μασκών ύλης συγκολλήσεως. 8mil (0.2032mm)
28 Ελάχιστο πάχος της μάσκας ύλης συγκολλήσεως >13µm (0.013mm)
29 Αντίσταση μόνωσης 1012ΩNormal
30 Φλούδα-από τη δύναμη 2.2N/mm
31 Επιπλέον σώμα ύλης συγκολλήσεως 260℃ 3min
32 Τάση ε-δοκιμής 50-250V
33 Θερμική αγωγιμότητα 0.8-8W/M.K
34 Στρέβλωση ή συστροφή ≤0.5%
35 Εύφλεκτο Fv-0
36 Ελάχιστο ύψος του συστατικού δείκτη 0,0059» (0.15mm)
37 Ελάχιστη ανοικτή μάσκα ύλης συγκολλήσεως στο μαξιλάρι 0,000394» (0.01mm)

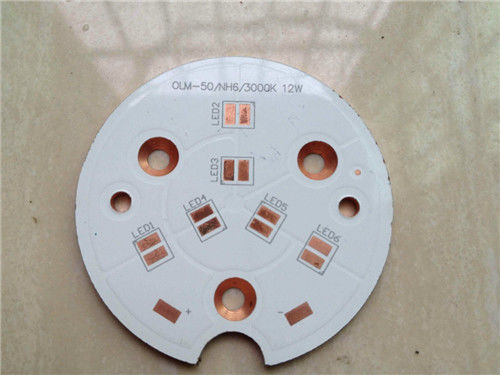

1-4 χαλκός IMS PCB πυρήνων μετάλλων στρωμάτων ISO9001 που βασίζεται 0
