Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | 1W/MK διηλεκτρικό υλικό | Αρίθμηση στρώματος: | Ενιαία πλευρά |
|---|---|---|---|
| Πάχος PCB: | 1.6mm ±0.16 | Μέγεθος PCB: | 40 Χ 40mm=1PCS |
| Μάσκα ύλης συγκολλήσεως: | Άσπρος | Silkscreen: | Μαύρος |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | ENIG |
| Υψηλό φως: | Ενιαίος πλαισιωμένος πίνακας κυκλωμάτων IMS,ΕΠΙ 6012 κατηγορία 2 πίνακας κυκλωμάτων IMS,Ενιαίο πλαισιωμένο μονωμένο PCB υποστρωμάτων μετάλλων |
||

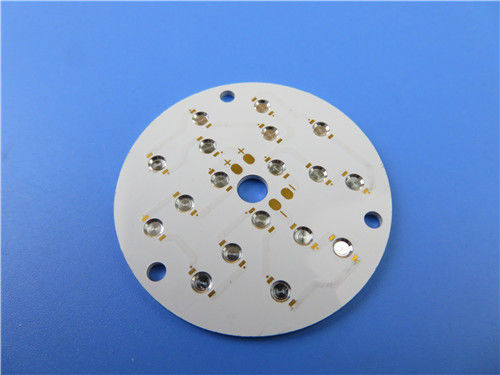

Το τρύπα-βαθουλωμένο PCB αργιλίου φρεζάρισε τον πίνακα κυκλωμάτων IMS τρυπών για τον οδηγημένο φωτισμό
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του ενιαίου πλαισιωμένου PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού με τις κύπελλο-βαθουλωμένες τρύπες. Είναι 1,6 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 25 πίνακες συσκευάζονται για την αποστολή.
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB | 40 Χ 40mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB IMS |
| Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1oz) |
| 1W/MK διηλεκτρικό υλικό | |
| Αργίλιο 5052 | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 10mil/12mil |
| Ελάχιστες/μέγιστες τρύπες: | 3mm το /8.5mm |
| Αριθμός διαφορετικών τρυπών: | 2 |
| Αριθμός τρυπών τρυπανιών: | 4 |
| Θερμική αντίσταση (°C/W) | ≤0.45 |
| Τάση διακοπής (VDC) | 4000 |
| Έλεγχος σύνθετης αντίστασης | αριθ. |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Θερμική αγωγιμότητα | 1W/MK διηλεκτρικό υλικό, MCPCB |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
| Τελικό ύψος του PCB: | 1.6mm ±0.16 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ») |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | Κορυφή. ελάχιστο 12µm. |
| Χρώμα μασκών ύλης συγκολλήσεως: | Λευκό, PSR400 WT02 |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Κορυφή |
| Χρώμα του συστατικού μύθου | Μαύρος |
| Όνομα ή λογότυπο κατασκευαστών: | σύμφωνα με την απαίτηση |
| ΜΕΣΩ | αριθ. μέσω |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
| Επένδυση πινάκων: | 0,0030» (0.076mm) |
| Ανοχή τρυπανιών: | 0,002» (0.05mm) |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Χαρακτηριστικά γνωρίσματα και οφέλη
Διαδικασία SMT
Ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και παρατείνει τη ζωή υπηρεσιών.
Η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένων των θερμικών υλικών διεπαφών),
Μειώστε τον όγκο του προϊόντος,
Μειώστε το κόστος του υλικού και της συνέλευσης,
Τα προϊόντα και η κατασκευή πιστοποιούνται από τις εξουσιοδοτημένες οργανώσεις.
100% δοκιμές συμπεριλαμβανομένης της ηλεκτρικής δοκιμής και της επιθεώρησης AOI.
Δοκιμή υψηλής τάσης, δοκιμή ελέγχου σύνθετης αντίστασης, μικροϋπολογιστής-τμήμα, δοκιμή ύλη συγκολλήσεως-δυνατότητας,
Ανταγωνιστική τιμή
Έγκαιρη υπηρεσία
Περισσότερο από εμπειρία 18 ετών
Εφαρμογές
Ηλεκτρομηχανικός
Ρυθμιστής διακοπτών
Ηλεκτρονικός εξοπλισμός επικοινωνίας
Εξοπλισμός αυτοματισμού γραφείου
Ελεγκτής μηχανών
