Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό βάσεων: | 3W/MK διηλεκτρικό υλικό | Αρίθμηση στρώματος: | Ενιαία πλευρά |
---|---|---|---|
Πάχος PCB: | 1.6mm ±0.16 | Μέγεθος PCB: | 80 Χ 50mm=1PCS |
Μάσκα ύλης συγκολλήσεως: | Μαύρος | Βάρος χαλκού: | 1oz |
Η επιφάνεια τελειώνει: | ENIG | ||
Επισημαίνω: | 3W/MK πίνακας PCB των RGB οδηγήσεων,ENIG πίνακας PCB των RGB οδηγήσεων,3W/MK RGB ΟΔΗΓΗΜΕΝΟ PCB |

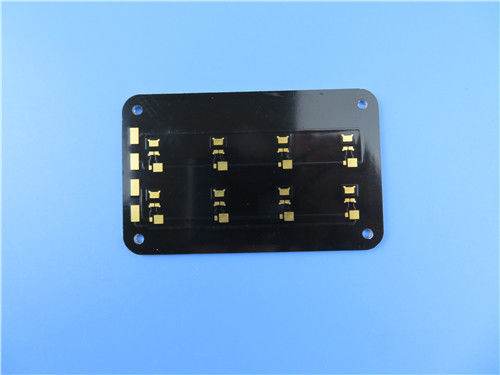

Υψηλή αγώγιμη υψηλή θερμική αγωγιμότητα MCPCB PCB 3W/MK αργιλίου για το RGB φωτισμό
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 3 W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 25 πίνακες συσκευάζονται για την αποστολή.
Φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 80 Χ 50mm=1PCS |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB IMS |
Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | Αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1oz) |
3W/MK διηλεκτρικό υλικό 100um | |
Βάση 5052 αργιλίου | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 11mil/11.5mil |
Ελάχιστες/μέγιστες τρύπες: | 8.5mm |
Αριθμός διαφορετικών τρυπών: | 1 |
Αριθμός τρυπών τρυπανιών: | 4 |
Θερμική αντίσταση (°C/W) | ≤0.45 |
Τάση διακοπής (VDC) | 4000 |
Έλεγχος σύνθετης αντίστασης | αριθ. |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Θερμική αγωγιμότητα | 3W / Διηλεκτρικό υλικό MK, MCPCB |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
Τελικό ύψος του PCB: | 1.6mm ±0.16 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ») |
Η μάσκα ύλης συγκολλήσεως ισχύει: | Κορυφή. ελάχιστο 12µm. |
Χρώμα μασκών ύλης συγκολλήσεως: | Μαύρος |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | κανένας |
Χρώμα του συστατικού μύθου | κανένας |
Όνομα ή λογότυπο κατασκευαστών: | σύμφωνα με την απαίτηση |
ΜΕΣΩ | αριθ. μέσω |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
Επένδυση πινάκων: | 0,0030» (0.076mm) |
Ανοχή τρυπανιών: | 0,002» (0.05mm) |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Χαρακτηριστικά γνωρίσματα και οφέλη
Ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και παρατείνει τη ζωή υπηρεσιών.
Η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένων των θερμικών υλικών διεπαφών),
Μειώστε τον όγκο του προϊόντος,
θερμική δοκιμή πίεσης, δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική δοκιμή μόλυνσης,
Εστίαση στη χαμηλή έως μέση παραγωγή όγκου
Η μικρή διαταγή ποσότητας γίνεται αποδεκτή
Εφαρμογές
Εγχώριος φωτισμός
Ελαφρύ σύστημα μετατροπής
Στερεός ηλεκτρονόμος
Λαμπτήρας τοίχων
