ΚΑΝΕΝΑ PCB 1 βάσεων αργιλίου καθρεφτών Silkscreen θερμική αγωγιμότητα W/MK

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB πυρήνων μετάλλων

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

ΚΑΝΕΝΑ PCB 1 βάσεων αργιλίου καθρεφτών Silkscreen θερμική αγωγιμότητα W/MK

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-763.V1.0

Υλικό βάσεων:

1W/MK διηλεκτρικό υλικό

Αρίθμηση στρώματος:

Ενιαία πλευρά

Πάχος PCB:

1.2mm ±0.12

Μέγεθος PCB:

130 Χ 48mm=12PCS

Μάσκα ύλης συγκολλήσεως:

άσπρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

Χρυσός βύθισης

Επισημαίνω:

PCB βάσεων αργιλίου καθρεφτών

ΚΑΝΕΝΑ PCB βάσεων αργιλίου Silkscreen

PCB πυρήνων αλουμινίου καθρεφτών

Περιγραφή προϊόντος

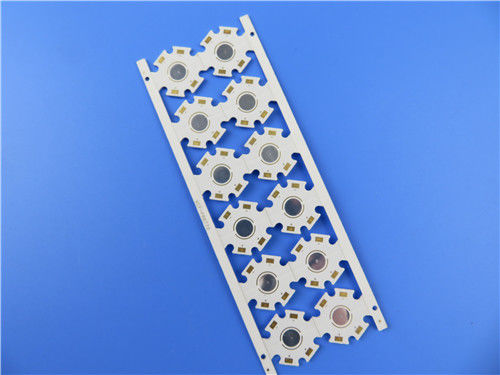

Υψηλή αντανάκλαση MCPCB PCB αργιλίου καθρεφτών για το φωτισμό των οδηγήσεων

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του PCB αργιλίου καθρεφτών για την εφαρμογή του οδηγημένου φωτισμού. Είναι ενιαίος πίνακας στρώματος MCPCB 1,2 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 25 επιτροπές συσκευάζονται για την αποστολή.

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	130 Χ 48mm=12PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB, PCB πυρήνων μετάλλων
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz)
	1W/MK διηλεκτρικό υλικό, 75um
	Αργίλιο 5052, 1.2mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	12mil/12mil
Ελάχιστες/μέγιστες τρύπες:	1.5mm
Αριθμός διαφορετικών τρυπών:	1
Αριθμός τρυπών τρυπανιών:	4
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	1W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.2mm ±0.12
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσός βύθισης, αντανάκλαση καθρεφτών
Η μάσκα ύλης συγκολλήσεως ισχύει:	Κορυφή. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως:	Λευκό, PSR400 WT02
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	κανένας
Χρώμα του συστατικού μύθου	κανένας
Όνομα ή λογότυπο κατασκευαστών:	σύμφωνα με την απαίτηση
ΜΕΣΩ	αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Χαρακτηριστικά γνωρίσματα και οφέλη

Συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,

Αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,

Αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,

Μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,

Βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,

Παρατείνετε τη ζωή υπηρεσιών του προϊόντος,

Εφαρμογές

Αυτοκίνητος φωτισμός

Σταθερός έλεγχος τάσης

Ελαφρύ σύστημα μετατροπής

Φωτισμός λεωφόρων αγορών

Οι Drive ικανότητες 2021 πινάκων κυκλωμάτων μας

Τυφλά vias, θαμμένα vias

Ευκίνητο PCB

Βαριοί πίνακες 10oz χαλκού

Υψηλό Tg, υψηλό υλικό CTI

Υβρίδιο FR-4 και υλικό υψηλής συχνότητας

Ελεγχόμενο σύνθετη αντίσταση PCB

Κατηγορία 2, κατηγορία 3 ΕΠΙ ΕΠΙ

Αμόλυβδο PCB (RoHS υποχωρητικό)

Πολυστρωματικό PCBs στους πίνακες στρωμάτων χαλκού 32+

PCB πυρήνων μετάλλων (MCPCB)

Υλικά PCB – FR-4, Polyimide, Rogers & περισσότεροι

Υποχωρητικός κατασκευαστής PCB RoHS

Άκαμπτο ευκίνητο PCB

PCB RF/PCB υψηλής συχνότητας

Μέσω-τρύπα, BGA, χρυσό δάχτυλο, θόλος ακρών

Μέσω--μαξιλάρι, γεμισμένα vias

IATF16949 (2016), ISO14001 (2004), ISO9001 (2015), UL ΕΠΙΚΥΡΩΜΈΝΟ

Οι υπηρεσίες μας

Εστίαση στα πρωτότυπα, μικρές batch, παραγωγή όγκου

Ο γρήγορος χρόνος περιστροφής, διπλασιάζει το πλαισιωμένο PCB 24 ώρες διαθέσιμες.

Από σπίτι σε σπίτι υπηρεσία αποστολών

PCB αργιλίου καθρεφτών

Το PCB αργιλίου καθρεφτών είναι ένα υπόστρωμα που πιέζεται μαζί με το υλικό στρώμα κυκλωμάτων της BT και το υπόστρωμα αργιλίου με τα ασημένια μόρια. Είναι η καταλληλότερη πρώτη ύλη για τη συσκευασία ΣΠΑΔΙΚΩΝ.

Πλεονεκτήματα

Καλός διασκεδασμός θερμότητας: το ασημένιο υπόστρωμα αργιλίου καθρεφτών υιοθετεί τη θερμοηλεκτρική τεχνολογία χωρισμού, και η θερμική αγωγιμότητα του συνηθισμένου PCB αργιλίου με το στρώμα μόνωσης είναι 1W/MK σε 3W/MK. Η θερμική αγωγιμότητα του PCB αργιλίου καθρεφτών φθάνει σε υψηλότερο 137W/MK, το οποίο βελτιώνει πολύ το διασκεδασμό θερμότητας του τσιπ.

Υψηλή ελαφριά αποδοτικότητα: η ανακλαστικότητα του συνηθισμένου χρυσού PCB αργιλίου είναι 80%, η ανακλαστικότητα του PCB αργιλίου τρυπών φλυτζανιών είναι 85%, η ανακλαστικότητα του ασημένιου καλυμμένου PCB αργιλίου είναι 95%, και η ανακλαστικότητα του ασημένιου PCB αργιλίου καθρεφτών είναι 98%. Το ασημένιο PCB αργιλίου καθρεφτών μπορεί να κάνει το φως του τσιπ συγκινημένου καλύτερα.
