Διαδικασία 5052 SMT ισοπέδωση συγκόλλησης ζεστού αέρα πινάκων PCB αργιλίου

Διαδικασία 5052 SMT ισοπέδωση συγκόλλησης ζεστού αέρα πινάκων PCB αργιλίου

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-767.V1.0
Υλικό βάσεων:
Διηλεκτρικό υλικό 2.0W/MK 75um
Αρίθμηση στρώματος:
Διπλή πλευρά
Πάχος PCB:
1.6mm ±0.16
Μέγεθος PCB:
95 Χ 95mm=25PCS
Μάσκα ύλης συγκολλήσεως:
Μαύρος
Silkscreen:
Άσπρος
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο
Επισημαίνω:

Πίνακας PCB αργιλίου διαδικασίας SMT

,

5052 πίνακας PCB αργιλίου

Περιγραφή προϊόντος

Υψηλός πίνακας PCB αργιλίου θερμικής αγωγιμότητας με 2W/το MK για Ignitor
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

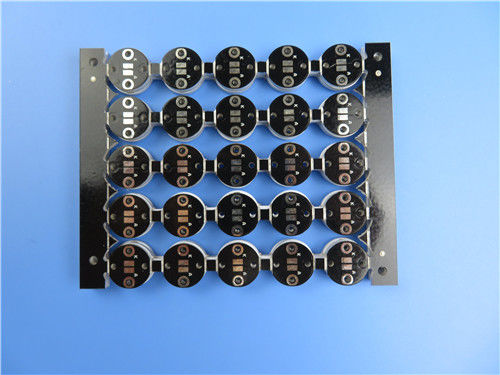

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή ignitor. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 2 W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 25 επιτροπές συσκευάζονται για την αποστολή.

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB 95 Χ 95mm=25PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ PCB IMS
Αριθμός στρωμάτων Πλαισιωμένο διπλάσιο PCB, PCB πυρήνων μετάλλων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1oz)
Διηλεκτρικό υλικό 2.0W/MK 75um
Βάση 5052 αργιλίου
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 13mil/15mil
Ελάχιστες/μέγιστες τρύπες: 5.5mm
Αριθμός διαφορετικών τρυπών: 1
Αριθμός τρυπών τρυπανιών: 4
Θερμική αντίσταση (°C/W) ≤0.45
Τάση διακοπής (VDC) 4000
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα Διηλεκτρικό υλικό 2.0W/MK 75um
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει: Κορυφή. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως: Μαύρος
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου Άσπρος
Όνομα ή λογότυπο κατασκευαστών: σύμφωνα με την απαίτηση
ΜΕΣΩ αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΕΦΑΡΜΟΓΗ: Φως οδηγήσεων, απόκτηση στοιχείων
Καταδίωξη οχημάτων
Ενότητα GSM
Ραδιοεπικοινωνία
Φορητό ηχητικό σύστημα
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

Διαδικασία 5052 SMT ισοπέδωση συγκόλλησης ζεστού αέρα πινάκων PCB αργιλίου 0

Χαρακτηριστικά γνωρίσματα και οφέλη
Διαδικασία SMT
Η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δοκιμή υψηλής τάσης, δοκιμή ελέγχου σύνθετης αντίστασης, μικροϋπολογιστής-τμήμα, δοκιμή ύλη συγκολλήσεως-δυνατότητας, θερμική δοκιμή πίεσης, δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική δοκιμή μόλυνσης,
Επαγγελματικοί και πεπειραμένοι μηχανικοί


Εφαρμογές
Φωτισμός λεωφόρων αγορών
Ηλεκτρονικός εξοπλισμός επικοινωνίας
Ηλεκτρονικός ρυθμιστής
Αυτοκινητικός οπίσθιος φωτισμός

Διαδικασία 5052 SMT ισοπέδωση συγκόλλησης ζεστού αέρα πινάκων PCB αργιλίου 1

Γιατί μας επιλέξτε;
Το PCB Bicheng, ένας μοναδικός τυπωμένος προμηθευτής πινάκων κυκλωμάτων που βρίσκεται σε Shenzhen Κίνα εξυπηρετεί τους παγκόσμιους πελάτες δεδομένου ότι γεννιέται το 2003. Σε Bicheng, κάθε batch του PCB περνά από την ηλεκτρική δοκιμή, την επιθεώρηση AOI, τη δοκιμή υψηλής τάσης, τη δοκιμή ελέγχου σύνθετης αντίστασης, το μικροϋπολογιστής-τμήμα, τη δοκιμή ύλη συγκολλήσεως-δυνατότητας, τη θερμική δοκιμή πίεσης, τη δοκιμή αξιοπιστίας, τη δοκιμή αντίστασης μόνωσης και την ιοντική δοκιμή κ.λπ. μόλυνσης. Τελικά είναι όπως ένα όμορφο δώρο που παραδίδεται στα χέρια σας.

Ποικιλία της τεχνολογίας PCB για να ικανοποιήσει τη ζήτηση στην αγορά
Πίνακας HDI
Βαρύς πίνακας χαλκού
Υβριδικός υλικός πίνακας
Τυφλός μέσω του πίνακα
Πίνακας υψηλής συχνότητας
Πίνακας πυρήνων μετάλλων
Χρυσός πίνακας βύθισης
Πολυστρωματικός πίνακας
Backplane πίνακας
Χρυσός πίνακας δάχτυλων

Περιεκτικό presale υπηρεσιών πωλήσεων, στην πώληση και μετά από την πώληση.
Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB
Δωρεάν panelization PCB
Ικανότητα PCB πρωτοτύπων
Ικανότητα παραγωγής όγκου
Γρήγορα δείγματα χρόνου περιστροφής
Δωρεάν δοκιμή PCB
Στερεά συσκευασία χαρτοκιβωτίων
