Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | 1W/MK διηλεκτρικό υλικό | Αρίθμηση στρώματος: | Ενιαία πλευρά |
|---|---|---|---|
| Πάχος PCB: | 1.8mm ±0.12 | Μέγεθος PCB: | 100 Χ 25mm=1PCS |
| Μάσκα ύλης συγκολλήσεως: | άσπρος | Silkscreen: | Μαύρος |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Επισημαίνω: | UL πίνακας PCB αργιλίου,πίνακας PCB αργιλίου 1.8mm |
||

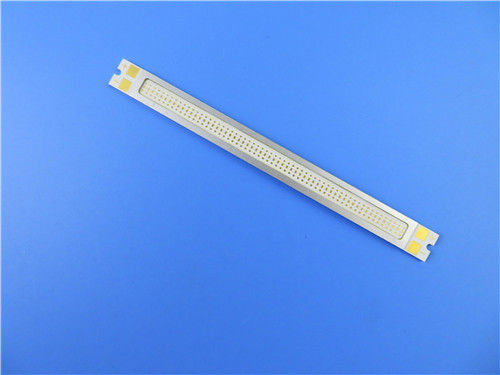

Σύνθετος πίνακας PCB αργιλίου για το ρυθμιστή διακοπτών
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του ρυθμιστή διακοπτών. Είναι ενιαίος πίνακας στρώματος MCPCB στη βάση 1,6 χιλ. με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 30 πίνακες συσκευάζονται χωριστά.
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB | 100 Χ 25mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB IMS |
| Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1oz) |
| 1W/MK διηλεκτρικό υλικό 75um | |
| Αργίλιο 1060 1.6mm | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 10mil/18mil |
| Ελάχιστες/μέγιστες τρύπες: | 0 |
| Αριθμός διαφορετικών τρυπών: | 0 |
| Αριθμός τρυπών τρυπανιών: | 0 |
| Αριθμός αλεσμένων αυλακώσεων: | 2 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης | αριθ. |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Πυρήνας αργιλίου: | 1W / MK διηλεκτρικό υλικό 75um |
| Θερμική αντίσταση (°C/W) | ≤0.45 |
| Τάση διακοπής (VDC) | 4000 |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
| Τελικό ύψος του PCB: | 1.8mm ±0.12 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσό 0.025µm πάνω από 3µm νικέλιο βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΚΟΡΥΦΗ, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: | Λευκό, Taiyo PSR400 WT02 |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
| Χρώμα του συστατικού μύθου | Μαύρος |
| Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | Μη καλυμμένος σε όλη την τρύπα (NPTH) |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Χαρακτηριστικά γνωρίσματα και οφέλη
Αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Τα προϊόντα και η κατασκευή πιστοποιούνται από τις εξουσιοδοτημένες οργανώσεις.
UL που προσαρμόζεται
Εφαρμογές
PCB αργιλίου ανώτατων λαμπτήρων
Συσκευή παροχής ηλεκτρικού ρεύματος
Ένα ηλεκτρικό κύκλωμα φίλτρων
Ενισχυτής υψηλής συχνότητας
