PCB πυρήνων μετάλλων ενότητας 1oz δύναμης με τη μαύρη μάσκα ύλης συγκολλήσεως

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-771.V1.0

Υλικό βάσεων:

1W/MK διηλεκτρικό υλικό

Αρίθμηση στρώματος:

Ενιαία πλευρά

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

96 Χ 96mm=1PCS

Μάσκα ύλης συγκολλήσεως:

Μαύρος

Silkscreen:

Άσπρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο

Επισημαίνω:

PCB πυρήνων μετάλλων ενότητας δύναμης

1oz PCB πυρήνων μετάλλων

1oz PCB ενότητας δύναμης

Περιγραφή προϊόντος

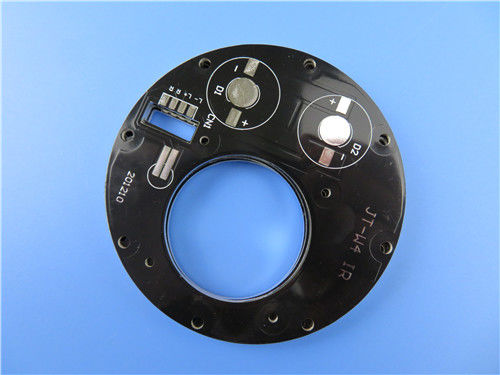

Τυπωμένος πίνακας κυκλωμάτων PCB αργιλίου IMS RoHS για την ενότητα δύναμης

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή της ενότητας δύναμης. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 30 πίνακες συσκευάζονται χωριστά.

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	96 Χ 96mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 70um (2oz)
	1W/MK διηλεκτρικό υλικό 75um
	Αργίλιο 6061 1.5mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	12mil/20mil
Ελάχιστες/μέγιστες τρύπες:	3mm/5.0mm
Αριθμός διαφορετικών τρυπών:	12
Αριθμός τρυπών τρυπανιών:	3
Αριθμός αλεσμένων αυλακώσεων:	2
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Πυρήνας αργιλίου:	1W / MK διηλεκτρικό υλικό 75um
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Ο Μαύρος, ksm-S6189BK31
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Μη καλυμμένος σε όλη την τρύπα (NPTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Χαρακτηριστικά γνωρίσματα και οφέλη

Συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,

Αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,

Αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,

Βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,

Ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας,

UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό

Εφαρμογές

Οδηγός δισκετών

Ηλεκτρονικός εξοπλισμός επικοινωνίας

Εξοπλισμός παροχής ηλεκτρικού ρεύματος

Ετικέτες:

προϊόντα

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-771.V1.0

Υλικό βάσεων:

1W/MK διηλεκτρικό υλικό

Αρίθμηση στρώματος:

Ενιαία πλευρά

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

96 Χ 96mm=1PCS

Μάσκα ύλης συγκολλήσεως:

Μαύρος

Silkscreen:

Άσπρος

Βάρος χαλκού:

1oz

Η επιφάνεια τελειώνει:

Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο

Ποσότητα παραγγελίας min:

1pcs

Τιμή:

USD9.99-99.99

Συσκευασία λεπτομέρειες:

Κενό bags+Cartons

Χρόνος παράδοσης:

8-9 εργάσιμες ημέρες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω

PCB πυρήνων μετάλλων ενότητας δύναμης

1oz PCB πυρήνων μετάλλων

1oz PCB ενότητας δύναμης

Περιγραφή προϊόντος

Τυπωμένος πίνακας κυκλωμάτων PCB αργιλίου IMS RoHS για την ενότητα δύναμης

Γενική περιγραφή

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	96 Χ 96mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 70um (2oz)
	1W/MK διηλεκτρικό υλικό 75um
	Αργίλιο 6061 1.5mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	12mil/20mil
Ελάχιστες/μέγιστες τρύπες:	3mm/5.0mm
Αριθμός διαφορετικών τρυπών:	12
Αριθμός τρυπών τρυπανιών:	3
Αριθμός αλεσμένων αυλακώσεων:	2
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Πυρήνας αργιλίου:	1W / MK διηλεκτρικό υλικό 75um
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Ο Μαύρος, ksm-S6189BK31
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Μη καλυμμένος σε όλη την τρύπα (NPTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Χαρακτηριστικά γνωρίσματα και οφέλη

Συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,

Αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,

Αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,

Βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,

Ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας,

UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό

Εφαρμογές

Οδηγός δισκετών

Ηλεκτρονικός εξοπλισμός επικοινωνίας

Εξοπλισμός παροχής ηλεκτρικού ρεύματος
