1 μέτρο 1.0mm πίνακας κυκλωμάτων λουρίδων των παχιών οδηγήσεων HASL αμόλυβδος

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-773.V1.0

Υλικό βάσεων:

1W/MK διηλεκτρικό υλικό

Αρίθμηση στρώματος:

Ενιαία πλευρά

Πάχος PCB:

1,0 χιλ. ±0.10

Μέγεθος PCB:

1420 X 16mm = 1PCS

Μάσκα ύλης συγκολλήσεως:

άσπρος

Silkscreen:

Μαύρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

Συγκόλληση ζεστού αέρα

Επισημαίνω:

πίνακας κυκλωμάτων λουρίδων των οδηγήσεων 1m

πίνακας κυκλωμάτων λουρίδων των οδηγήσεων 1.0mm

PCB λουρίδων των οδηγήσεων 1m

Περιγραφή προϊόντος

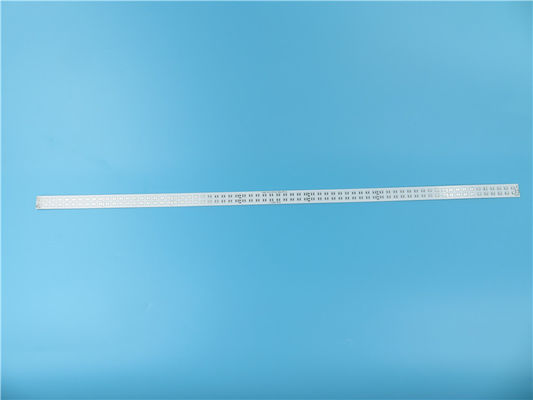

Λουρίδα 1 μέτρο MCPCB PCB αργιλίου που στηρίζεται σε 1.0mm πυκνά με HASL αμόλυβδο

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του PCB λουρίδων των οδηγήσεων που στηρίζεται στον πυρήνα αργιλίου με 1W/MK διηλεκτρικό για την εφαρμογή του φωτισμού των οδηγήσεων δύναμης. Είναι 1,4 μέτρο μακρύ με 1.0mm παχύ, ο Μαύρος άνω της άσπρων μάσκας ύλης συγκολλήσεως και των HASL στα μαξιλάρια. Το υλικό βάσεων χρησιμοποιείται από το εμπορικό σήμα ILM, ολόκληρος πίνακας που παρέχει 1 PCB επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	1420 X 16mm = 1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB αργιλίου, PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz)
	1W/MK διηλεκτρικό υλικό
	Αργίλιο 5052
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	62,4 mil το /-mil
Ελάχιστες/μέγιστες τρύπες:	4,2 χιλ./4,2 χιλ.
Αριθμός διαφορετικών τρυπών:	1
Αριθμός τρυπών τρυπανιών:	21
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	1W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1,0 χιλ. ±0.10
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Συγκόλληση ζεστού αέρα
Η μάσκα ύλης συγκολλήσεως ισχύει:	Κορυφή. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως:	Άσπρος
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Μαύρος
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Χαρακτηριστικά γνωρίσματα και οφέλη

Αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια

Παρατείνετε τη ζωή υπηρεσιών του προϊόντος

Μειώστε το κόστος του υλικού και της συνέλευσης

Μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού

Διαφοροποιημένη μέθοδος ναυτιλίας

Ευρύ φάσμα της παροχής PCB

UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό

Ικανότητα PCB πρωτοτύπων

Έχετε την ικανότητα παραγωγής όγκου.

Εφαρμογές

Ενισχυτής δύναμης

Ελεγκτής μηχανών

Θερμαντικό σώμα

Φθορισμού λαμπτήρας

Οι Drive ικανότητες 2021 πινάκων κυκλωμάτων μας

Τυφλά vias, θαμμένα vias

Ευκίνητο PCB

Βαριοί πίνακες 10oz χαλκού

Υψηλό Tg, υψηλό υλικό CTI

Υβρίδιο FR-4 και υλικό υψηλής συχνότητας

Ελεγχόμενο σύνθετη αντίσταση PCB

Κατηγορία 2, κατηγορία 3 ΕΠΙ ΕΠΙ

Αμόλυβδο PCB (RoHS υποχωρητικό)

Πολυστρωματικό PCBs στους πίνακες στρωμάτων χαλκού 32+

PCB πυρήνων μετάλλων (MCPCB)

Υλικά PCB – FR-4, Polyimide, Rogers & περισσότεροι

Υποχωρητικός κατασκευαστής PCB RoHS

Άκαμπτο ευκίνητο PCB

PCB RF/PCB υψηλής συχνότητας

Μέσω-τρύπα, BGA, χρυσό δάχτυλο, θόλος ακρών

Μέσω--μαξιλάρι, γεμισμένα vias

TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL ΕΠΙΚΥΡΩΜΈΝΟ

Οι υπηρεσίες μας

Εστίαση στα πρωτότυπα, μικρές batch, παραγωγή όγκου

Ο γρήγορος χρόνος περιστροφής, διπλασιάζει το πλαισιωμένο PCB 24 ώρες διαθέσιμες.

Από σπίτι σε σπίτι υπηρεσία αποστολών

Οι πελάτες μας βρίσκονται παγκοσμίως.

Αυστραλία: Περθ, Μελβούρνη, Νότια Νέα Ουαλία, Νότια Αυστραλία, δυτική Αυστραλία

Αυστρία: Bei Wien, Γκραζ Breitenfurt

Μπανγκλαντές: Purana Paltan

Βέλγιο: Deinze, Χάσσελτ

Βουλγαρία: Plovdiv

Βραζιλία: Caxias do Sul

Καναδάς: Κεμπέκ, Οντάριο, Βανκούβερ

Τσέχικα: Παρντουμπίτσε, Horní Pocernice

Γαλλία: Λα Garenne Cedex, Montchenu Villeneuve

Γερμανία: Στουτγάρδη, Garbsen, Αμβούργο, Άλτενμπουργκ, Velbert Kleinmachnow, Πότσνταμ

Ουγγαρία: Βουδαπέστη

Ινδία: Tamilnadu

Ιρλανδία: Φελλός

Ισραήλ: Πόλη Nettanya, Ben-Gurion αερολιμένας, Τελ Αβίβ, Yahud, στρέμμα,

Ιταλία: Peschiera Borromeo, Βερόνα, Mezzocorona, Pietrasanta Lucca, Τουρίνο

Κουβέιτ: Safat

Μάλτα: Mosta

Μαλαισία: Selangor

Μεξικό: Leon Guanajuato

Πορτογαλία: Guimaraes

Νότια Κορέα: Gyeonggi-

Σερβία: Kragujevac

Σουηδία: Goteborg, Siljansns,

Ταϊλάνδη: Μπανγκόκ, Chonburi

Τουρκία: Άγκυρα, Ιστανμπούλ, Kocaeli

Οι Κάτω Χώρες: Diemen

UK: Μπρίστολ, Surrey

Ουκρανία: Κίεβο

ΗΠΑ: Πόλη του Κοννέκτικατ, Αλάσκα, Νέα Υόρκη, Μαϊάμι, Νιου Τζέρσεϋ, Τέξας, Κολοράντο, βραδύτατο, Καλιφόρνια, Candler

Βιετνάμ: Πόλη HoChiMinh

Ζάμπια: Kitwe
