| Υλικό βάσεων: | 2W/MK διηλεκτρικό υλικό | Αρίθμηση στρώματος: | Ενιαία πλευρά |
|---|---|---|---|
| Πάχος PCB: | 1.6mm ±0.16 | Μέγεθος PCB: | 26 X 26 χιλ. (διάμετρος 26mm) |
| Μάσκα ύλης συγκολλήσεως: | άσπρος | Silkscreen: | Μαύρος |
| Βάρος χαλκού: | 2oz | Η επιφάνεια τελειώνει: | Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο |
| Επισημαίνω: | πίνακας PCB πιάτων αργιλίου των οδηγήσεων 1.6mm,2oz πίνακας PCB πιάτων αργιλίου των οδηγήσεων,2oz πίνακας κυκλωμάτων αργιλίου |
||

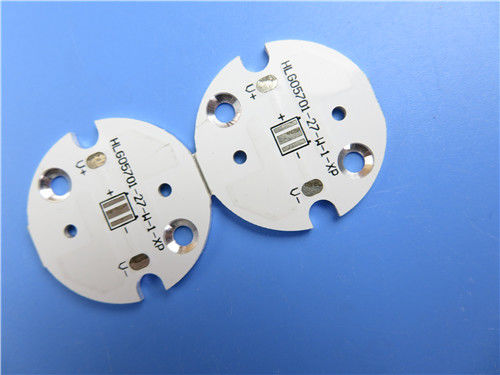

Ενιαίο πλαισιωμένο PCB 1W αργιλίου/PCB αργιλίου MK με HASL για το ελαφρύ σύστημα μετατροπής
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 2 W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 30 επιτροπές συσκευάζονται χωριστά.
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB | 26 X 26 χιλ. (διάμετρος 26mm) |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB IMS |
| Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 70um (2oz) |
| 2W/MK διηλεκτρικό υλικό 75um | |
| Αργίλιο 6061 1.5mm | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 18mil/25mil |
| Ελάχιστες/μέγιστες τρύπες: | 2.0mm/4.0mm |
| Αριθμός διαφορετικών τρυπών: | 2 |
| Αριθμός τρυπών τρυπανιών: | 4 |
| Αριθμός αλεσμένων αυλακώσεων: | 2 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης | αριθ. |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Πυρήνας αργιλίου: | 2W / MK διηλεκτρικό υλικό 75um |
| Θερμική αντίσταση (°C/W) | ≤0.45 |
| Τάση διακοπής (VDC) | 4000 |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 2oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
| Τελικό ύψος του PCB: | 1.6mm ±0.16 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΚΟΡΥΦΗ, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: | Άσπρος |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
| Χρώμα του συστατικού μύθου | Μαύρος |
| Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | Μη καλυμμένος σε όλη την τρύπα (NPTH) |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Χαρακτηριστικά γνωρίσματα και οφέλη
Αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,
Μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Παρατείνετε τη ζωή υπηρεσιών του προϊόντος,
Από σπίτι σε σπίτι αποστολή DDU με τα ανταγωνιστικά έξοδα αποστολής,
Διαφοροποιημένη μέθοδος ναυτιλίας
Έγκαιρη υπηρεσία
Εφαρμογές
Λαμπτήρας οδών
Ηλεκτρονικός ρυθμιστής
Ελαφρύ σύστημα μετατροπής
ο ενισχυτής
