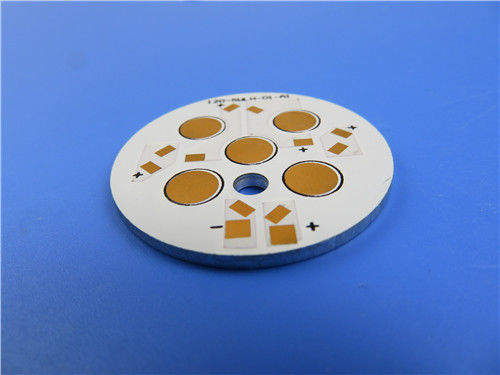

Υψηλή θερμική αγωγιμότητα PCB πυρήνων μετάλλων βύθισης χρυσή 3W/MK

Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity
Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity

Μεγάλες Εικόνας :  Υψηλή θερμική αγωγιμότητα PCB πυρήνων μετάλλων βύθισης χρυσή 3W/MK

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-776.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: 3W/MK διηλεκτρικό υλικό Αρίθμηση στρώματος: Ενιαία πλευρά
Πάχος PCB: 1.6mm ±0.16 Μέγεθος PCB: 36 X 36 χιλ. (διάμετρος 36mm)
Μάσκα ύλης συγκολλήσεως: άσπρος Silkscreen: Μαύρος
Βάρος χαλκού: 2oz Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

Χρυσό PCB πυρήνων μετάλλων βύθισης

,

3W/MK PCB πυρήνων μετάλλων

Υψηλό PCB 3W αργιλίου θερμικής αγωγιμότητας/PCB πυρήνων μετάλλων MK με το χρυσό βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)


Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του ηλεκτρονικού εξοπλισμού επικοινωνίας. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 3 W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται χωριστά.

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB 36 X 36 χιλ. (διάμετρος 36mm)
ΤΥΠΟΣ ΠΙΝΑΚΩΝ PCB IMS
Αριθμός στρωμάτων Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 70um (2oz)
3W/MK διηλεκτρικό υλικό 75um
Αργίλιο 6061 1.5mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 18mil/15mil
Ελάχιστες/μέγιστες τρύπες: 4.0mm
Αριθμός διαφορετικών τρυπών: 1
Αριθμός τρυπών τρυπανιών: 1
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Πυρήνας αργιλίου: 3W / MK διηλεκτρικό υλικό 75um
Θερμική αντίσταση (°C/W) ≤0.45
Τάση διακοπής (VDC) 4000
Τελικό φύλλο αλουμινίου εξωτερικό: 2oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσός Immersin
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Άσπρος
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου Μαύρος
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ Μη καλυμμένος σε όλη την τρύπα (NPTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

Υψηλή θερμική αγωγιμότητα PCB πυρήνων μετάλλων βύθισης χρυσή 3W/MK 0

Χαρακτηριστικά γνωρίσματα και οφέλη

Συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,
Αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό
Περισσότερο από εμπειρία 18 ετών
Υψηλή τεχνολογία


Εφαρμογές
Αυτοκινητικός λαμπτήρας
Θερμαντικό σώμα
Ηλεκτρομηχανικός
Εισόδου-εξόδου ενισχυτής

Υψηλή θερμική αγωγιμότητα PCB πυρήνων μετάλλων βύθισης χρυσή 3W/MK 1

Γιατί μας επιλέξτε;
1) Εστίαση στις ικανότητες πυρήνων σας: Ξέρουμε βαθειά ότι είναι πλήρες του άγριου ανταγωνισμού για τους πελάτες μας στην αγορά. Μπορείτε να εστιάσετε σε τέτοιες σημαντικές ικανότητες όπως την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ βασισμένες στην επαγγελματική απόδοση και τις ειδικευμένες υπηρεσίες μας εκείνη η υπέρβαση η προσδοκία σας.

2) Τεχνολογία εξεχουσών θέσεων: είναι λογικό για έναν μικρού και μεσαίου μεγέθους πελάτη στο hanker μετά από την πιό πρόσφατη πείρα εξοπλισμού και κατασκευής για το PCBs του. Από τις συνεργασίες με το PCB Bicheng, αποκτάτε πρόσβαση για να φθάσετε στην προσδοκία σας με 3 βάσεις εργοστασίων μας με πάνω από 26.000 τετραγωνικά μέτρα.

3) Εκτός από το κόστος παραγωγής: Το κόστος παραγωγής είναι ένα από τα σημεία κλειδί της ανταγωνιστικότητας προϊόντων των πελατών μας. Τα PCB Bicheng έχουν προσπαθήσει να μειώσουν το κόστος παραγωγής του από τον εξοπλισμό εισάγουν, κατάρτιση εργαζομένων και βελτίωση τεχνολογίας για να αυξήσουν την αποδοτικότητά τους. Οι πελάτες ικανοποιούν με τη εξοικονόμηση κόστους μας αλλά χωρίς ποιοτική απώλεια.

4) Αποφύγετε την παρενόχληση: Είναι ένα θέμα όταν ποιοτικό πρόβλημα παρενοχλώντας σας. Το σχέδιο εφαρμοσμένης μηχανικής Bicheng αποτρέπει το πρόβλημα από την εμφάνιση στην προπαραγωγή. Δεν θα πάρετε τον πονοκέφαλο με τα πρωτότυπα Bicheng, τις μικρές διαταγές και την παραγωγή όγκου. Το ποσοστό μας καταγγελίας πελατών είναι λιγότερο από 1% και θα είναι λυμένο ικανοποιητικό.

5) Εκτός από το χρόνο: Η αγορά απαιτεί τα προϊόντα που ενημερώνουν γρήγορα. Το PCB Bicheng λειτουργεί πάντα γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή, το γρήγορο χρόνο περιστροφής ή τις σχεδιασμένες παραδόσεις.

6) Μια άριστη ομάδα: Το Bicheng είναι αξιόπιστος συνεργάτης με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα. Έχουμε μια ομάδα των πεπειραμένων προσώπων πωλήσεων και των ειδικευμένων εξυπηρετήσεων πελατών. Μην αλλάξτε τον προμηθευτή σας. Εάν η αλλαγή είναι πρέπει, Bicheng είναι το σωστό για σας.
