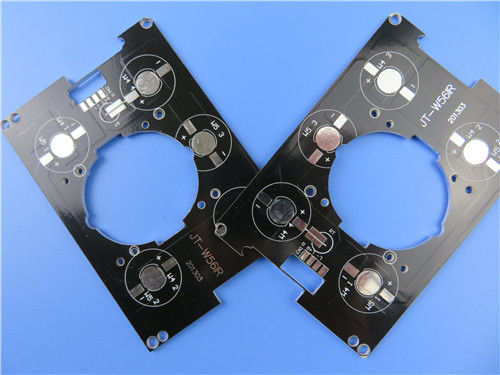

Ενιαίο πλαισιωμένο PCB οδηγών μηχανών PCB υποστρωμάτων αλουμινίου 95x64mm

Ενιαίο πλαισιωμένο PCB οδηγών μηχανών PCB υποστρωμάτων αλουμινίου 95x64mm

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-778.V1.0
Υλικό βάσεων:
2W/MK διηλεκτρικό υλικό
Αρίθμηση στρώματος:
Ενιαία πλευρά
Πάχος PCB:
1.6mm ±0.16
Μέγεθος PCB:
95 Χ 64mm=1PCS
Μάσκα ύλης συγκολλήσεως:
Μαύρος
Silkscreen:
Άσπρος
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
Συγκόλληση ζεστού αέρα
Επισημαίνω:

Ενιαίο πλαισιωμένο PCB υποστρωμάτων αλουμινίου

,

PCB υποστρωμάτων αλουμινίου 95x64mm

,

PCB οδηγών μηχανών 95x64mm

Περιγραφή προϊόντος

Ενιαία πλαισιωμένη θερμική αγωγιμότητα MCPCB PCB 2W/MK αργιλίου με HASL για τον οδηγό μηχανών
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την αίτηση του οδηγού μηχανών. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 2W/MK. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. 25 πίνακες συσκευάζονται χωριστά.

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB 95 Χ 64mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ PCB αργιλίου, PCB IMS
Αριθμός στρωμάτων Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1oz)
2W/MK διηλεκτρικό υλικό
Αργίλιο 5052
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 40 mil το /-mil
Ελάχιστες/μέγιστες τρύπες: 2.0 / 4,0 χιλ.
Αριθμός διαφορετικών τρυπών: 2
Αριθμός τρυπών τρυπανιών: 14
Θερμική αντίσταση (°C/W) ≤0.45
Τάση διακοπής (VDC) 4000
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα 2W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Συγκόλληση ζεστού αέρα
Η μάσκα ύλης συγκολλήσεως ισχύει: Κορυφή. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως: Μαύρος
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου Άσπρος
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

Ενιαίο πλαισιωμένο PCB οδηγών μηχανών PCB υποστρωμάτων αλουμινίου 95x64mm 0

Χαρακτηριστικά γνωρίσματα και οφέλη
Διαδικασία SMT
Ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και παρατείνει τη ζωή υπηρεσιών.
Η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Μειώστε το κόστος του υλικού και της συνέλευσης,
Περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας,
1-10 κομμάτια προσφέρονται για την πώληση.
Διεθνείς εγκρίσεις


Εφαρμογές
Ενισχυτής δύναμης,
Οδηγός μηχανών,
Συσκευή παροχής ηλεκτρικού ρεύματος,
Φθορισμού λαμπτήρας

Ενιαίο πλαισιωμένο PCB οδηγών μηχανών PCB υποστρωμάτων αλουμινίου 95x64mm 1
