Μέσω της τρύπας 0.12mm ηλεκτρο στίλβωση διάτρητων PCB SMT

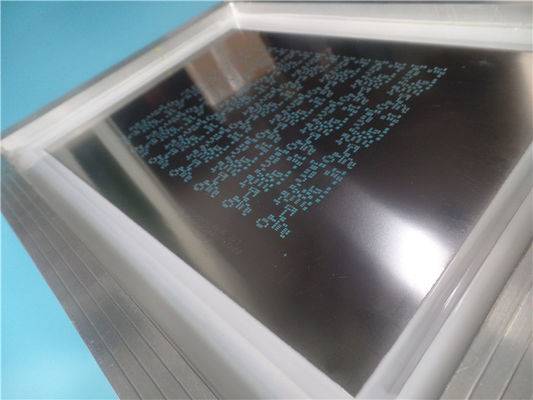

Μεγάλες Εικόνας : Μέσω της τρύπας 0.12mm ηλεκτρο στίλβωση διάτρητων PCB SMT

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng
Πιστοποίηση:	UL, ISO9001, IATF16949
Αριθμό μοντέλου:	BIC-951.V1.0

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	USD9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό bags+Cartons
Χρόνος παράδοσης:	8-9 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	5000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό βάσεων:	Shim ανοξείδωτου	Μέγεθος διάτρητων:	520 X 420 PC χιλ. =1
Πάχος διάτρητων:	0.12mm	Δομή:	Φύλλα αλουμινίου διάτρητων με το πλαίσιο αργιλίου
Άνοιγμα:	περικοπή λέιζερ	Εμφάνιση:	Χάραξη και ηλεκτρο στίλβωση
Καθοδηγητικό σημάδι:	Μέσω της τρύπας	Ποσότητα ανοικτών μαξιλαριών:	1254
Επισημαίνω:	Μέσω του διάτρητου PCB SMT τρυπών , διάτρητο PCB SMT 0.12mm , διάτρητο ύλης συγκολλήσεως PCB 0.12mm

Διάτρητο λέιζερ SMT φιαγμένο από φύλλο αλουμινίου ανοξείδωτου 0.12mm με 520 X 420mm πλαίσιο αργιλίου

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος διάτρητου περικοπών SMT λέιζερ που στηρίζεται στο φύλλο αλουμινίου ανοξείδωτου 0.12mm με 520 τη διάσταση χιλ. Χ 420 χιλ. Χ 20mm. Έχει κατασκευάσει ανά ΕΠΙ 7525A χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber, εντόπιση περιοχής ελαστικών μάκτρων στο κέντρο. Τα σημάδια Fiducal είναι μέσω των τρυπών για να ταιριάξουν για τη μηχανή SMT. Έχει συσκευάσει με το χαρτοκιβώτιο KK (σκληρή κάρτα) και συνήθως 2 διάτρητα συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Το αρχείο στοιχείων χρησιμοποιείται άμεσα για να παραγάγει και να μειώσει το ποσοστό λάθους

Η ανοίγοντας ακρίβεια θέσης του προτύπου SMT είναι πολύ υψηλή: ολόκληρο το λάθος διαδικασίας είναι ≤ ±4 μ μ

Το άνοιγμα του προτύπου SMT έχει το γεωμετρικό αριθμό, ο οποίος είναι συμφέρων στην εκτύπωση και τη διαμόρφωση της κόλλας κασσίτερου

Γρήγορη και έγκαιρη παράδοση

Μεγάλη εξυπηρέτηση πελατών

Διαφοροποιημένη μέθοδος ναυτιλίας

Καμία MOQ, χαμηλότερο κόστος για τα πρωτότυπα και μικρή ποσότητα τρεξιμάτων

1.3 εφαρμογές

Συσκευασία SMD όπως PLCC, QFP, 0402,0201, BGA, τσιπ κτυπήματος.

1.4 φύλλο παραμέτρου και στοιχείων

Διάσταση:	520 X 420 PC χιλ. =1
Δομή	Φύλλα αλουμινίου διάτρητων με το πλαίσιο αργιλίου
Υλικό βάσεων	Shim ανοξείδωτου
Πάχος φύλλων αλουμινίου	0.12mm
Άνοιγμα που διαμορφώνεται	Περικοπή λέιζερ
Εμφάνιση	Χάραξη και ηλεκτρο στίλβωση
Καθοδηγητικό σημάδι	Μέσω της τρύπας
Περιοχή υπηρεσιών:	Παγκοσμίως
Ποσότητα ανοικτών μαξιλαριών:	1254
Πλεονεκτήματα:	a) Διάσταση υψηλής ακρίβειας β) καλή φόρμα στο παράθυρο γ) ο τοίχος τρυπών είναι ομαλότερος.
Εφαρμογή:	CSP, BGA, συσκευασία 0.5mm QFP κ.λπ.

1.5 ανοίγοντας σχέδιο τρυπών για το διάτρητο SMT

Συστατικός τύπος	Πίσσα	Πλάτος συγκόλλησης	Μήκος συγκόλλησης	Ανοίγοντας πλάτος	Ανοίγοντας μήκος	Shim πάχος
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.150.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.150.18mm
QFP	0.50mm	0.2540.33mm	1.25mm	0.220.25mm	1.20mm	0.120.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.100.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.070.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.120.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.070.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.150.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.100.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.070.12mm
Τσιπ κτυπήματος	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.080.10mm
Τσιπ κτυπήματος	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.050.10mm
