Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου

Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-952.V1.0
Υλικό βάσεων:
Shim ανοξείδωτου
Μέγεθος διάτρητων:
520 X 420 PC χιλ. =1
Πάχος φύλλων αλουμινίου:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Εμφάνιση:
Χάραξη και ηλεκτρο στίλβωση
Επισημαίνω:

ISO9001 διάτρητο PCB SMT

,

Διάτρητο PCB SMT περικοπών λέιζερ

,

Διάτρητο περικοπών SMT λέιζερ PCB

Περιγραφή προϊόντος

Shim διάτρητων περικοπών λέιζερ κολλών SMT ύλης συγκολλήσεως PCB πλαισιωμένο αργίλιο διάτρητο 0.15mm Shim ανοξείδωτου
1.1 γενική περιγραφή
Αυτό είναι ένας τύπος διάτρητου περικοπών SMT λέιζερ που στηρίζεται στο φύλλο αλουμινίου ανοξείδωτου 0.15mm με το πλαίσιο 520 αργιλίου τη διάσταση χιλ. Χ 420 χιλ. Χ 20mm. Έχει κατασκευάσει ανά ΕΠΙ 7525A χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber, εντόπιση περιοχής ελαστικών μάκτρων στο κέντρο. Τα σημάδια Fiducal είναι μέσω των τρυπών για να ταιριάξουν για τη μηχανή SMT. Έχει συσκευάσει με το χαρτοκιβώτιο KK (σκληρή κάρτα) και συνήθως 2 διάτρητα συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Το αρχείο στοιχείων χρησιμοποιείται άμεσα για να παραγάγει και να μειώσει το ποσοστό λάθους
Η ανοίγοντας ακρίβεια θέσης του προτύπου SMT είναι πολύ υψηλή: ολόκληρο το λάθος διαδικασίας είναι ≤ ±4 μ μ
Το άνοιγμα του προτύπου SMT έχει το γεωμετρικό αριθμό, ο οποίος είναι συμφέρων στην εκτύπωση και τη διαμόρφωση της κόλλας κασσίτερου
Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB
Χρήμα-διάσωση, ανησυχία-σώζοντας και Labor-saving
Η μικρή διαταγή ποσότητας γίνεται αποδεκτή
Περισσότερο από 15 έτη εμπειρίας

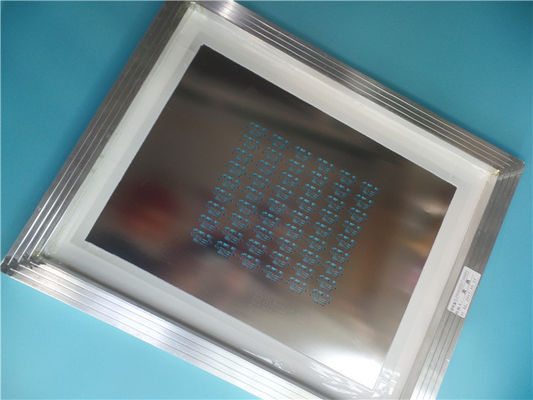

Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 0Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 1Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 2
1.3 εφαρμογές
Συσκευασία SMD όπως PLCC, QFP, 0402,0201, BGA, τσιπ κτυπήματος.
Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 3Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 4Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 5
1.4 φύλλο παραμέτρου και στοιχείων
Διάσταση: 520 X 420 PC χιλ. =1
Δομή Φύλλα αλουμινίου διάτρητων με το πλαίσιο αργιλίου
Υλικό βάσεων Shim ανοξείδωτου
Πάχος φύλλων αλουμινίου 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Άνοιγμα που διαμορφώνεται Περικοπή λέιζερ
Εμφάνιση Χάραξη και ηλεκτρο στίλβωση
Καθοδηγητικό σημάδι Μέσω της τρύπας
Περιοχή υπηρεσιών: Παγκοσμίως
Ποσότητα ανοικτών μαξιλαριών: 1350
Πλεονεκτήματα: a) Διάσταση υψηλής ακρίβειας β) καλή φόρμα στο παράθυρο γ) ο τοίχος τρυπών είναι ομαλότερος.
Εφαρμογή: CSP, BGA, συσκευασία 0.5mm QFP κ.λπ.
1.5 ανοίγοντας σχέδιο τρυπών για το διάτρητο SMT
Συστατικός τύπος Πίσσα Πλάτος συγκόλλησης Μήκος συγκόλλησης Ανοίγοντας πλάτος Ανοίγοντας μήκος Shim πάχος
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.150.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.150.18mm
QFP 0.50mm 0.2540.33mm 1.25mm 0.220.25mm 1.20mm 0.120.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.100.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.070.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.120.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.070.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.150.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.100.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.070.12mm
Τσιπ κτυπήματος 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.080.10mm
Τσιπ κτυπήματος 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.050.10mm

Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 6Διάτρητο 0.15mm PCB SMT περικοπών λέιζερ φύλλο αλουμινίου ανοξείδωτου με το πλαίσιο αργιλίου 7
