Shim SMT ανοξείδωτου 0.1mm συνέλευση PCB διάτρητων για τη συσκευασία BGA

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-954.V1.0

Υλικό Βάσης:

Shim ανοξείδωτου

Μέγεθος στένσιλ:

520 x 420 mm =1 ΤΕΜ

Πάχος φύλλου:

0,05 mm, 0,06 mm, 0,08 mm, 0,1 mm, 0,12 mm, 0,15 mm, 0,18 mm, 0,2 mm

Εμφάνιση:

Χαρακτική και ηλεκτρογυάλισμα

Επισημαίνω:

Shim SMT SS διάτρητο

Διάτρητο συσκευασίας SMT BGA

Shim SS συνέλευση PCB διάτρητων

Περιγραφή προϊόντος

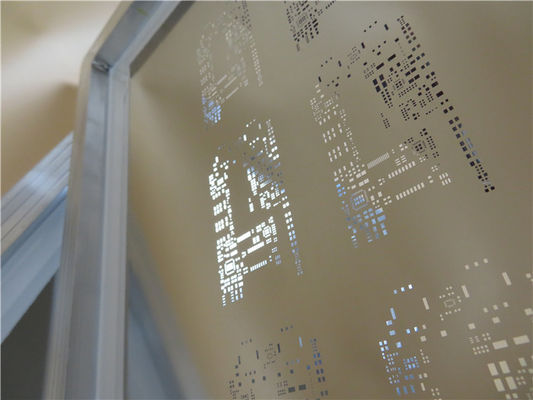

SMT Στένσιλ Κοπή λέιζερ 0,1 mm Ανοξείδωτο ατσάλι για πακέτο BGA

1.1 Γενική περιγραφή

Πρόκειται για έναν τύπο στένσιλ SMT (100% κοπή με λέιζερ) κατασκευασμένο σε φύλλο ανοξείδωτου 0,10 mm με πλαίσιο αλουμινίου διαστάσεων 520 mm x 420 mm x 20 mm. Κατασκευάζεται σύμφωνα με το IPC 7525A χρησιμοποιώντας παρεχόμενα δεδομένα Gerber, περιοχή μάκτρου που βρίσκεται στο κέντρο. Τα σημάδια είναι μισοχαρακτωμένο κοστούμι για το μηχάνημα SMT. Είναι συσκευασμένο με χαρτοκιβώτιο KK (σκληρή κάρτα) και συνήθως συσκευάζονται 2 στένσιλ για αποστολή.

1.2 Χαρακτηριστικά και πλεονεκτήματα

Το αρχείο δεδομένων χρησιμοποιείται απευθείας για την παραγωγή και τη μείωση του ποσοστού σφάλματος.

Η ακρίβεια θέσης ανοίγματος του προτύπου SMT είναι πολύ υψηλή: το σφάλμα ολόκληρης της διαδικασίας είναι ≤ ±4 μ m.

Το άνοιγμα του προτύπου SMT έχει γεωμετρικό σχήμα, το οποίο είναι πλεονεκτικό για την εκτύπωση και τη διαμόρφωση πάστας κασσίτερου.

Αυστηρή επιθεώρηση και παρακολούθηση WIP καθώς και οδηγίες εργασίας.

Παράδοση έγκαιρα. Ποσοστό έγκαιρης παράδοσης υψηλότερο από 99%.

Ποσοστό παραπόνων πελατών: <1%

Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά.

Περισσότερα από 15 χρόνια εμπειρίας.

1.3 Εφαρμογές

Πακέτο SMD όπως PLCC, QFP, 0402,0201, BGA, Flip Chip.

1.4 Παράμετρος και φύλλο δεδομένων

Διάσταση:	520 x 420 mm =1 ΤΕΜ
Δομή	Στένσιλ με σκελετό αλουμινίου
Υλικό βάσης	Ανοξείδωτο ατσάλι
Πάχος φύλλου	0,05 mm, 0,06 mm, 0,08 mm, 0,1 mm, 0,12 mm, 0,15 mm, 0,18 mm, 0,2 mm
Το διάφραγμα διαμορφώθηκε	Κοπή με λέιζερ
Εμφάνιση	Χαρακτική και ηλεκτρογυάλισμα
Εμπιστευτικό σήμα	Μέσα από τρύπα
Περιοχή εξυπηρέτησης:	Παγκόσμιος
Ποσότητα ανοιχτών μαξιλαριών:	1556
Φόντα:	α) Διάσταση υψηλής ακρίβειας. β) Καλό σχήμα στο παράθυρο. γ) Ο τοίχος της τρύπας είναι πιο λείος.
Εφαρμογή:	Πακέτο CSP, BGA, 0,5mm QFP κ.λπ

1.5 Σχεδιασμός οπών ανοίγματος για στένσιλ SMT

Τύπος Στοιχείου	Πίσσα	Πλάτος συγκόλλησης	Μήκος συγκόλλησης	Πλάτος ανοίγματος	Μήκος ανοίγματος	Πάχος στρώσης
PLCC	1,27 χλστ	0,65 χλστ	2,00 χλστ	0,60 χλστ	1,95 χλστ	0,15-0,25 χλστ
QFP	0,635 χλστ	0,35 χλστ	1,50 χλστ	0,32 χλστ	1,45 χλστ	0,15-0,18 χλστ
QFP	0,50 χλστ	0,254-0,33 χλστ	1,25 χλστ	0,22-0,25 χλστ	1,20 χλστ	0,12-0,15 χλστ
QFP	0,40 χλστ	0,25 χλστ	1,25 χλστ	0,20 χλστ	1,20 χλστ	0,10-0,12 χλστ
QFP	0,30 χλστ	0,20 χλστ	1,00 χλστ	0,15 χλστ	0,95 χλστ	0,07-0,12 χλστ
0402		0,50 χλστ	0,65 χλστ	0,45 χλστ	0,60 χλστ	0,12-0,15 χλστ
0201		0,25 χλστ	0,40 χλστ	0,23 χλστ	0,35 χλστ	0,07-0,12 χλστ
BGA	1,27 χλστ	0,80 χλστ		0,75 χλστ	0,75 χλστ	0,15-0,20 χλστ
BGA	1,00 χλστ	0,38 χλστ		0,35 χλστ	0,35 χλστ	0,10-0,12 χλστ
BGA	0,50 χλστ	0,30 χλστ		0,28 χλστ	0,28 χλστ	0,07-0,12 χλστ
Flip Chip	0,25 χλστ	0,12 χλστ	0,12 χλστ	0,12 χλστ	0,12 χλστ	0,08-0,10 χλστ
Flip Chip	0,20 χλστ	0,10 χλστ	0,10 χλστ	0,10 χλστ	0,10 χλστ	0,05-0,10 χλστ

Shim SMT ανοξείδωτου 0.1mm συνέλευση PCB διάτρητων για τη συσκευασία BGA 6
