Πίνακας PCB υψηλής συχνότητας 8mil RO4360G2 Rogers για τους μικρούς πομποδέκτες κυττάρων

Πίνακας PCB υψηλής συχνότητας 8mil RO4360G2 Rogers για τους μικρούς πομποδέκτες κυττάρων

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-120.V1.0
Υλικό βάσεων:
Κεραμικός-γεμισμένα υδρογονάνθρακας Thermoset υλικά
Αρίθμηση στρώματος:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Πάχος PCB:
8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm),
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….
Επισημαίνω:

πίνακας PCB 8mil Rogers

,

Πίνακας PCB RO4360G2 Rogers

,

8mil PCB υψηλής συχνότητας

Περιγραφή προϊόντος

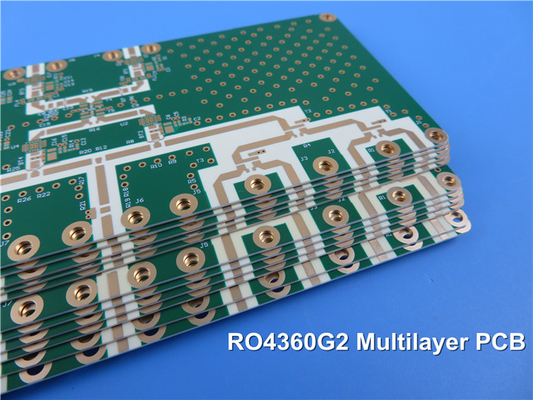

Rogers RO4360G2 PCB υψηλής συχνότητας 6 στρωμάτων βασισμένο στον πυρήνα 8mil με το χρυσό βύθισης για τους μικρούς πομποδέκτες κυττάρων

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Τα φύλλα πλαστικού RO4360G2 της εταιρίας Rogers είναι 6,15 DK, χαμηλή απώλεια, glass-reinforced, κεραμικός-γεμισμένα υδρογονάνθρακας thermoset υλικά που παρέχουν την ιδανική ισορροπία της ευκολίας απόδοσης και επεξεργασίας. Τα φύλλα πλαστικού RO4360G2 επεκτείνουν το χαρτοφυλάκιο Rogers των υλικών υψηλής επίδοσης με την παροχή των πελατών ένα προϊόν που είναι αμόλυβδη διαδικασία ικανή και προσφέρει την καλύτερη ακαμψία για τη βελτιωμένη δυνατότητα επεξεργασίας στις πολυστρωματικές κατασκευές πινάκων, μειώνοντας τις δαπάνες υλικού και επεξεργασίας.



RO4360G2 τοποθετεί τη διαδικασία παρόμοια σε στρώματα με FR-4 και είναι αυτοματοποιημένο συμβατό σύστημα συνελεύσεων. Έχουν έναν χαμηλό ζ-άξονα CTE για την ευελιξία σχεδίου και έχουν το ίδιο υψηλό Tg με όλη την γραμμή παραγωγής RO4000. Τα φύλλα πλαστικού RO4360G2 μπορούν να ζευγαρωθούν με RO4450F prepreg και το φύλλο πλαστικού χαμηλός-DK RO4000 στα πολυστρωματικά σχέδια.



Τα φύλλα πλαστικού RO4360G2, με ένα DK 6,15 (σχέδιο DK 6,4), επιτρέπουν στους σχεδιαστές για να μειώσουν τις διαστάσεις κυκλωμάτων στις εφαρμογές όπου το μέγεθος και το κόστος είναι κρίσιμα. Είναι η καλύτερη επιλογή αξίας για τους μηχανικούς που εργάζονται στα σχέδια συμπεριλαμβανομένων των ενισχυτών δύναμης, των κεραιών μπαλωμάτων, του επίγειου ραντάρ, και άλλων γενικών εφαρμογών RF.



Χαρακτηριστικά γνωρίσματα και οφέλη:

1. Thermoset σύστημα ρητίνης που διατυπώνεται ειδικά για να συναντήσει 6,15 DK

1) Ευκολία της επεξεργασίας/των διαδικασιών παρόμοιων με FR-4

2) Υλική επανάληψη

3) Χαμηλή απώλεια

4) Υψηλή θερμική αγωγιμότητα

5) Χαμηλότερη συνολική λύση δαπανών PCB από τα ανταγωνιστικά προϊόντα PTFE,



2. Χαμηλός ζ-άξονας CTE/υψηλό Tg

1) Ευελιξία σχεδίου

2) Καλυμμένη αξιοπιστία μέσω-τρυπών

3) Αυτοματοποιημένο συμβατό σύστημα συνελεύσεων



3. Φιλικός προς το περιβάλλον

1) Αμόλυβδο συμβατό σύστημα διαδικασίας



4. Περιφερειακός κατάλογος τελειωμένων αγαθών

1) Σύντομοι χρόνοι μολύβδου/γρήγορα στροφές καταλόγων

2) Αποδοτική αλυσίδα εφοδιασμού



Μερικές χαρακτηριστικές εφαρμογές:

1. Ενισχυτές δύναμης σταθμών βάσης

2. Μικροί πομποδέκτες κυττάρων

3. Κεραίες μπαλωμάτων

4. Επίγειο ραντάρ



Πίνακας PCB υψηλής συχνότητας 8mil RO4360G2 Rogers για τους μικρούς πομποδέκτες κυττάρων 0



Ικανότητα PCB

Υλικό PCB: Κεραμικός-γεμισμένα υδρογονάνθρακας Thermoset υλικά
Προσδιορισμός: RO4360G2
Διηλεκτρική σταθερά: 6.15 ±0.15
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil (1.524mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….



Σωρός επάνω

Πίνακας PCB υψηλής συχνότητας 8mil RO4360G2 Rogers για τους μικρούς πομποδέκτες κυττάρων 1



Φύλλο στοιχείων RO4360G2

RO4360G2 χαρακτηριστική αξία
Ιδιοκτησία RO4360G2 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 6.15±0.15 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 2.5.5.5
2.5 GHz/23℃
Παράγοντας διασκεδασμού, tanδ 0,0038 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 2.5.5.5
Θερμική αγωγιμότητα 0,75   W/mK 50℃ ASTM Δ-5470
Ειδική αντίσταση όγκου 4.0 X 1013   Ω.cm Ανυψωμένο Τ ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 9.0 X 1012   Ω Ανυψωμένο Τ ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 784 Ζ V/mil   ΕΠΙ-TM-650 2.5.6.2
Εκτατή δύναμη 131 (19) 97(14) X-$L*Y MPA (kpsi) 40 ώρες 50%RH/23 ASTM D638
Κάμψης δύναμη 213(31) 145(21) X-$L*Y MPA (kpsi) 40 ώρες 50%RH/23 ΕΠΙ-TM-650, 2.4.4
Συντελεστής της θερμικής επέκτασης 13 14 28 X-$L*Y Ζ ppm/℃ -50 ℃to 288℃ μετά από τον ξαναδιπλωμένο κύκλο θερμότητας ΕΠΙ-TM-650, 2.1.41
Tg >280   ℃ TMA   ΕΠΙ-TM-650 2.4.24.3
TD 407     ASTM D3850 ΧΡΗΣΙΜΟΠΟΙΏΝΤΑΣ TGA
T288 >30 Ζ λ. 30 λ./125℃ Prebake ΕΠΙ-TM-650 2.2.24.1
Απορρόφηση Moisure 0,08   % 50℃/48hr ΕΠΙ-TM-650 ΤΟ 2.6.2.1 ASTM D570
Θερμικός συντελεστής του ER -131 @10 Ghz Ζ ppm/℃ -50℃ σε 150 ℃ ΕΠΙ-TM-650, 2.5.5.5
Πυκνότητα 2.16   gm/cm3 RT ASTM D792
Φλούδα Stength χαλκού 5.2 (0,91)   pli (N/mm) Όρος Β ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0       UL 94 αρχείο QMTS2. E102765



Πίνακας PCB υψηλής συχνότητας 8mil RO4360G2 Rogers για τους μικρούς πομποδέκτες κυττάρων 2
