Rogers 3203 διπλοί πλαισιωμένοι τυπωμένοι πίνακες κυκλωμάτων PCB 30mil

Rogers 3203 διπλοί πλαισιωμένοι τυπωμένοι πίνακες κυκλωμάτων PCB 30mil

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-123.V1.0
Υλικό βάσεων:
Κεραμικός-γεμισμένα φύλλα πλαστικού που ενισχύονται με το υφαμένο φίμπεργκλας
Αρίθμηση στρώματος:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Πάχος PCB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….
Επισημαίνω:

30mil τυπωμένοι πίνακες κυκλωμάτων

,

Ασύρματος πίνακας PCB Rogers τηλεπικοινωνιών

,

RO3203 τυπωμένοι πίνακες κυκλωμάτων

Περιγραφή προϊόντος

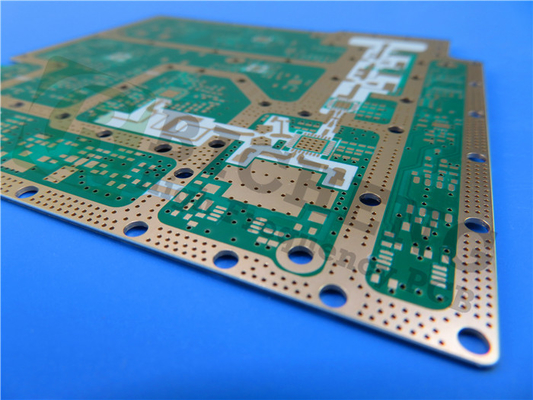

Rogers RO3203 διπλής όψης 30 mil PCB υψηλής συχνότητας με πράσινη μάσκα γιαΑσύρματα Συστήματα Τηλεπικοινωνιών

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



RO3203 Τα Υλικά Κυκλωμάτων Υψηλής Συχνότητας της Rogers Corporation είναι ελάσματα γεμισμένα με κεραμικά ενισχυμένα με υφαντό fiberglass.Αυτό το υλικό έχει σχεδιαστεί για να προσφέρει εξαιρετική ηλεκτρική απόδοση και μηχανική σταθερότητα σε ανταγωνιστικές τιμές.Η διηλεκτρική σταθερά των υλικών κυκλώματος υψηλών συχνοτήτων RO3203 είναι 3,02.Αυτό, μαζί με έναν συντελεστή διάχυσης 0,0016, επεκτείνει το εύρος της χρήσιμης συχνότητας πέρα ​​από τα 40 GHz.



Τα ελάσματα RO3203 συνδυάζουν την ομαλότητα της επιφάνειας ενός μη υφασμένου laminate PTFE, για λεπτότερες ανοχές χάραξης γραμμής, με την ακαμψία ενός πολυστρωματικού υλικού από υφαντό γυαλί.Αυτά τα υλικά μπορούν να κατασκευαστούν σε πλακέτες τυπωμένων κυκλωμάτων χρησιμοποιώντας

τυπικές τεχνικές επεξεργασίας πλακέτας κυκλώματος PTFE.Οι διαθέσιμες επιλογές επένδυσης είναι ηλεκτροαπόθεση φύλλο χαλκού 0,5, 1 ή 2 oz./ft2 (πάχους 17, 35, 70 micron).Αυτά τα ελάσματα κατασκευάζονται σύμφωνα με σύστημα ποιότητας πιστοποιημένο κατά ISO 9002.



Χαρακτηριστικά:

1. Η ενίσχυση από υφαντό γυαλί βελτιώνει την ακαμψία για ευκολότερο χειρισμό.

2. Η χαμηλή διηλεκτρική απώλεια για απόδοση υψηλής συχνότητας μπορεί να χρησιμοποιηθεί σε εφαρμογές άνω των 20 GHz.

3. Ο χαμηλός συντελεστής διαστολής εντός επιπέδου (ταιριασμένος με χαλκό) είναι κατάλληλος για χρήση με υβριδικά σχέδια πλακών πολλαπλών στρώσεων από εποξειδικό γυαλί και αξιόπιστα επιφανειακά συγκροτήματα.

4. Η ομαλότητα της επιφάνειας επιτρέπει λεπτότερες ανοχές χάραξης γραμμών



Τυπικές εφαρμογές:

1. Υποδομή Σταθμού Βάσης

2. Απομακρυσμένες συσκευές ανάγνωσης μετρητών

3. Συστήματα Ασύρματων Τηλεπικοινωνιών



Δυνατότητα PCB(RO3203)

Υλικό PCB: Laminates με γέμιση από κεραμικό ενισχυμένο με υφαντό υαλοβάμβακα
Ονομασία: RO3203
Διηλεκτρική σταθερά: 3,02±0,04
Αριθμός επιπέδων: Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Βάρος χαλκού: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB: 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: Γυμνός χαλκός, HASL, ENIG, OSP κ.λπ..



Rogers 3203 διπλοί πλαισιωμένοι τυπωμένοι πίνακες κυκλωμάτων PCB 30mil 0



Φύλλο δεδομένων του RO3203

RO3203 Τυπική τιμή
Ιδιοκτησία RO3203 Κατεύθυνση Μονάδες Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία 3,02±0,04 Ζ   10 GHz/23℃ IPC-TM-650 2.5.5.5
Dissipation Factor,tanδ 0,0016 Ζ   10 GHz/23℃ IPC-TM-650 2.5.5.5
Θερμική αγωγιμότητα 0,47 (3,2)   W/mK Πλωτήρας 100℃ ASTM C518
Αντίσταση όγκου 107   MΩ.cm ΕΝΑ ASTM D257
Επιφανειακή αντίσταση 107   ΕΝΑ ASTM D257
Σταθερότητα διαστάσεων 0,08 Χ, Υ mm/m +E2/150 μετά χαρακτικό IPC-TM-650 2.4.3.9
Μέτρο εφελκυσμού   XY kpsi RT ASTM D638
Μέτρο κάμψεως 400 300 XY kpsi ΕΝΑ ASTM D790
Αντοχή εφελκυσμού 12,5 13 XY kpsi RT ASTM D638
Δύναμη κάμψης 9 8 XY kpsi ΕΝΑ ASTM D790
Απορρόφηση υγρασίας <0,1   % Δ24/23 IPC-TM-650 2.6.2.1
Συντελεστής θερμικής διαστολής 58 13 ΖΧ, Υ ppm/℃ -50 ℃ έως 288 ℃ ASTM D3386
Td 500   TGA ASTM D3850
Πυκνότητα 2.1   gm/cm3 23℃ ASTM D792
Αντοχή φλοιού χαλκού 10 (1,74)   lbs/in (N/mm) Μετά τη συγκόλληση IPC-TM-650 2.4.8
Ευφλεκτότητα V-0       UL 94
Συμβατή διαδικασία χωρίς μόλυβδο Ναί
